Расстояние между передним и задним фокусами и главной точкой называется фокусным расстоянием. Коллиматор проецирует крест на бесконечно удаленную плоскость. Образец создаст изображение сетки в фокальной плоскости. Размер изображения сетки зависит от фокусного расстояния линзы объектива коллиматора и образца. Система обработки изображений может рассчитать размеры и фокусное расстояние линии разделения.
Измерение радиуса кривизны
Согласно определению кривизны, расстояние между изображением центра кривизны и изображением поверхности является радиусом кривизны сферы.
Как показано на рисунке, слева - позиционированное изображение сферического центра тестируемого объекта, а справа - позиционированное изображение поверхности тестируемого объекта. Датчик смещения запишет расстояние R между двумя изображениями, а R - радиус кривизны тестируемого объекта.

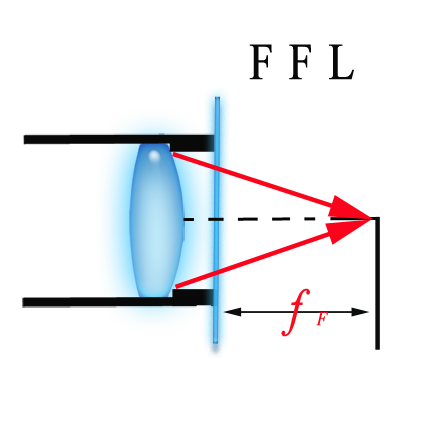

Измерение фокусного расстояния фланца объектива
Для измерения фокусного расстояния фланца измеряется расстояние между задним фокусом и поверхностью фланца.
- Сначала поместите пластину в положение фланца, затем телескоп с прикрепленным ахроматом перемещают так, чтобы изображение сетки коллиматора отражалось и появлялось на камере.
- На втором этапе снимите платформу и переместите телескоп так, чтобы поверхность образца была резкой для обзора. Расстояние между двумя положениями - это фокусное расстояние фланца, которое необходимо измерить.

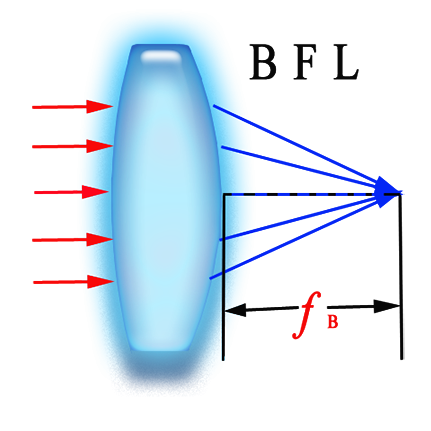

Измерение заднего фокусного расстояния
Для измерения заднего фокусного расстояния измеряется расстояние между задним фокусом и поверхностью.
Образец создает изображение сетки в задней фокальной плоскости, которая обычно находится за последней поверхностью линзы. Измерение выполняется в два этапа:
- Сначала телескоп с прикрепленным ахроматом перемещают так, чтобы изображение сетки коллиматора появилось на камере.
- На втором этапе телескоп перемещают так, чтобы поверхность образца была резкой для обзора. Расстояние между двумя положениями - это заднее фокусное расстояние, которое необходимо измерить.
