Оптическая ось — это абстрактное понятие, которое используется для оценки состояния привязки оптической системы. Обычно оптическая система состоит из нескольких линз, каждая из которых имеет свою оптическую ось, наиболее идеальный статус — это то, что многие оси совпадают или параллельны друг другу. К сожалению, оси не совпадают и не параллельны друг другу, обычно они пересекаются под углом. Это хуже для системы. Нам нужно настроить систему, чтобы уменьшить эксцентриситет. Тем не менее, она не может быть удалена, мы должны оценить эксцентриситет, и сделав такое определение, что не параллельность фактической и идеальной оптических осей это эксцентриситет системы, который измеряется в угловых секундах или микрометрах.

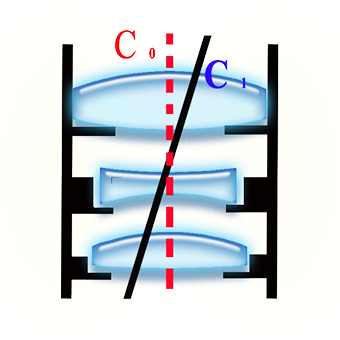

Как показано на рисунке, C0 - идеальная ось, C1 - фактическая ось, они не параллельны, и линза имеет эксцентриситет. Когда линзы вращаются вокруг идеальной оси, мы можем увидеть проекцию оси С1 в виде окружности, центром которой является ось С0. Радиус этой окружности и является значением эксцентриситета системы.
Измерение ошибки центрирования при пропускании света
Метод передачи светового луча — это измерение эксцентриситета линзы при пропускании света.
Согласно этому методу, свет от нижнего коллиматора фокусируется на задней плоскости фокусировки линзы и отображается в этой плоскости, затем изображение проходит через образец и отображается на ПЗС-камере верхнего коллиматора. Пока образец вращается, изображение отображается в виде круга, радиус круга — это эксцентриситет тестируемой линзы.
Как правило, мы выбираем механическую ось в качестве опорной оси (ось вращения). Тем не менее, с помощью этого метода мы можем получить только интегральный эксцентриситет линзы, а не всю поверхность линзы.
Измерение ошибки центрирования при отражении света
Метод отражения - это измерение эксцентриситета линзы отраженным светом.

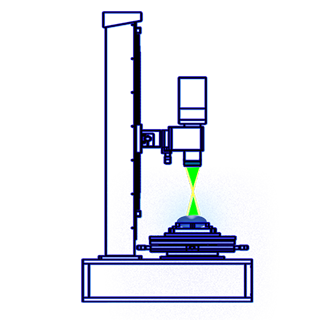

С помощью этого метода свет от коллиматора фокусировался на центральной кривизне линзы и изображение в центре, затем отражалось обратно и отображалось на камере CCD. Пока образец вращается, изображение отображается в виде круга, радиус круга - это эксцентриситет тестируемой линзы.
Как правило, мы выбираем механическую ось в качестве опорной оси (ось вращения). Режим отражения - единственный режим, в котором мы можем проверить индивидуальный эксцентриситет каждой поверхности линзы.
