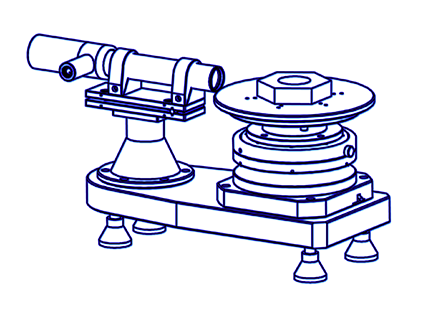

Принцип фотоэлектрического гониометра

Гониометр состоит из автоколлиматора и поворотного стола на воздушной подушке с растром. Точность растра намного ниже, чем у автоколлиматора, поэтому мы можем использовать автоколлиматор для расчета растра. При использовании образец помещается на поворотный стол, а автоколлиматор направлен на стол так, чтобы высота трубы была такой же, как и плоскость предметного столика. Обычно образец имеет несколько плоскостей. Мы настраиваем одну из плоскостей образца на автоколлиматор, от которого поперечно-параллельный свет отражается образцом и отображается на камере коллиматора. Показания автоколлиматора (γA) и растра (βA) в первой плоскости будут записаны. Таким же образом получаем следующие показания плоскости (γB, βB). Таким образом, мы можем получить угол (α) между двумя плоскостями.

α = βB-βA + γB-γA

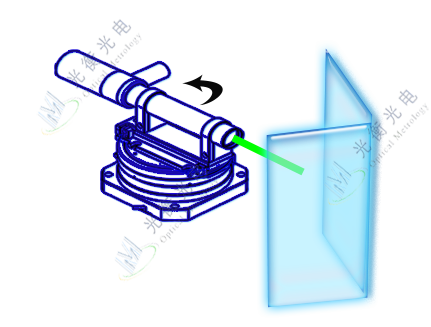

Измерение двугранного угла гониометром AngleAIM

AngleAIM обычно используется для измерения двугранного угла между двумя оптическими отражающими поверхностями. Эта работа может быть выполнена на отлично. В основном, нам нужно всего 4 шага, чтобы получить результат теста. Все сложные этапы измерений и расчетов оптимизированы с помощью нашей концепции дизайна и программного обеспечения GoniPro. Благодаря этой работе по улучшению, все испытания становятся легкими. Можно получить лучший результат теста, но без квалифицированного управления, а точность и повторяемость измерений могут быть значительно улучшены. Предположим, что A - первая плоскость, а B - вторая плоскость, а β - показания самописца, γ - показания автоколлиматора, мы получим двугранный угол между двумя плоскостями следующим образом:

α = | 180- | βB-βA + γB-γA | |

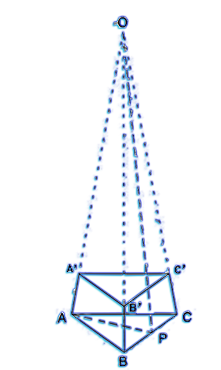

Измерение пирамидальной ошибки

Пирамидальная погрешность очень важна при изготовлении высокоточных призм. Поэтому точное измерение пирамидальной ошибки имеет практическое значение. Цифровой гониометр серии AngleAIM, разработанный Xi'an Optical Metrology Co., Ltd., может очень быстро и точно измерять пирамидальную погрешность призм и угловых блоков.

Невозможно напрямую измерить ошибку параллельности между кромкой и ее противоположной рабочей поверхностью в соответствии с определением пирамидальной ошибки. Сделайте так, чтобы фотоэлектрический автоколлиматор гониометра освещал измеряемый край и его противоположную рабочую поверхность вертикально. Когда фотоэлектрический автоколлиматор может располагаться строго вертикально по отношению к измеряемому краю, тогда фотоэлектрический автоколлиматор облучает его противоположную рабочую поверхность, измеренный угол представляет собой пирамидальную ошибку призмы, определяемую измеряемой кромкой. Край определяется двумя смежными рабочими поверхностями, поэтому, когда фотоэлектрический автоколлиматор может быть вертикальным по отношению к двум рабочим поверхностям, он может быть вертикальным по отношению к измеряемой кромке.

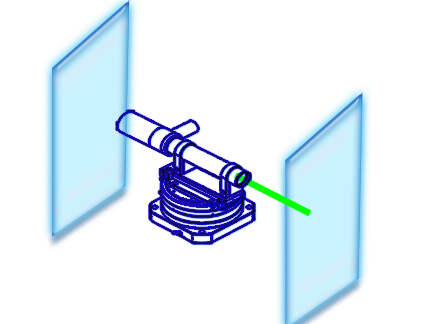

Регулировка пространственной параллельности

В области астрономии, лазерной оптики и лазерного ядерного синтеза широко используются оптические компоненты с большой апертурой. Обычно эти системы требуют очень точной параллельности при оптической юстировке. Специально разработанный гониометр может выполнять измерения легко, но точно.

Поместите гониометр между двумя плоскими поверхностями, параллельность которых необходимо отрегулировать. Поверните поворотный стол так, чтобы коллиматорная трубка нацелилась на первую пластину, затем запишите показание α1, затем поверните поворотный стол на 180 градусов и отрегулируйте вторую пластину так, чтобы показания коллиматора α2 = -α1. Теперь эти две площадки параллельны.
