- Оптическая направляющая Используется для коаксиальных оптических систем, особенно подходит для проведения небольших оптических экспериментов；
- Предметы могут быть закреплены в любом положении вдоль монтажной поверхности направляющей рейки.Может быть произвольно преобразован и установлен с различными оптическими деталями；
- Лазерная шкала используется для выравнивания оптических компонентов；
- Монтажная поверхность оснащена множеством отверстий для винтов и канавок для обеспечения гибкости монтажа；
- Доступно несколько спецификаций；
Оптическая направляющая, предназначенная для создания одномерных компонентов, может с помощью ползунка объединять другие регулировочные рамки в коаксиальную оптическую систему, что особенно подходит для проведения небольших оптических экспериментов. Объекты могут быть закреплены в любом положении вдоль монтажной поверхности направляющей рейки, а различные оптико-механические детали могут быть перенесены по желанию. Выбранные высококачественные алюминиевые профили не деформируются, имеют небольшой вес и их легко перемещать. Это идеальный выбор для университетов при настройке лабораторий физической оптики.
|

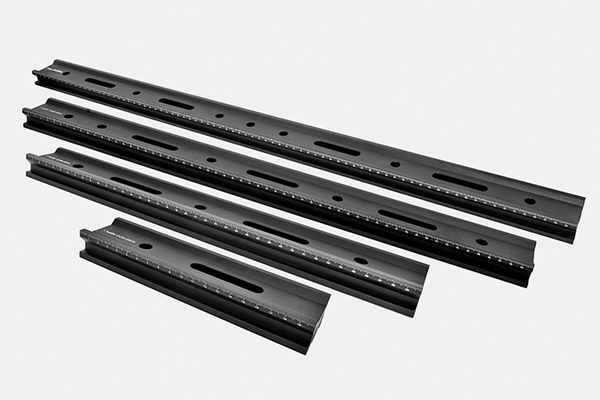

Оптическая направляющая серии ООМ-G
|
|
модель
|
Информация о параметрах
|
|
ООМ-G200 / Спецификация: 200*50*25 мм; Отверстие дляпаза с потайной головкой: 1 место Ø6,2 мм; 1 место Ø6,2*56,3 мм; Вес: 391,6 г;
|
|
ООМ-G400 / Спецификация: 400*50*25 мм;Отверстие для паза с потайной головкой: 3места Ø6,2 мм; 2места Ø6,2*56,3 мм; Вес: 779,1 г;
|
|
ООМ-G600 / Спецификация: 600*50*25 мм;Отверстие для паза с потайной головкой: 5мест Ø6,2 мм; 3места Ø6,2*56,3 мм; Вес: 1169,4 г;
|
|
ООМ-G800 / Спецификация: 800*50*25 мм;Отверстие для паза с потайной головкой: 7мест Ø6,2 мм; 4места Ø6,2*56,3 мм; Вес:1554,2 г;
|
|
Направляющий скользящий стол серии ООП
|
|
модель
|
Информация о параметрах
|
|
OOP-25 / Спецификация: 25 *111* 22 мм; Тип резьбы: 4 места M2, 2 места M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм; вес: 87,5 г;
|
|
OOP-40 / Спецификация: 40*111* 22 мм; Тип резьбы: 8 отверстий с потайной головкой M4, 1 M16, 2 Ø4,5 мм; вес: 123,1 г;
|
|
OOP-60 / Спецификация: 60 * 111 * 22 мм; Тип резьбы: 4 места M2, 2 места M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм; вес: 170,5 г;
|
|

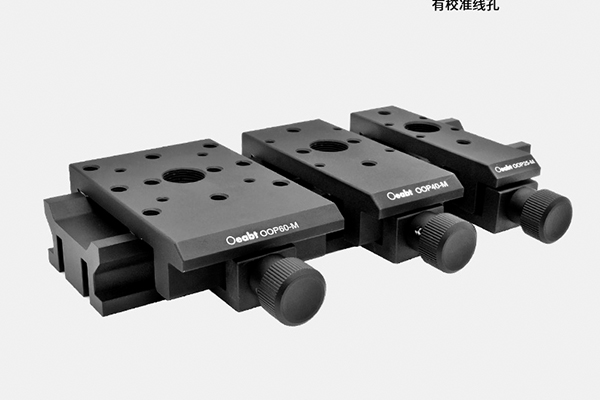

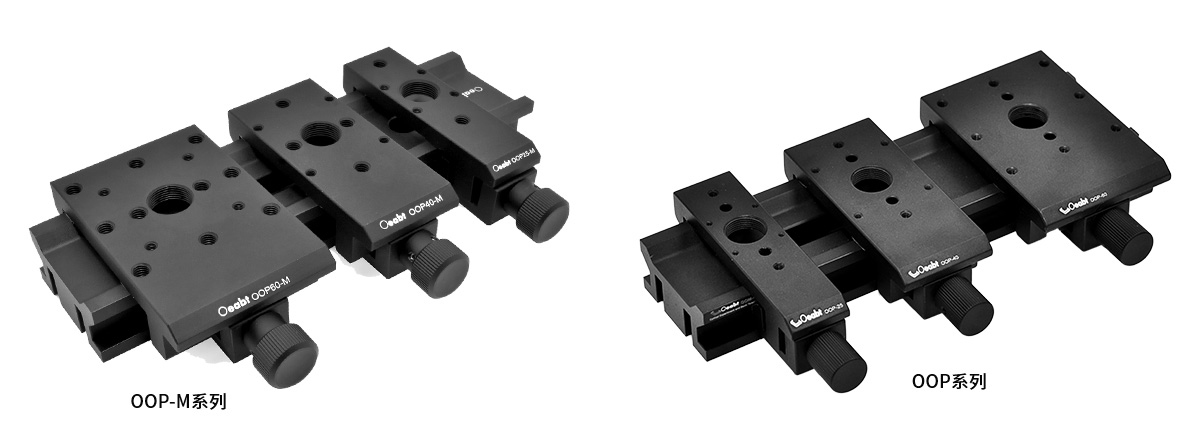

Направляющий скользящий стол серии OOP-M
|
|
модель
|
Информация о параметрах
|
|
OOP25-M/Спецификация: 25*111* 22 мм; Тип резьбы: 4 места M2, 2 места M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм; вес: 87,6 г;
|
|
OOP40| M/ Спецификация: 40*111* 22 мм; Тип резьбы: 8 отверстий с потайной головкой M4, 1 M16, 2 Ø4,5 мм; вес: 121,9 г;
|
|
OOP60 | M / Спецификация: 60 * 111 * 22 мм; Тип резьбы: 4 места M2, 2 места M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм; вес: 167,1 г;
|
|
Длина рельса
|
Значение допуска
|
|
200-250 мм
|
≤0,1мм
|
|
300-400мм
|
≤0,2мм
|
|
500-600мм
|
≤0.35 мм
|
|
750-1000мм
|
≤0,5 мм
|
Техническое описание:
Оптическая направляющая серии OOM-G может использовать ползунок для объединения других регулировочных рамок, таких как рамы опорных стержней или таблицы регулировки перемещения, в коаксиальную оптическую систему, которая особенно подходит для проведения небольших оптических экспериментов. Посадочное место в виде ласточкиного хвоста на направляющей скольжения можно легко и точно совместить с пазом в виде ласточкиного хвоста на посадочном месте скольжения, и фиксация будет надежной. Направляющая изготовлена из высококачественных алюминиевых профилей, которые не деформируются, имеют небольшой вес и просты в перемещении. Это идеальный выбор для университетов при оснащении лабораторий физической оптики.

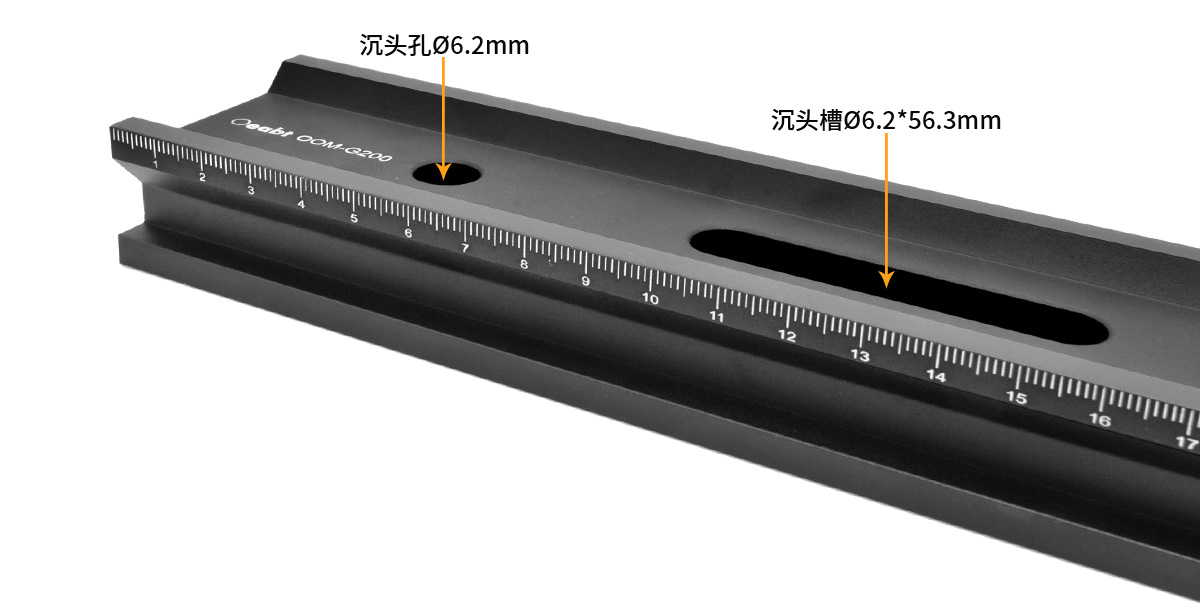

Направляющие типа "ласточкин хвост" имеют несколько отверстий с потайной головкой M6 и канавок для обеспечения гибкости монтажа. Индекс шкалы направляющей рейки равен 1,0 мм, и каждые 10 мм отмечены цифрой. Расстояние между регулировочными рамками, установленными на направляющей рейке, может быть четко выражено с помощью линейки на ней, что удобно для количественной регулировки.
Ползунок имеет конструкцию "ласточкин хвост" и используется в сочетании с направляющей скольжения. После установки эти ползунки направляющей рейки могут осуществлять перемещение оптико-механических деталей в любом положении по длине направляющей рейки, что легко регулируется и обладает хорошей повторяемостью. Ползунок может защелкиваться в любом месте по длине направляющей, и его не нужно устанавливать с торца направляющей. Подпружиненный поршень, встроенный в фиксирующий маховик, может способствовать перемещению ползуна без тряски, когда он скользит по направляющей. После подтверждения положения перемещения затяните крепежный винт на ручном винте, чтобы зафиксировать положение.

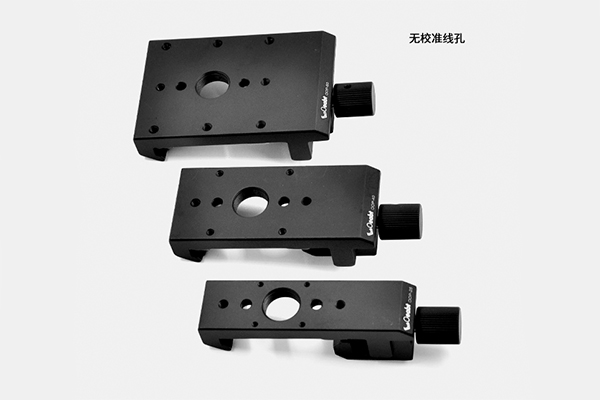

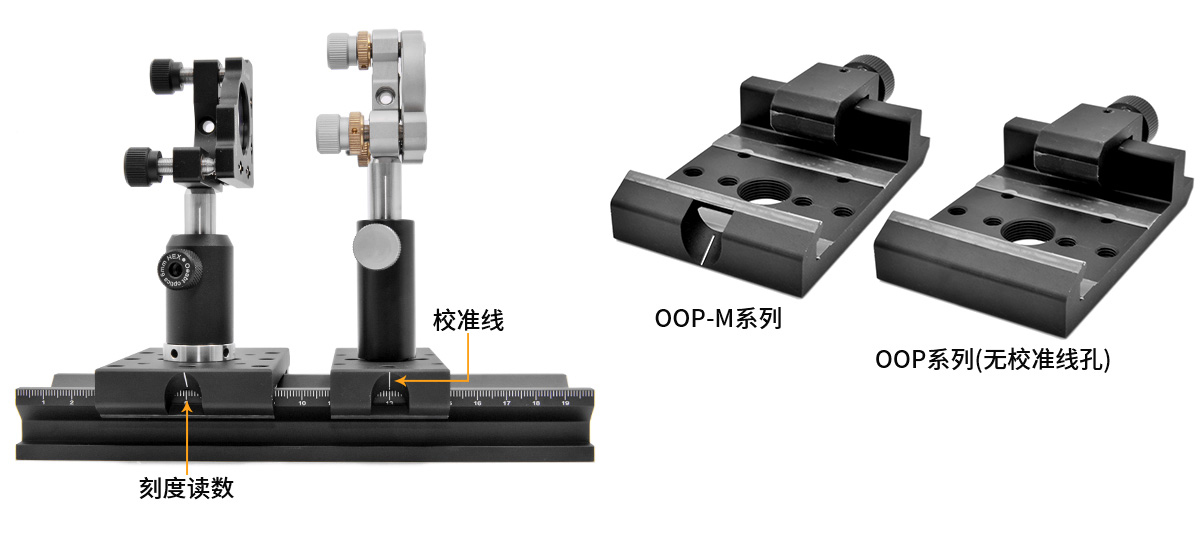

В хвостовой части ползунка серии OP-M имеется отверстие для калибровки шкалы, которое хорошо видно на направляющей рейке ниже. Серия OOP не имеет отверстия для калибровочной линейки и позволяет только визуально измерить и приблизительно оценить масштаб направляющей рейки. Поверхность имеет множество положений резьбовых отверстий, что очень удобно. Раздвижные блоки различной ширины подходят для использования на разных расстояниях.
Сборка:

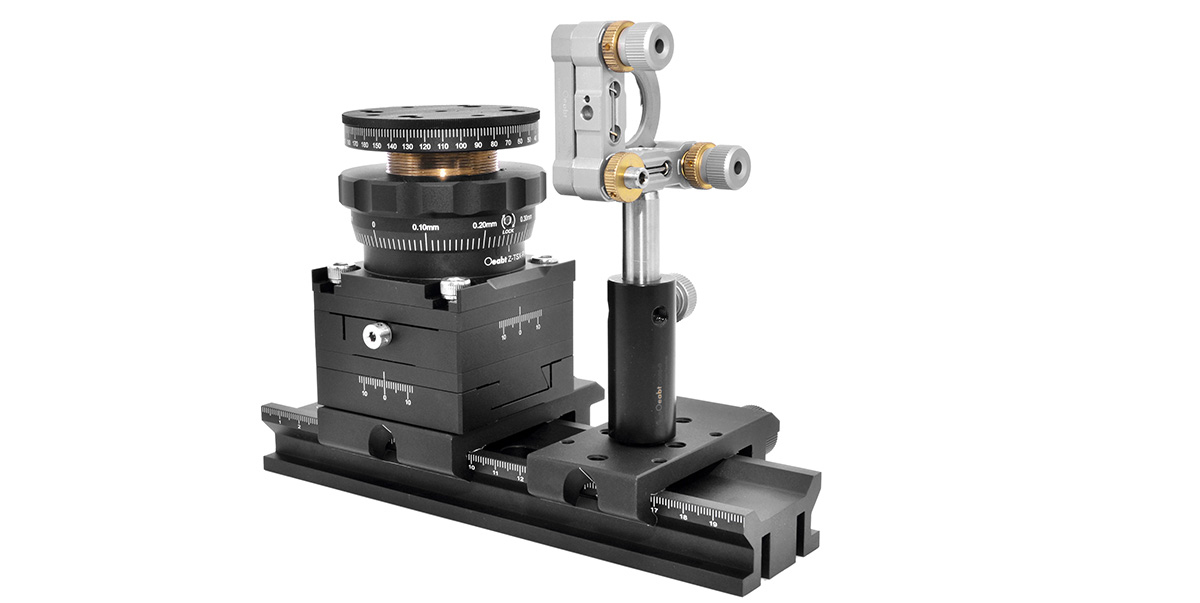

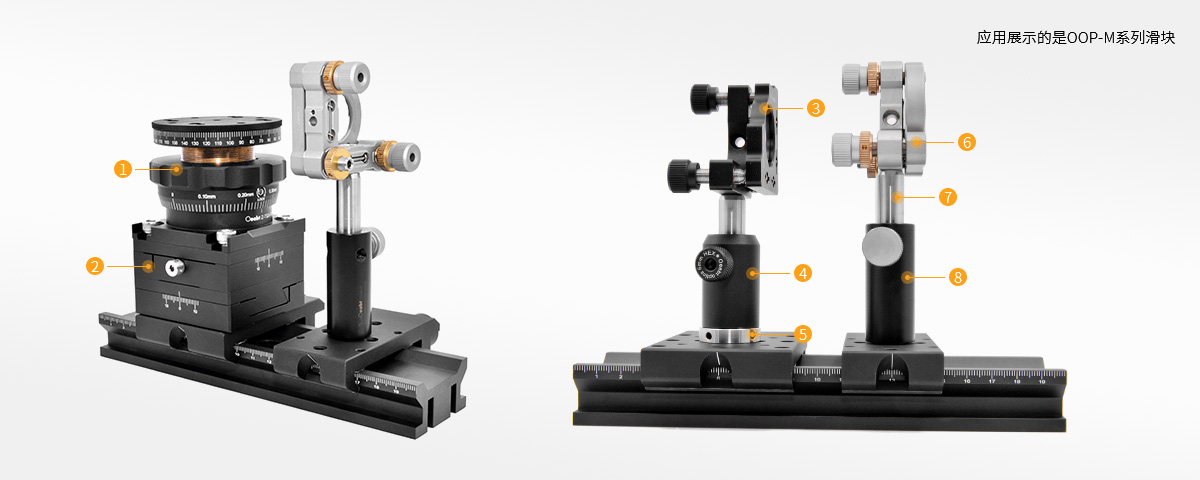

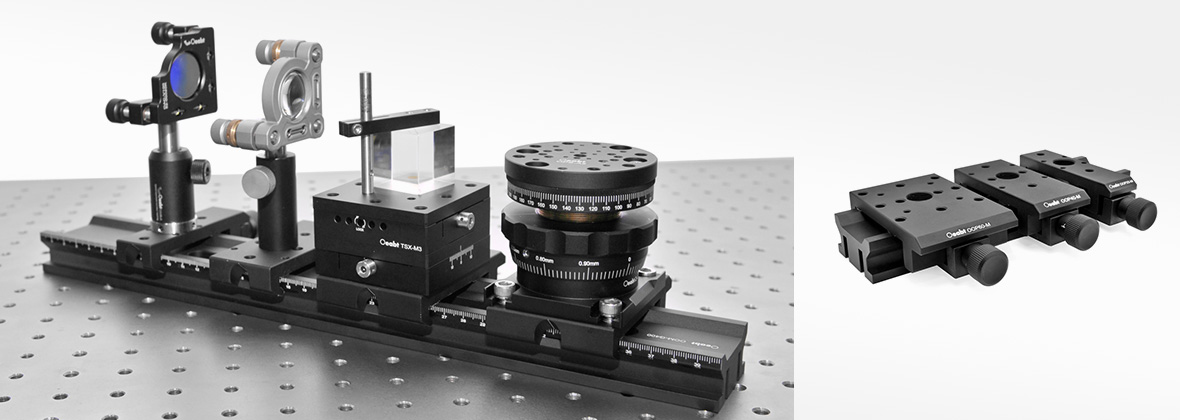

Пример применения:
Модель OOM-G200
Стандарт: 200*50*25 мм
Описание продукта: отверстие для потайной головки: 1 место Ø6,2 мм;
канавка для потайной головки: 1 место Ø6,2* 56,3 мм;
Модель OOM-G400
Стандарт: 400*50*25 мм
Описание продукта: отверстия для потайной головки: 3 места Ø6,2 мм;
канавки для потайной головки: 2 места Ø6,2* 56,3 мм;
Модель OOM-G600
Стандарт: 600*50*25 мм
Описание продукта: отверстия для потайной головки: 5 мест Ø6,2 мм;
канавки для потайной головки: 3 места Ø6,2*56,3 мм;
Модель OOM-G800
Стандарт: 800*50*25 мм
Описание продукта: отверстия для потайной головки: 7 мест Ø6,2 мм;
канавки для потайной головки: 4 места Ø6,2*56,3 мм;
Модель OOM-G1000
Стандарт: 1000*50*25 мм
Описание продукта: отверстия для потайной головки: 7 мест Ø6,2 мм;
канавки для потайной головки: 6 мест Ø6,2* 56,3 мм;
Модель OOP-25
Стандарт: 25*111*22 мм
Описание продукта: тип резьбы: 4 места M2, 2 места M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм
Модель OOP-40
Стандарт: 40*111*22 мм
Описание продукта: тип резьбы: 4 места M3, 2 места M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм
Модель OOP-60
Стандарт: 60*111*22 мм
Описание продукта: тип резьбы: 8 мест M4, 1 место M16, 2 места с потайным отверстием Ø4,5 мм
Модель OOP25-M
Стандарт: 25*111*22 мм
Описание продукта: тип резьбы: 4 места M4, 2 места M6, 1 место M16;
Модель OOP40-M
Стандарт: 40*111*22 мм
Описание продукта: тип резьбы: 4 места M4, 4 места M6, 1 место M16;
Модель OOP60-M
Стандарт: 60*111*22 мм
Описание продукта: тип резьбы: 4 места M4, 10 мест M6, 1 место M16;
