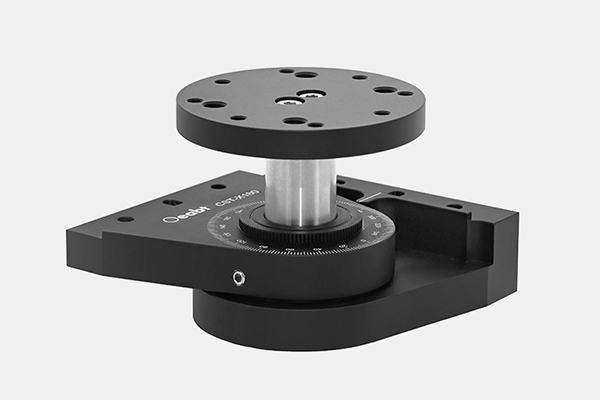

- Вращающийся на 360° монтажный стол, лазерная шкала, градуировка 2°;
- Угловое смещение ±90° между двумя платформами для ног;
- Монтажные ножки с независимой блокировкой;
- Диапазон регулировки высоты по вертикали 23,8 мм;
- Множество отверстий для винтов на столешнице облегчают установку компонентов;
Поворотное крепление идеально подходит для создания спектрометров, требующих произвольной регулировки угла, или других систем на основе призм и решеток. Две монтажные ножки могут поворачиваться на ±90° и могут использоваться с пластинами клетки для интеграции в системы клеток.
|
модель
|
CST-X180
|
|
Спецификация
|
83,9**83,9*63,6 мм
|
|
Диапазон регулировки
|
Монтажная пластина: вращение на 360°.
|
|
Ножки: вращаются под углом ±90° друг к другу (фиксируются)
|
|
Стойка: регулировка высоты по вертикали 23,8 мм (запирается)
|
|
Тип винтового отверстия
|
Место М4*8, Место М6*4, Место М4*2 (потайное отверстие)
|
|
Материал
|
Алюминиевый сплав 7075 + нержавеющая сталь 304
|
|
масса
|
462,6 г
|
Техническое описание:
Поворотное крепление идеально подходит для сборки спектрометров, требующих произвольной регулировки угла, или других систем на основе призм и решеток. Две монтажные ножки могут поворачиваться на ±90° и могут использоваться с пластинами клетки для интеграции в системы клеток.

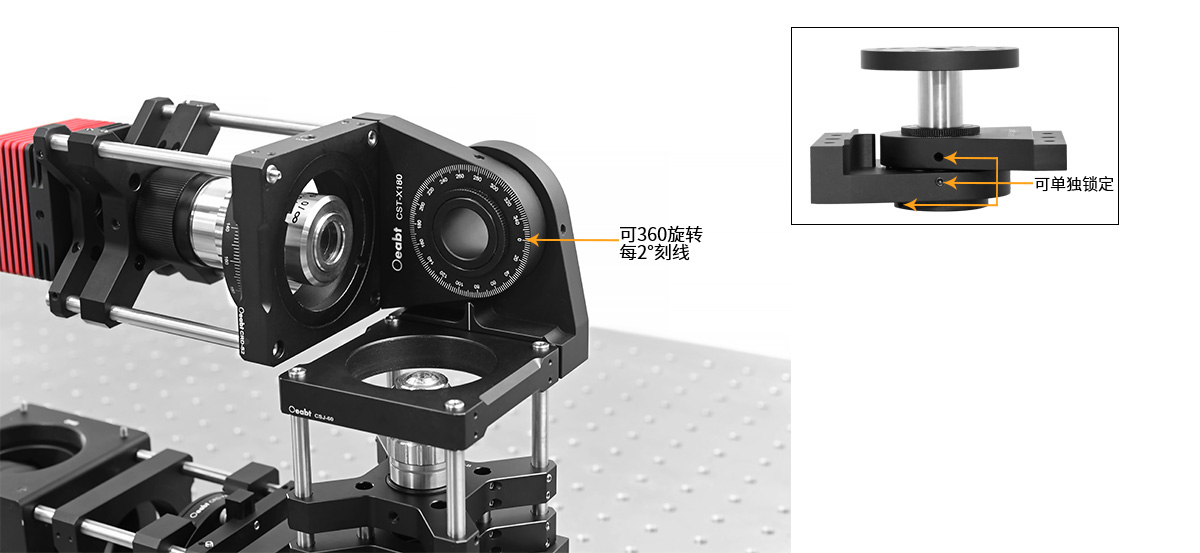

На подложке нанесена лазерная гравировка на 360°, с дополнительными выгравированными линиями через каждые 2° для облегчения выравнивания. Кроме того, монтажные пластины могут фиксироваться независимо.

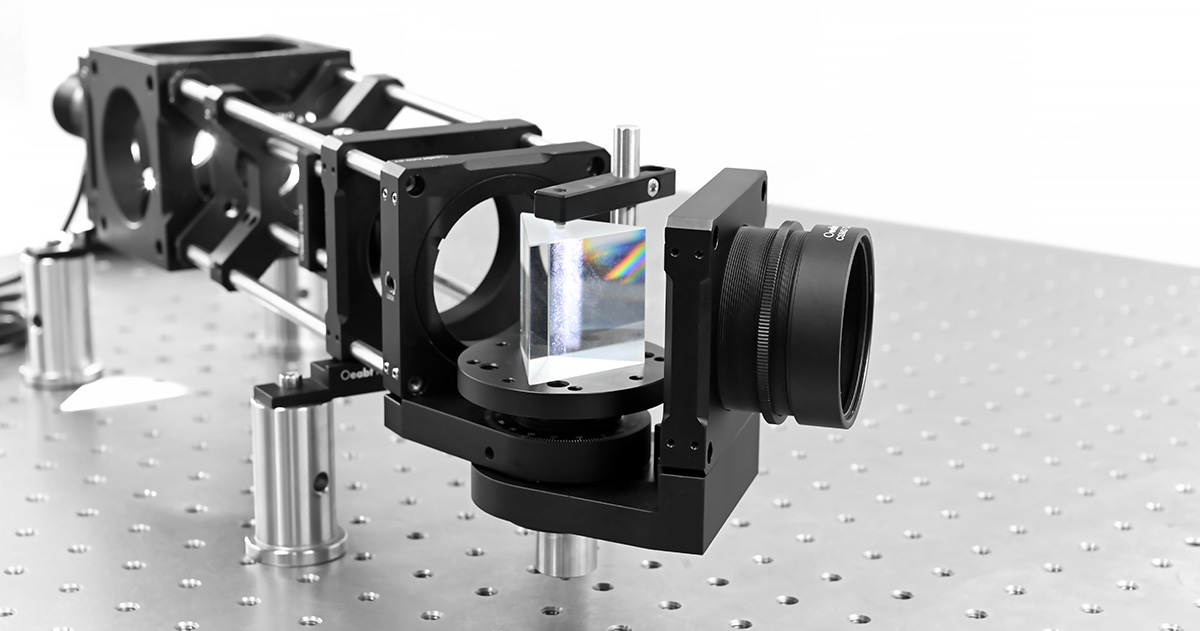

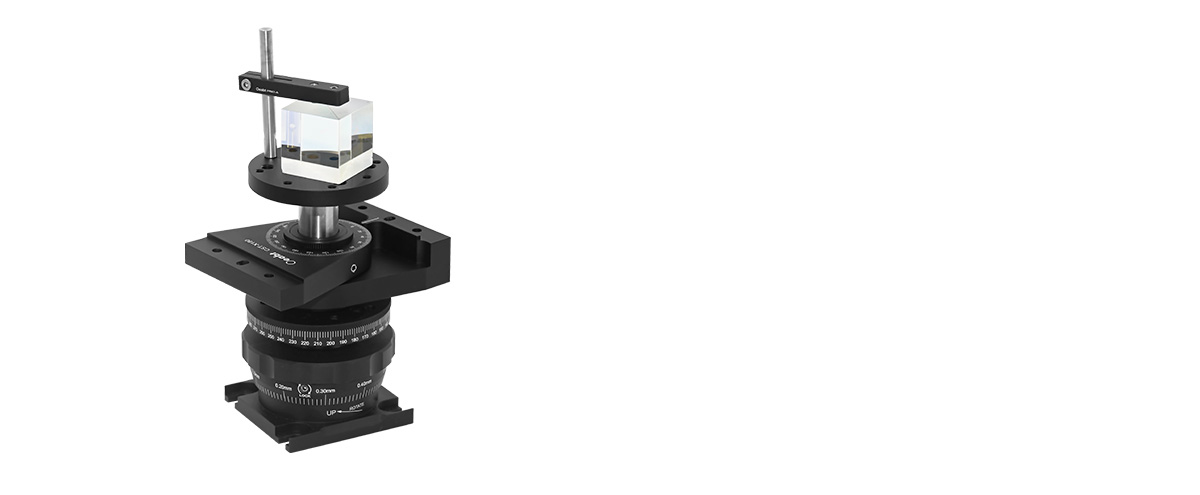

На поверхности монтажной пластины имеется ряд резьбовых отверстий, что позволяет легко устанавливать различные оптические компоненты , например, использовать прижимные рычаги для зажима и установки призм и решеток. После фиксации опорной части ножки оптический элемент, установленный на столе, можно свободно поворачивать на 360°, а также обеспечивается регулировка высоты по вертикали на 23,8 мм.
Монтажную платформу и стойку можно свободно собирать и разбирать. В нижней части стойки также имеются отверстия для винтов M6, которые можно установить на предметный столик или другую регулировочную рамку для использования в экспериментах в свободном пространстве.

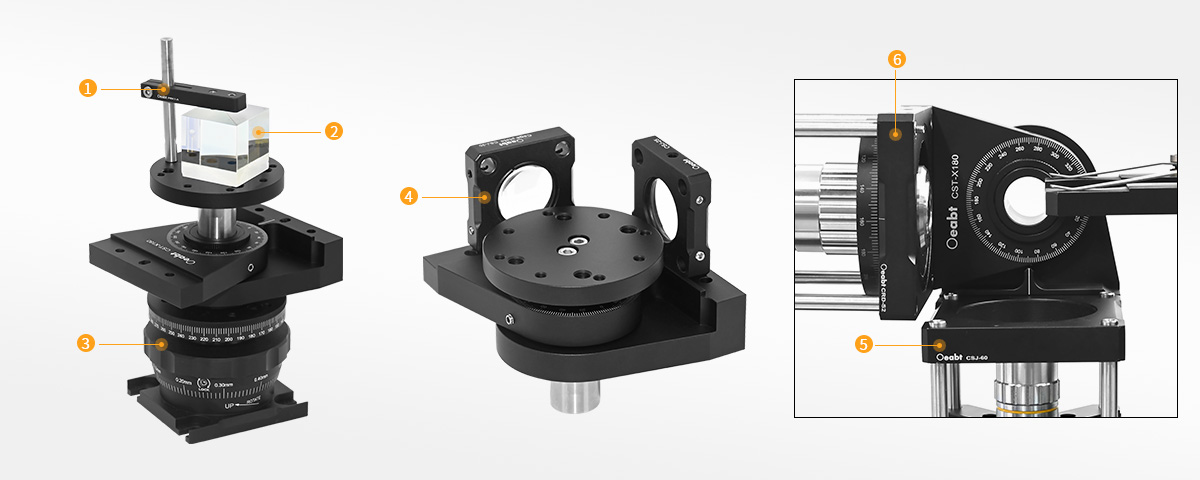

Сборка:

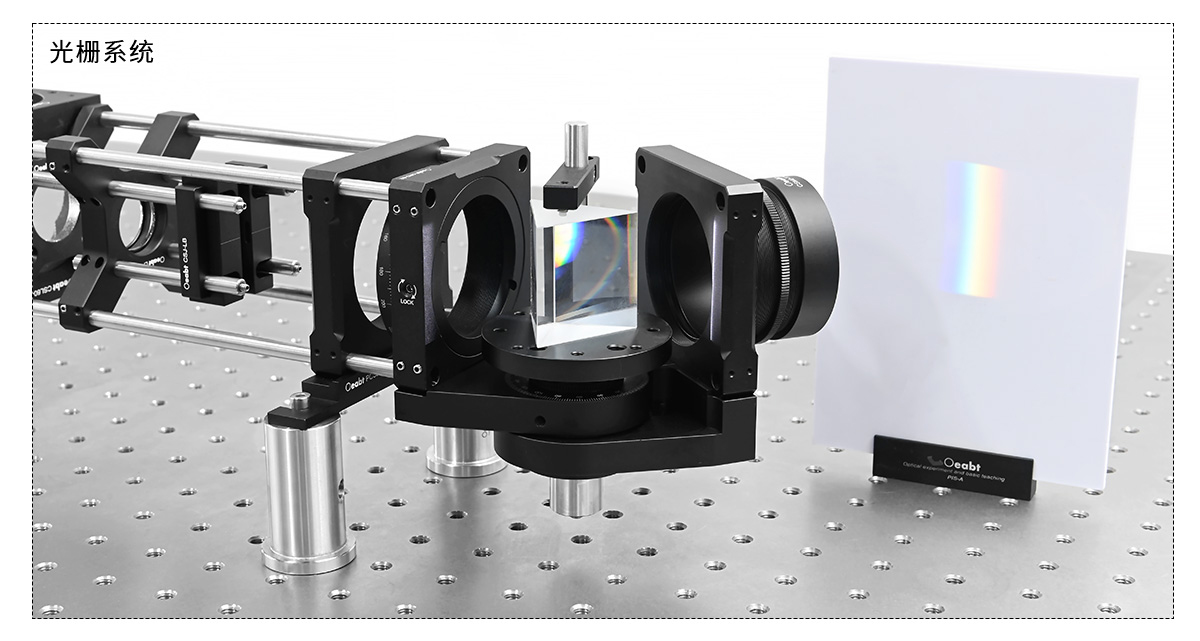

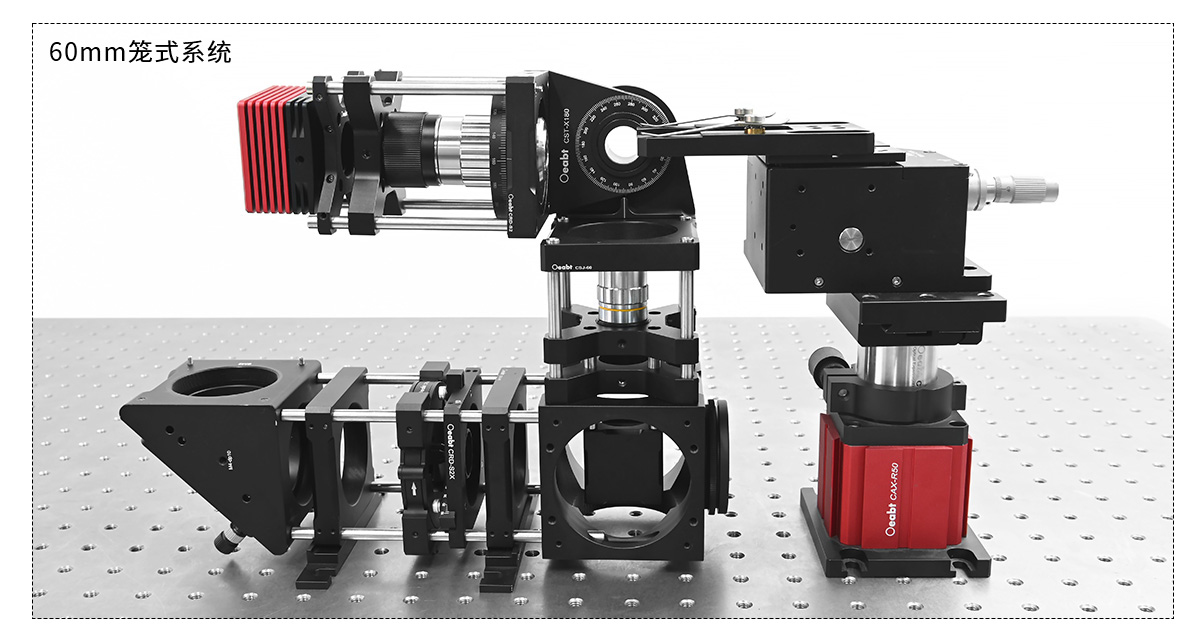

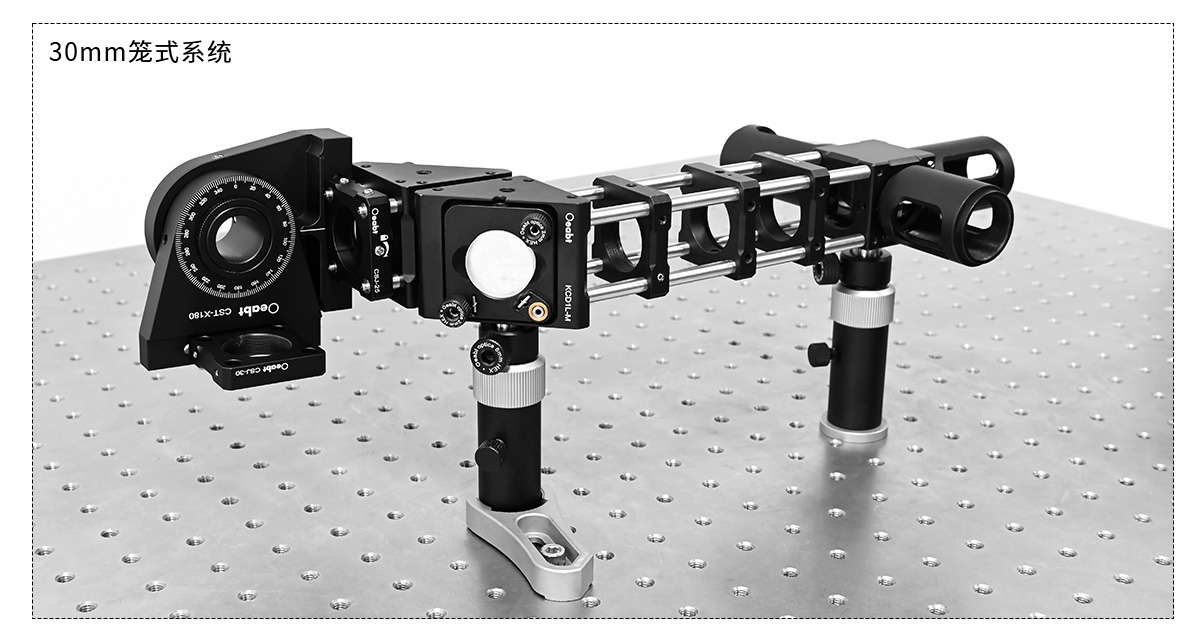

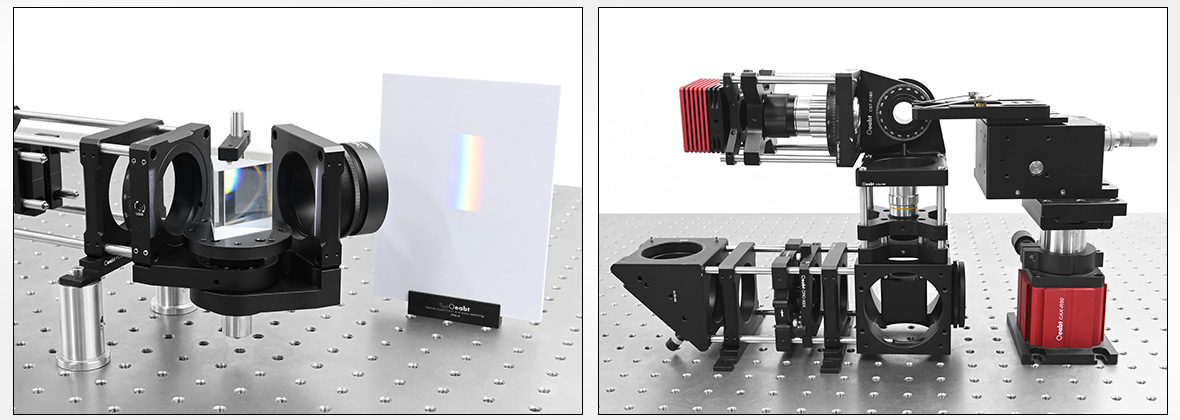

Пример применения:
Модель CST-X180
Спецификация: 83,9**83,9*63,6 мм
Описание продукта: оптический элемент, установленный на столе, можно свободно вращать на 360°, обеспечивая регулировку высоты по вертикали на 23,8 мм.
