• Установите макетную платувертикально под углом 90°；
• Интегрированная конструкция с превосходной жесткостью；
• Отклонение параллельности и вертикальности находится в пределах 0,08 мм；
• Поставляется с 8 клеймовыми винтами M6 для установки и подсоединения；
• Пара на продажу；

Вертикальный кронштейн предназначен для установки алюминиевой макетной платы вертикально на оптическую платформу. Жесткая рама кронштейна имеет и прорезную точку крепления. Ее также можно использовать для непосредственного подключения установленного оптического оборудования или в качестве опоры для более крупных конструкций.

Техническое описание:

Вертикальный кронштейн предназначен для вертикального крепления алюминиевых макетных плат к оптической платформе. Жесткая рама кронштейна имеет высоту 6 дюймов и прорезную точку крепления. Его также можно использовать для непосредственного подключения установленного оборудования оптической машины или в качестве опоры для более крупных конструкций.

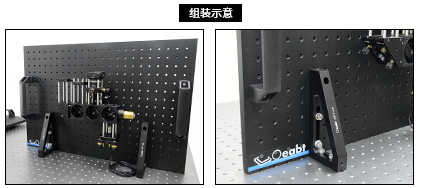

Сборка:

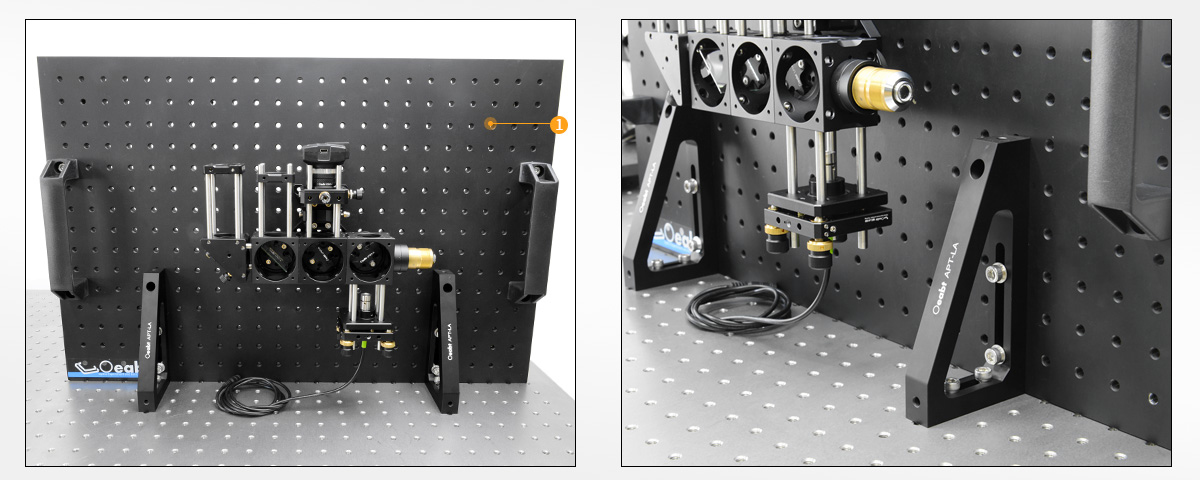

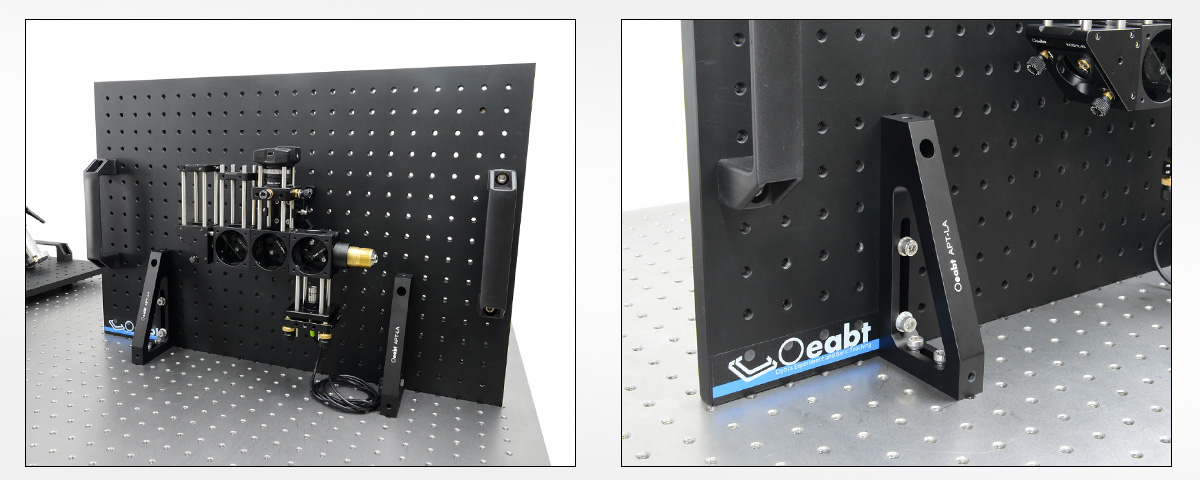

Пример применения:

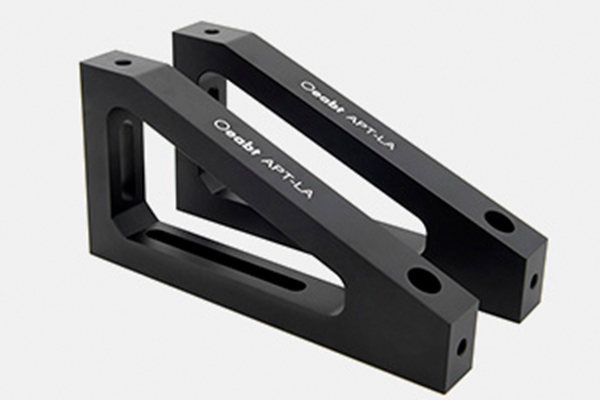

Модель APT-LA

Стандарт: 76.2*19.2*152.4 мм

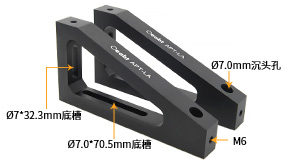

Описание продукта: 2 места для M6, 1 место для отверстия с потайной головкойØ7,0 мм, 1 место для нижней канавки Ø7,0*32,3 мм, 1 место для нижней канавки Ø7,0*70,5 мм
