Наименование

Описание

Внешний вид

Преимущества

Недостатки

Производитель

Соединительная скоба

Соединительная скоба изготавливается из стали, имеет форму уголка. Устанавливается с двух сторон, сверху и снизу. Каждый элемент крепится только с одной стороны винтами М6, в количестве 6 штук на один элемент. В комплект входит четыре элемента.

Низкая стоимость, легкий и быстрый  монтаж

Данный вид соединения не подходит для оптических столов с пневматической системой виброизоляции. Уступает по своим характеристикам соеденителям типа "Соеденительный хомут" и "Винтовая гребенка"

STANDA

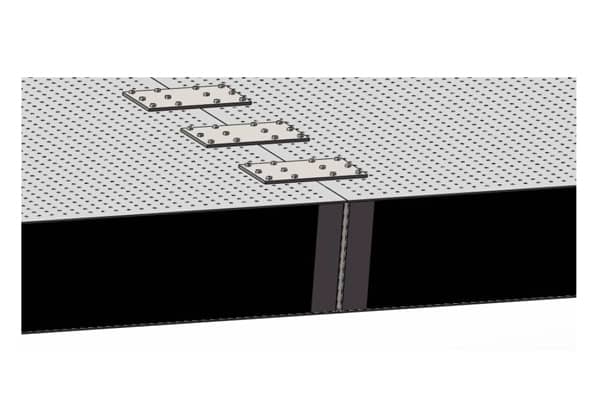

Соединительная пластина

Соединительная пластина изготавливается из высокопрочной стали высокой жесткости. Устанавливается по всей длине соединения двух оптических столов сверху и снизу. Комплект – 10 пластин на один погонный метр, каждая пластина крепится винтами М6 в количестве 12 штук на одну пластину.

Низкая стоимость, легкий и быстрый  монтаж, характеристики на изгиб и кручение остаются в диапазоне характеристик заявленных производителем

При использовании данного вида соединения, технические характеристики по прямолинейности и плоскостности, заявленным Производителем, для каждой части в отдельности значительно ухудшаются. Значительно ухудшаются характеристики по виброизоляции.Не подходит для исследований и экспериментов, которые предъявляют высокие требования к точности и стабильности.

Jiangxi Liansheng Technology Co.Ltd

Соединительный хомут

Соединительный хомут состоит:

-  из стальной пластины, которая крепится на поверхности оптической столешницы, в месте соединения двух оптических столов;

 - двух ребер жесткости из высокопрочной стали, которые крепятся в нижней части стола, перпендикулярно  плоскости соединения двух оптических столов;

- двух стальных шпилек, которые соединяют, между собой, верхнюю стальную пластину и ребра жесткости.

Возможно виброизоляционное исполнение.

Быстрый монтаж, сохранение высокого уровня характеристик на деформацию, плоскостность и гашения вредных вибраций.

Высокая стоимость, ухудшение характеристик по параметрам кручения, прямолинейности, жесткости.

NEWPORT

Винтовая гребенка

Винтовая гребенка состоит из двух стальных пластин, которые жестко монтируются в соединительные торцы оптических столешниц На одной из пластин устанавливаются два ряда (нижний и верхний) свободно вращающихся винтов М6 и направляющие шпильки, на второй пластине  - резьбовые отверстия. При соединении двух частей оптических столов, с помощью двух рядов винтов, происходит их стягивание.

Быстрый и легкий монтаж, сохранение характеристик по жесткости, деформации, плоскостности, прямолинейности и т.д. Отсутствие посторонних элементов на поверхности оптического стола. Возможность соединения столов разной толщины. Возможность создания единой автоматической системы управления всеми пневматическими и электродинамическими виброизоляционными опорами, не зависимо от количества соединенных между собой оптических столов.

Высокая цена

TMC, Jiangxi Liansheng Technology Co.Ltd
