• Используется для создания основы для экспериментальной платформы；
• Размер макетной платы: длина * ширина * толщина (единица измерения: мм)；

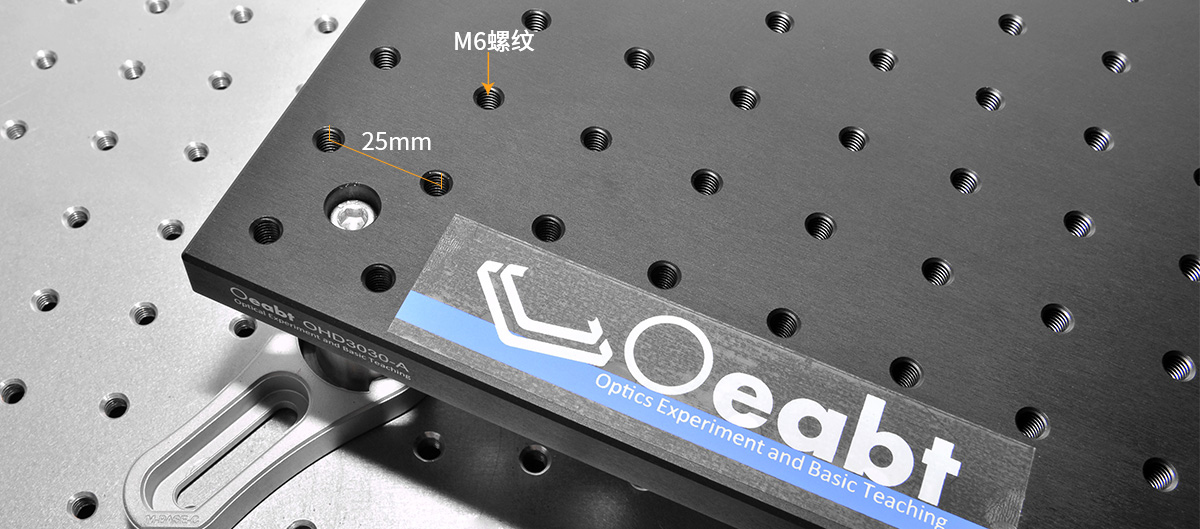

• Резьбовые отверстия: все макетные платы имеют резьбовые отверстия M6 с шагом 25 мм；
• Поверхность анодирована и затемнена, чтобы свести к минимуму отражение от поверхности；
• OHD-массив резьбовых отверстий серии A M6, отверстие с потайной головкой M6；
• Может использоваться для построения различных оптических экспериментальных систем；

Изготовлен из авиационного алюминиевого сплава, доступен в различных размерах ；

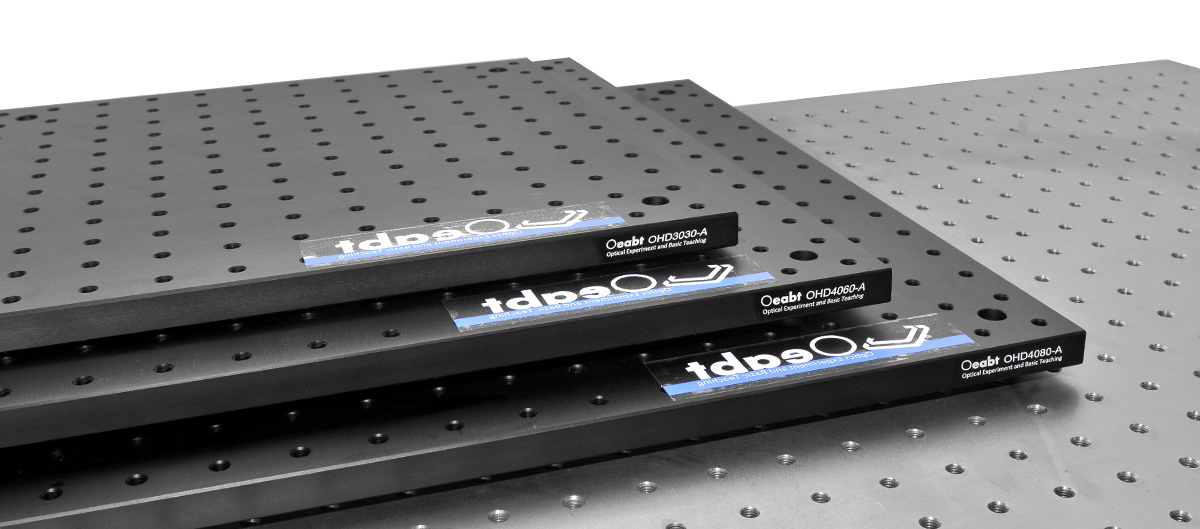

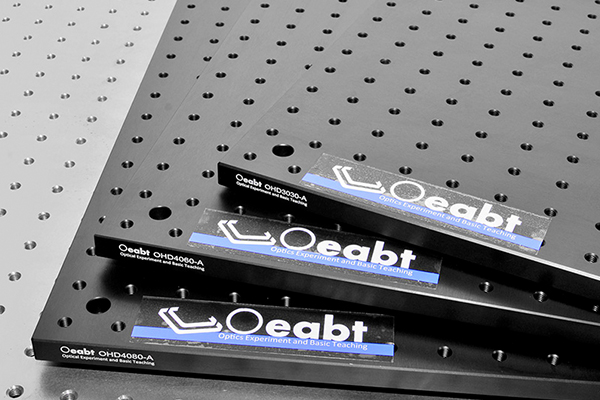

Эти макетные платы из цельного алюминия с немагнитными элементами представляют собой удобную и экономичную платформу для сборки прототипов оптических устройств, проведения экспериментов и установки небольших систем. Поверхность макетной платы окислена и почернела, чтобы свести к минимуму отражение от поверхности, и имеется стандартная решетка резьбовых отверстий размером 25 мм * 25 мм, которая находится на расстоянии 12,5 мм от края макетной платы. Резьбовые отверстия проходят через макетную плату для облегчения установки компонентов с любой стороны, а также для облегчения изготовления различных оптических компонентов, смещаемых посадочных мест и т.д. и различных систем наведения помех.

Техническое описание:

Эти макетные платы из цельного алюминия с немагнитным покрытием представляют собой удобную и экономичную платформу для сборки прототипов оптических устройств, проведения экспериментов и установки небольших систем. Поверхность макетной платы окислена и зачернена для минимизации поверхностного отражения, а на расстоянии 12,5 мм от края макетной платы имеется стандартный набор резьбовых отверстий размером 25 мм * 25 мм. Резьбовые отверстия проходят через макетную плату для облегчения установки компонентов с любой стороны, а также для облегчения изготовления различных оптических компонентов, смещаемых посадочных мест и т.д., а также различных интерференционных систем.

Макетные платы серии OHD-A имеют четыре или пять монтажных отверстий, которые смещены и расположены в шахматном порядке с помощью набора резьбовых отверстий M6, так что это не повлияет на монтажную поверхность предполагаемого применения. Четыре стандартных монтажных отверстия расположены в четырех углах макетной платы на расстоянии 12,5 мм от краев каждой стороны. Макетная плата большего размера также имеет пятое потайное монтажное отверстие в центре. Центральное монтажное отверстие может уменьшить нагрузку на краевое монтажное отверстие и повысить жесткость при установке больших грузов.

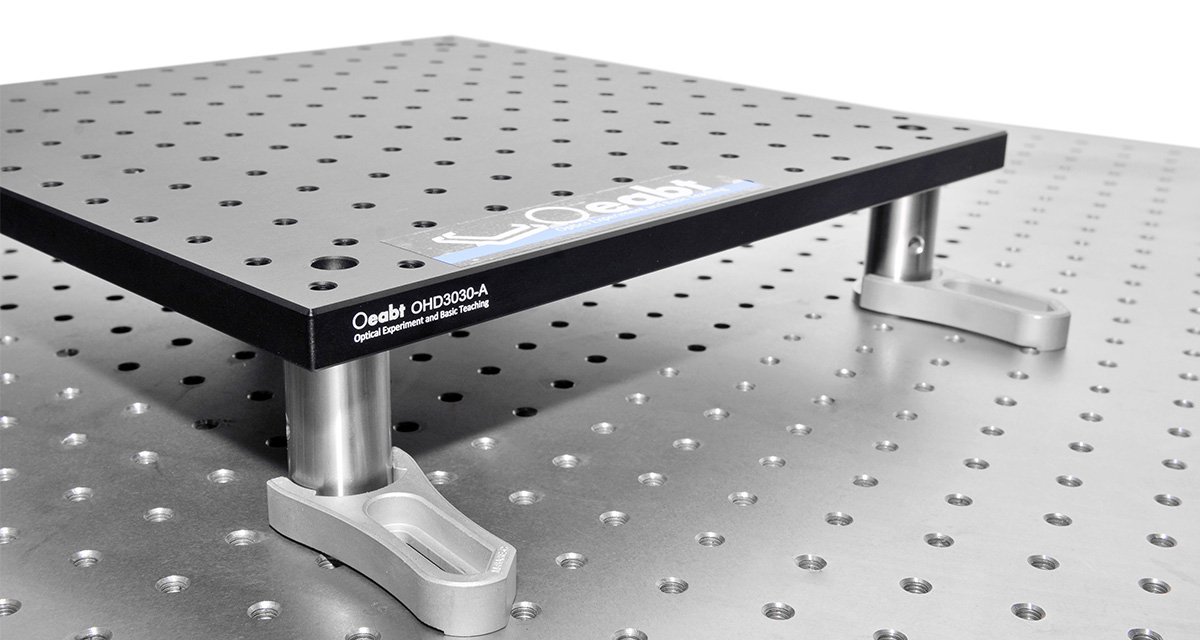

В удлинителе кронштейна используются стойки из нержавеющей стали диаметром 25 мм, которые можно использовать с усилением, что позволяет устанавливать макетную плату над рабочей поверхностью оптической платформы (или макетной платы), которую легко перемещать и которая обеспечивает эффект изоляции от ударов, баланса и стабильности.

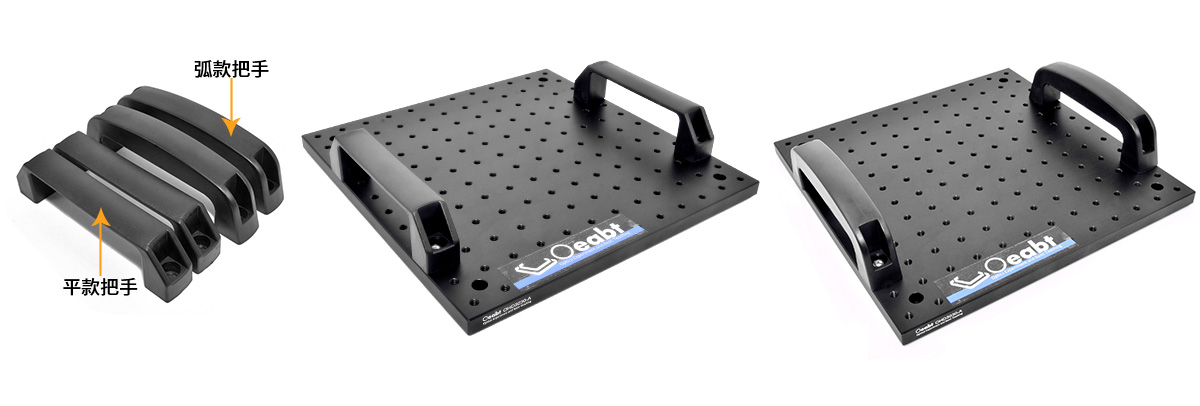

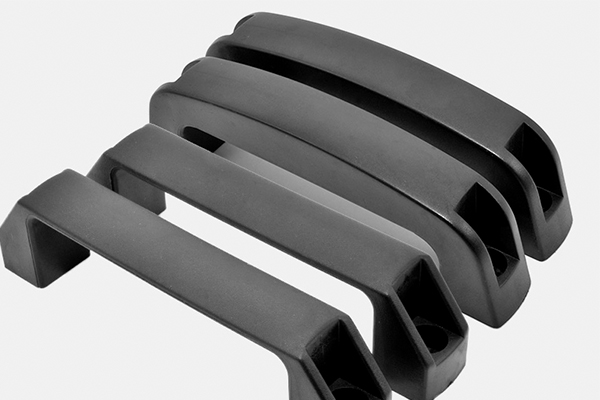

Дополнительно предусмотрены ручки для макетной платы, которые обеспечивают удобство подъема и транспортировки оптических макетных плат. Каждая ручка имеет два монтажных отверстия, которые крепятся на рабочей поверхности отверстия для винта с помощью стандартных винтов с колпачком M6.

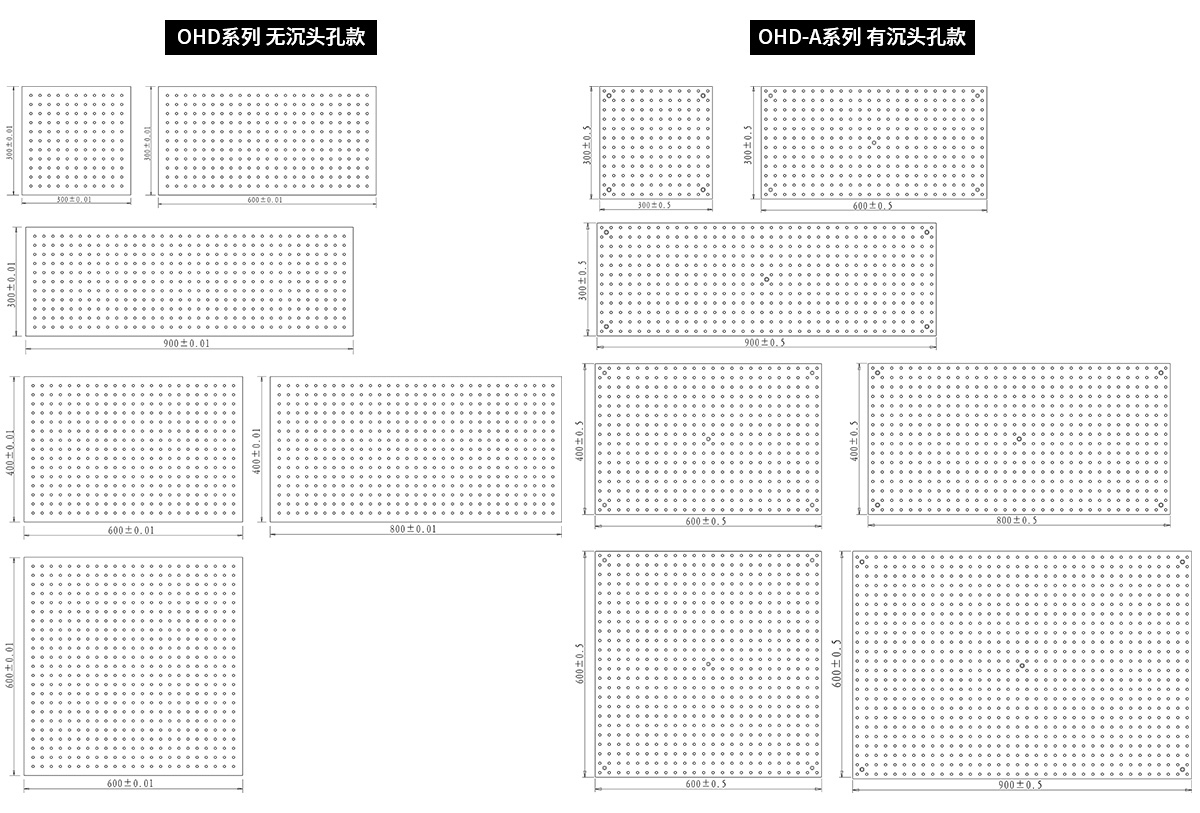

Доступно множество спецификаций:

Сборка:

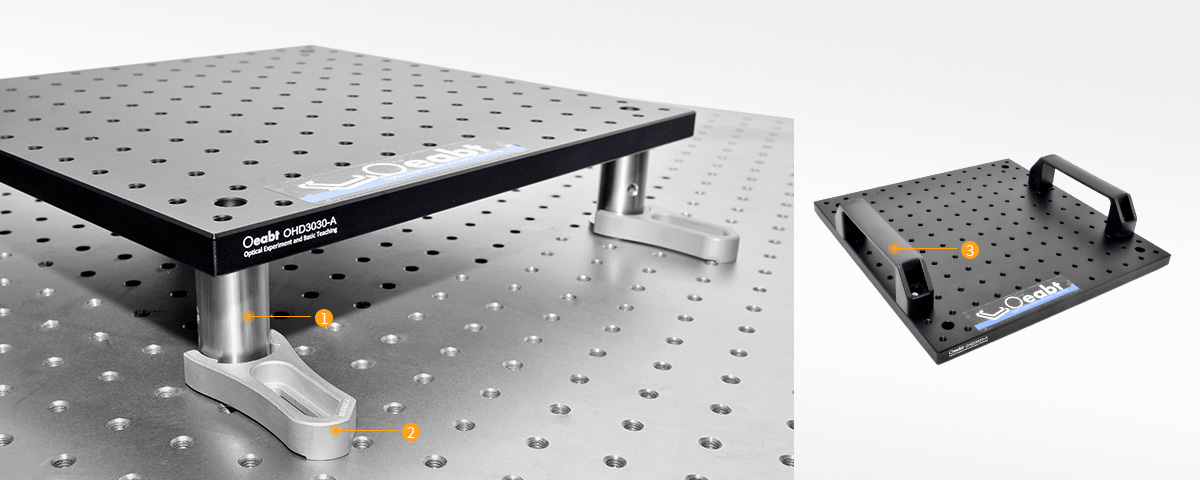

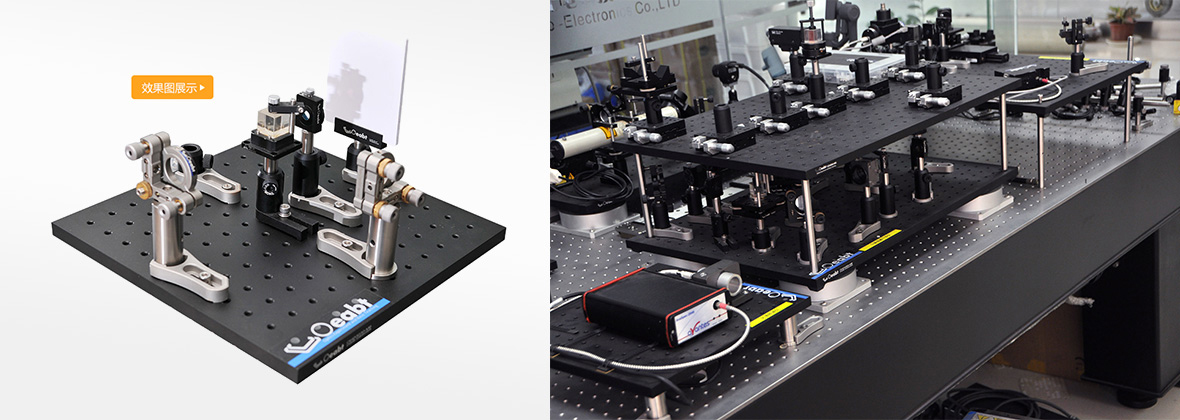

Пример применения:

Модель OHD-3030A

Стандарт: 300*300*14 мм

Описание продукта: запас: 25 мм; 4 потайных отверстия

Модель OHD-3060A

Стандарт: 300*600*13 мм

Описание продукта: поле: 25 мм; 5 потайных отверстий

Модель OHD-3090A

Стандарт: 300*900*14 мм

Описание продукта: поле: 25 мм; 5 потайных отверстий

Модель OHD-4060A

Стандарт: 400*600*13 мм

Описание продукта: поле: 25 мм

Модель OHD-4080A

Стандарт: 400*800*14 мм

Описание продукта: поле: 25 мм

Модель OHD-6060A

Стандарт: 600*600*13 мм

Описание продукта: поле: 25 мм

Модель OHD-6090A

Стандарт: 600*900*14 мм

Описание продукта: поле: 25 мм

Модель Плоская ручка

Стандарт: пара
