- Массив резьбовых отверстий высокой плотности M6 с расстоянием между отверстиями 12,5 мм；

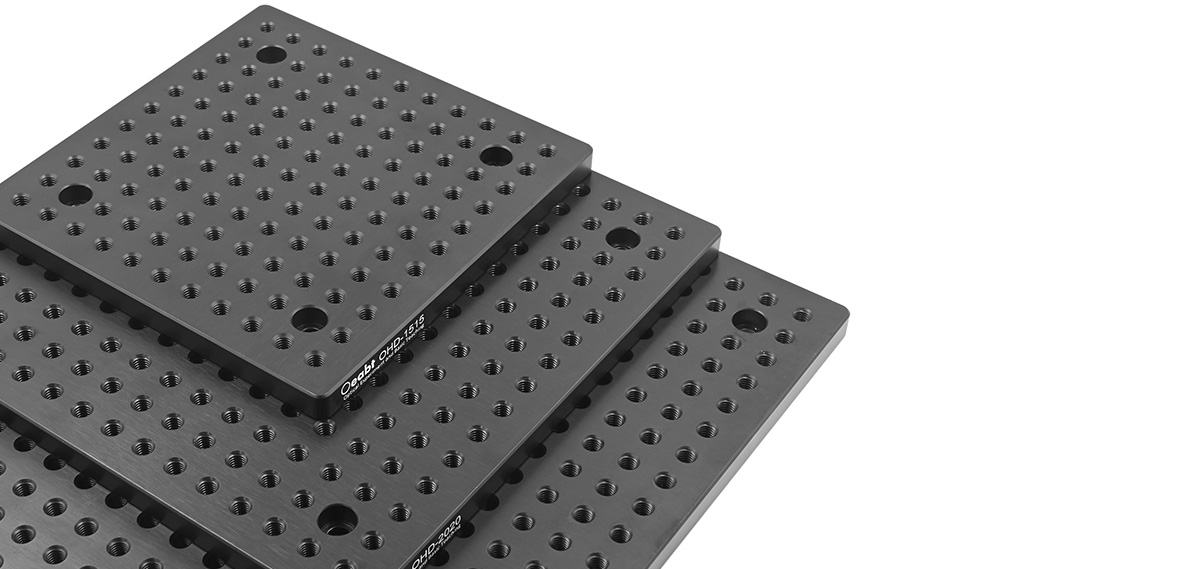

- Процесс анодирования и чернения алюминия для минимизации отражения；
- Установите макетную платув потайное отверстие；
- Доступно несколько спецификаций；
Эта серия оптических макетных плат предназначена для устройств с ограниченным пространством и имеет отверстия для винтов большей плотности, которые можно использовать для размещения и поддержки различных оптических компонентов, оптического оборудования и экспериментальных устройств.
|
Толщина панели
|
10,2 мм
|
|
Расстояние между отверстиями для винтов
|
12,5 мм
|
|
Тип потайного отверстия
|
M6* 4 места
|
|
материал
|
алюминиевый сплав 7075
|
|

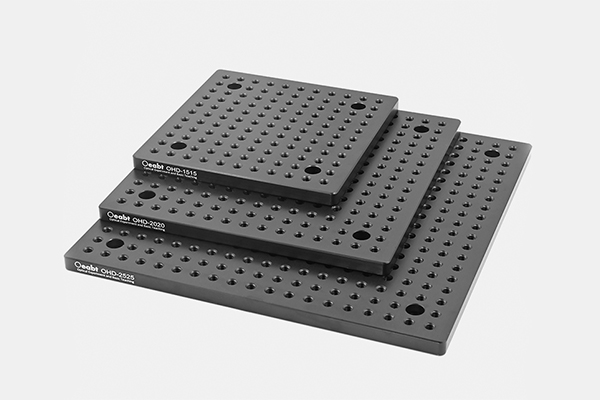

модель
|
OHD1515
|
ОХД2020
|
OHD2525
|
|
стандарт
|
150*150 мм
|
200*200 мм
|
250*250 мм
|
|
Тип отверстия для винта
|
M6*117 мест
|
Место M6*221
|
M6*357 мест
|
|
вес
|
530,5 г
|
938,5 г
|
1469,0 г
|
Техническое описание:
Эта серия оптических макетных плат предназначена для устройств с ограниченным пространством и имеет отверстия для винтов большей плотности, которые можно использовать для размещения и поддержки различных оптических компонентов, оптического оборудования и экспериментальных приборов. Столешница открывается с помощью набора отверстий для винтов высокой плотности M6 с расстоянием между отверстиями 12,5 мм, что может облегчить пользователям установку оптических компонентов, кронштейнов, приспособлений и т.д. в относительно компактном положении.
Поверхность макетной платы анодирована и зачернена для минимизации отражения от поверхности.
Длина стороны и размер панели доступны в диапазоне 150-250 мм. Каждая макетная плата имеет 4 потайных отверстия, которые можно установить на нашу стандартную макетную плату, монтажный кронштейн или удлинительный стержень в сборе, не затрагивая монтажную поверхность предполагаемого применения.4 потайных отверстия M6 расположены в четырех углах макетной платы на расстоянии 12,5 мм от краев каждой стороны.

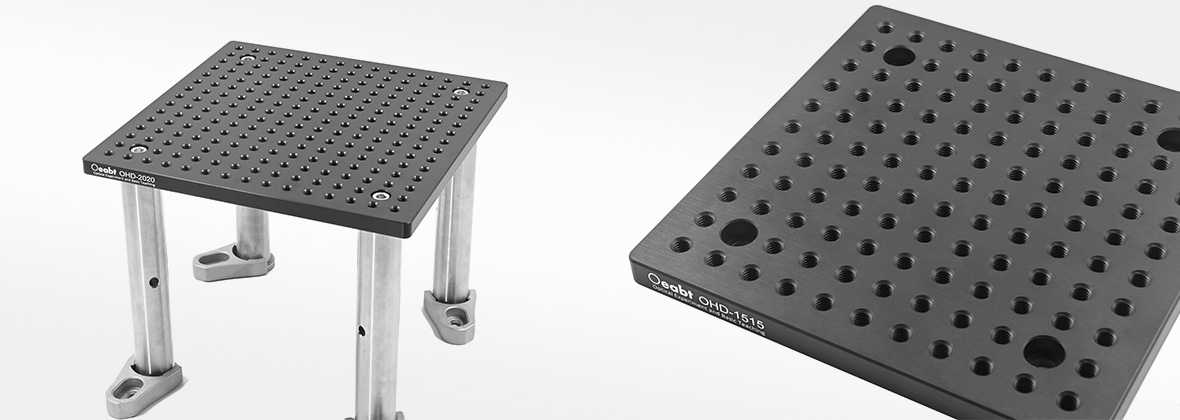

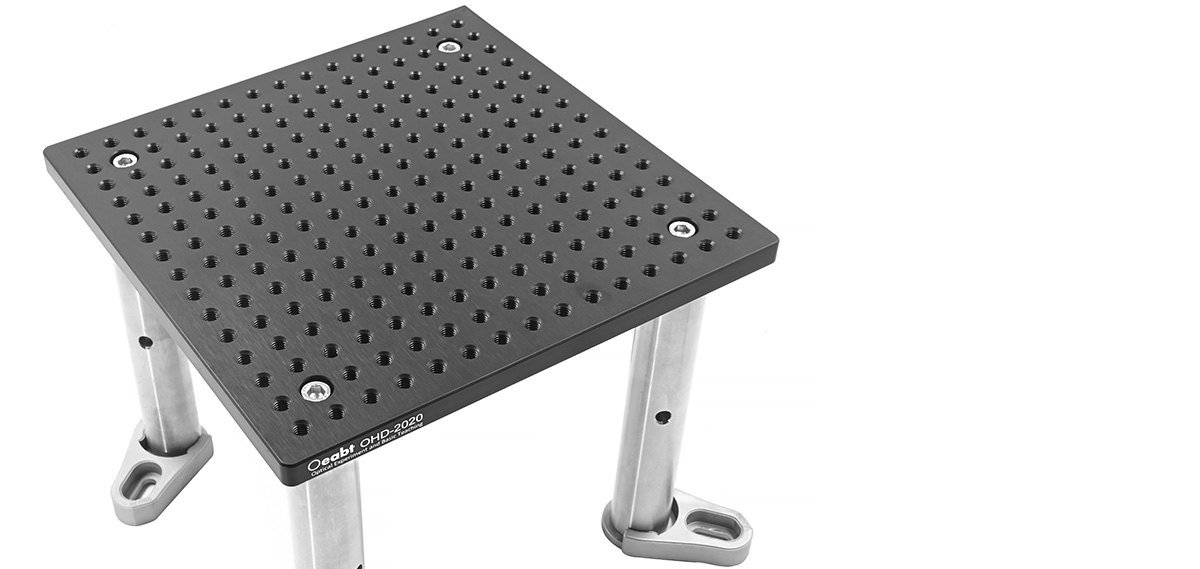

Сборка:

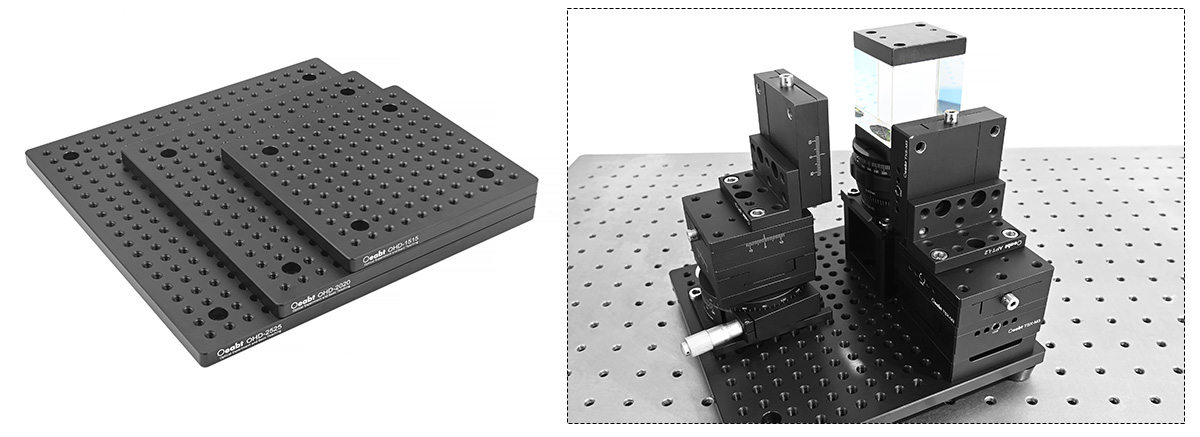

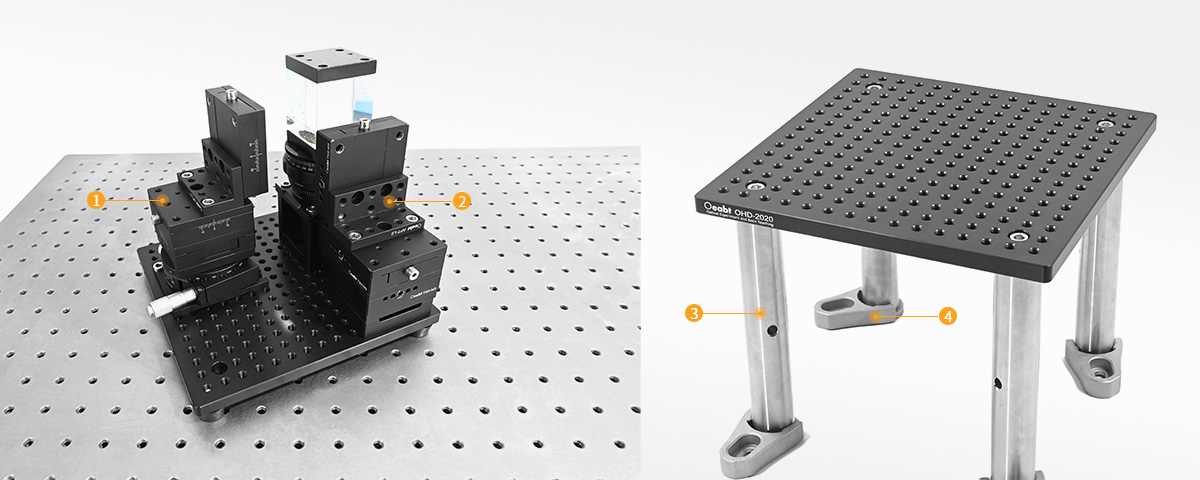

Пример применения:
Модель OHD1515
Стандарт: тип потайной головки: 150*150*10 мм
Описание продукта: потайное отверстие: M6*4;
отверстие для винта: M6*117
Модель OHD2020
Стандарт: тип потайной головки: 200*200*10 мм
Описание продукта: Потайное отверстие: M6*4; отверстие для винта: M6*221
Модель OHD2525
Стандарт: тип потайной головки: 250*250*10 мм
Описание продукта: потайное отверстие: M6*4; отверстие для винта: M6*357
