• Стандартная метрическая матрица отверстий для макетной платы M6；
• Блок "ласточкин хвост" диаметром 51 мм в нижней части используется для подключения к системе micro-body；
• Цельный алюминий с низким отражением, анодированная и почерневшая поверхность；
• Совместим с конверсионной платой MCP-D2B "ласточкин хвост", то есть соответствует размеру головки "ласточкиного хвоста" (Ø53,2 мм, α = 60 °).；

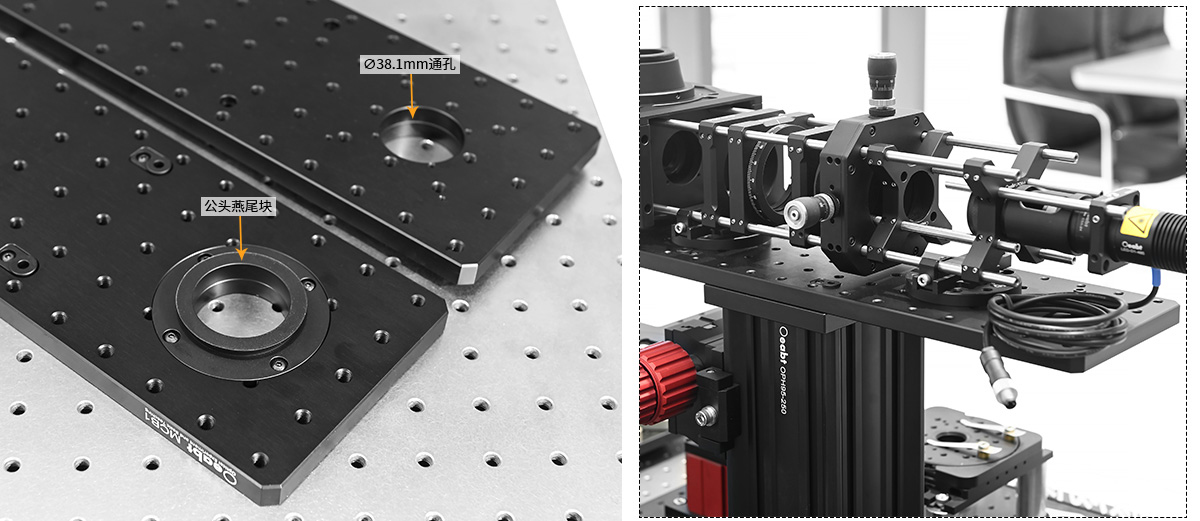

Макетная плата серии MCB используется для создания специального устройства наблюдения с широким полем зрения и траектории падающего освещения на верхней части микроскопической системы визуализации Oeabt. Макетная плата имеет наружный блок "ласточкин хвост" Ø51 мм, а в центре "ласточкиного хвоста" открыто сквозное отверстие Ø38,1 мм, чтобы обеспечить траекторию оптической оси системы визуализации.

Техническое описание:

Макетная плата серии MCB используется для создания специального устройства наблюдения в широком поле и падающей световой дорожки в верхней части системы микроскопической визуализации Oeabt. Макетная плата имеет наружный блок "ласточкин хвост" Ø51 мм, а в центре "ласточкиного хвоста" имеется сквозное отверстие Ø38,1 мм, которое используется в качестве траектория оптической оси системы формирования изображения. Блок "ласточкин хвост" позволяет напрямую подсоединять макетную плату к опускающемуся осветительному кронштейну кронштейна корпуса микроскопа, а также может использоваться для укладки макетной платы поверх опускающегося осветительного модуля.

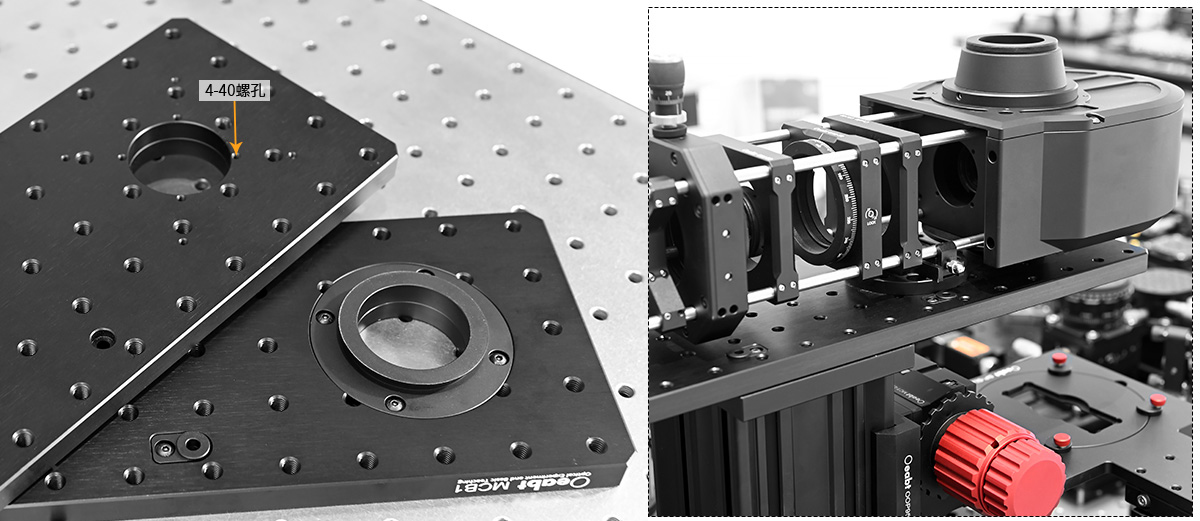

В дополнение к набору отверстий для винтов M6, характерному для обычных макетных плат, макетная плата имеет 8 дополнительных отверстий для винтов 4-40 в отверстии "ласточкин хвост", так что микроплатформу можно интегрировать с 30-мм и 60-мм каркасными системами для обеспечения взаимодействия оптических портов и резьбовых отверстий.

Сборка:

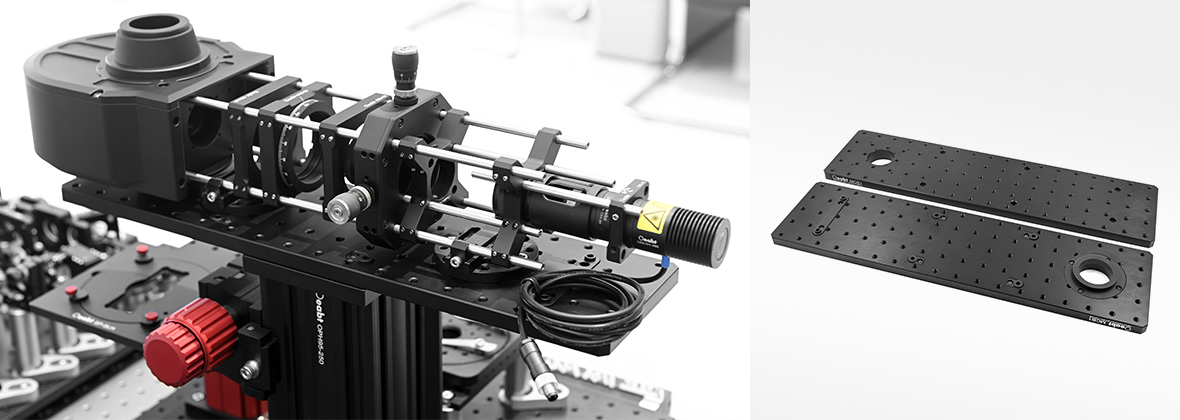

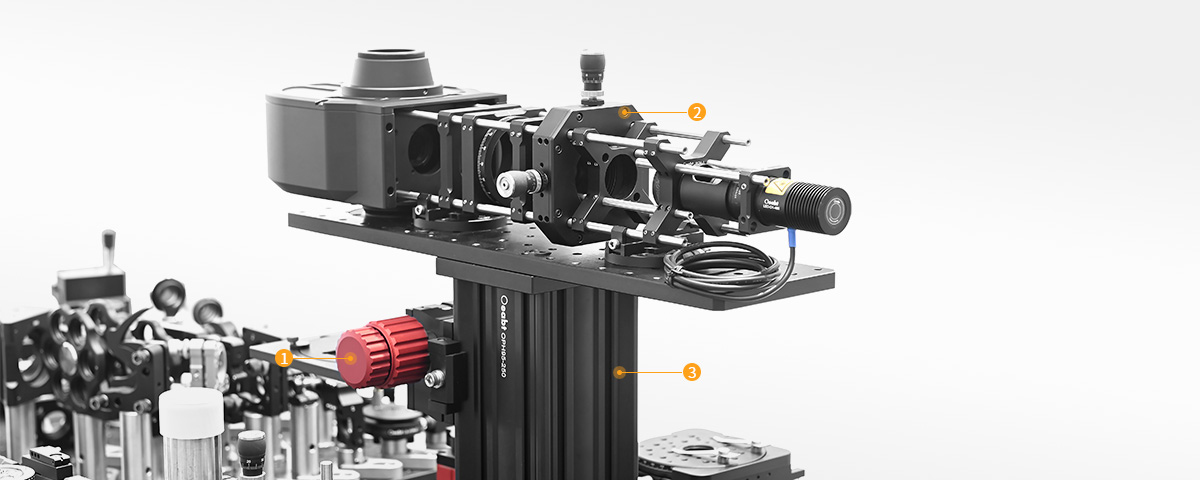

Пример применения:

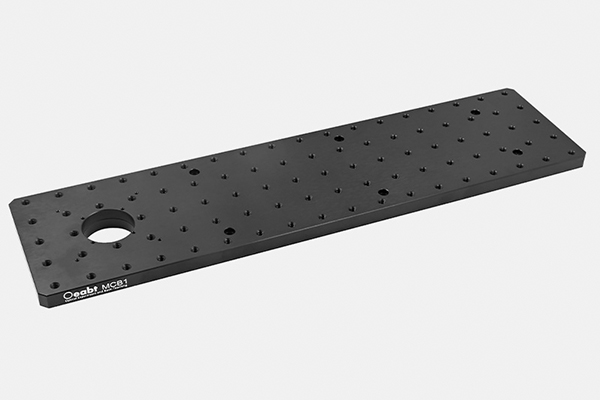

Модель MCB1

Стандарт: 450*117*12.2 мм

Описание продукта: тип отверстия для винта: 4-40 * 8 мест, M4 * 6 мест (потайное отверстие), M6 * 90 мест
