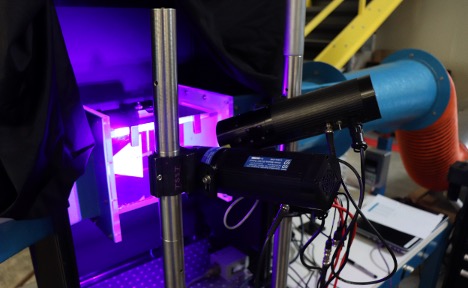

Образовательная система PSP / TSP предоставляет все необходимое для новых пользователей, чтобы начать использовать PSP и TSP. Эта система обеспечивает высокое пространственное разрешение, отличный динамический диапазон, но более низкую скорость сбора данных, чем наши системы более высокого уровня. Для приложений, в которых время нахождения в аэродинамической трубе не является критическим фактором, это отличный компромисс между стоимостью и производительностью. Эта система предоставляет полную возможность для студенческих демонстраций, обучения и лабораторных упражнений. Он будет поддерживать все, кроме наиболее требовательных исследовательских программ для выпускников и преподавателей, требующих распределенных измерений давления и температуры в аэродинамической трубе. В системе используется проверенная светодиодная технология ISSI для возбуждения световых зондов в красках. Камера основана на цветном ПЗС-сенсоре, устранение необходимости в фильтрующем колесе при использовании билюминофорных красок. Пакет программного обеспечения OMS-Lite прост в использовании и полностью поддерживает образовательные и исследовательские возможности системы PSP / TSP.

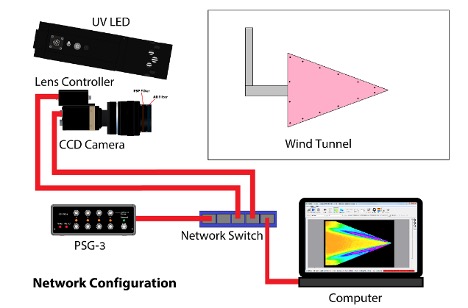

Стандартные системные компоненты:

Цветная ПЗС-камера

12-битная цветная ПЗС-камера с разрешением 1,9 мегапикселя и возможностью подключения к Gigabit Ethernet

Светодиодная матрица LM2X-DM-400

Мощный УФ-светодиодный модуль с TTL управлением

PSG-3

Генератор импульсов / задержки для управления и синхронизации прибора

Параболический отражатель и диффузор

Фокусирует световой поток светодиодов серии LM2 от 120 до 40 градусов, обеспечивая увеличение сфокусированного излучения в 2-3 раза.

Стартовый комплект PSP / TSP

Стартовый комплект PSP, включающий краски для начинающих в аэрозольных баллончиках, Binary FIB и FIB Basecoat с краскораспылителем HVLP и аэрограф с компрессором и фитингами.

Оптический комплект

Этот комплект содержит все линзы и фильтры, необходимые для начала работы с PSP и TSP. Доступен с объективами с байонетом c или Canon® EF.

ProAcquire и OMS-Lite

Программное обеспечение для сбора и обработки данных.

Эксперименты:

Лабораторные эксперименты специально разработаны для демонстрации методов PSP / TSP в студенческих лабораториях гидродинамики и аэродинамики или для любых новых пользователей PSP. Используйте эти инструкции, чтобы улучшить свои знания и навыки PSP / TSP, а также в качестве шаблонов для лабораторных занятий.

Лабораторная работа 1: Введение в OMS Lite.

Лабораторная работа 2: Сбор и обработка данных PSP.

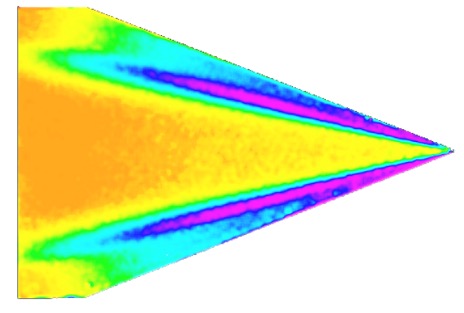

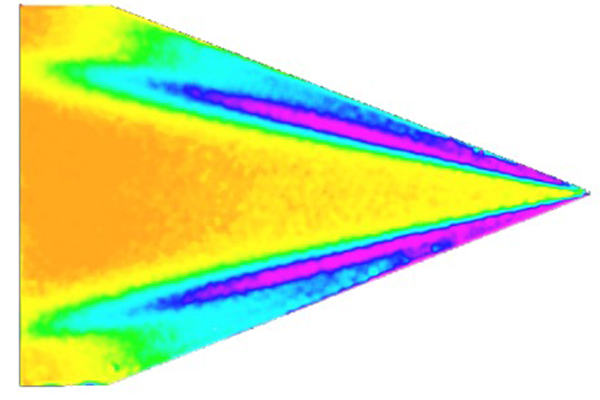

Лабораторная работа 3: Низкоскоростное треугольное крыло.

Лабораторная работа 4: Градиенты давления над крылом.

Лабораторная работа 5: Обнаружение перехода пограничного слоя с помощью термочувствительной краски

Тестовые модели:

Тестовые модели, используемые в лабораторных экспериментах, поставляются с образовательной системой PSP / TSP. Алюминиевое треугольное крыло и модель с аэродинамическим профилем NACA 0012 включены в систему вместе с монтажным оборудованием для их установки на 1/4 "-20 дюймов или M6. По запросу доступны другие модели, а также модели с резьбой под давлением. Наша инженерный отдел может спроектировать и построить множество сложных моделей в соответствии с вашими потребностями.

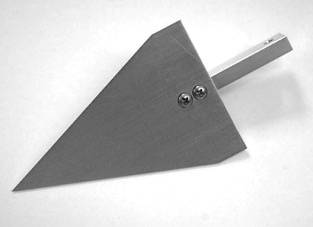

Модель Delta Wing

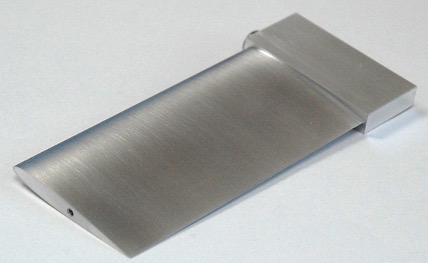

Модель крыла NACA 0012

Пакет системы PSP имеет несколько вариантов приобретения. В зависимости от размера помещения, в котором будет использоваться система, могут потребоваться различные оптические комплекты. Дополнительные светодиоды и камеры также могут быть добавлены в системы и легко интегрированы. Создание системы с соответствующим оборудованием для вашего предприятия имеет первостепенное значение для успеха результатов. По вопросам, связанным с вашим приложением, обращайтесь в ISSI за технической помощью.
