СТМ - один из наиболее типичных и важных инструментов сканирующей зондовой микроскопии для сканирования и визуализации поверхности образца в микро / нанометровом масштабе.

Принцип СТМ основан на туннельном эффекте и туннельном токе между зондом (зондом) и образцом. Когда игла приближается к образцу с определенным смещением на очень короткое расстояние S, такое как несколько нанометров или даже меньше, между ними возникает туннельный ток It. Согласно теории туннельного эффекта квантовой механики, существует отрицательная экспоненциальная зависимость между It и S, и, таким образом, расстояние S может быть точно определено путем обнаружения туннельного тока It. По мере того как наконечник скользит по образцу в боковом направлении, может быть получена трехмерная микро / наноморфология поверхности образца.

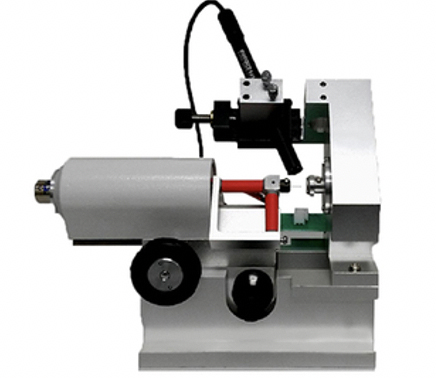

SEK-8501 STM владеет специально разработанным горизонтальным датчиком СТМ, который способен уменьшать центр тяжести и устранять вертикальные колебания механизмов грубой и точной настройки; Оснащенный системой оптического микроскопического мониторинга на основе USB, он способен осуществлять визуализацию работы зонд-образец и процесса приближения, чтобы лучше удовлетворять требованиям пользователей. Таким образом, новый СТМ и его датчик обладают большей стабильностью и превосходными характеристиками.

Стабилизированный трехосный пьезоэлектрический сканер

В нем используется стабилизированный трехосный пьезоэлектрический сканер, который может устранить связь пьезоэлементов X, Y и Z между собой, чтобы избежать искажения изображения. Сканер обеспечивает лучшую линейность и независимость сканирования, большую интенсивность и жесткость, а также большую движущую силу. Следовательно, сканер, а также инструмент СТМ больше подходят для сканирования малых и / или больших, легких и / или тяжелых образцов.

Оптимизированная система сканирования и управления с обратной связью

Благодаря оптимизированной системе управления сканированием и обратной связью и многоканальным высокоточным интерфейсам A / D и D / A, СТМ обладает более высоким разрешением сканирования и визуализации, лучшей воспроизводимостью и улучшенным качеством изображения.

Характеристики сканирующего тунельного микроскопа:

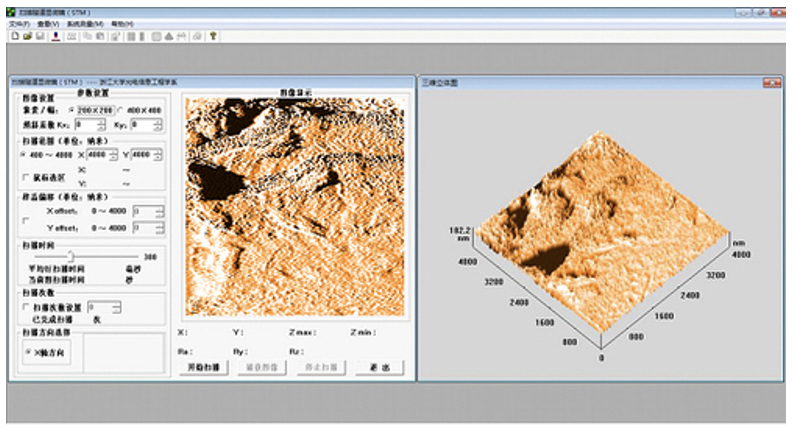

• Мощный дружественный интерфейс, применимый к таким операционным системам, как Windows XP / Win7 / Win8 / Win10. Обычные пользователи могут легко и умело освоить данное ПО, а все операции от сканирования изображений до обработки изображений и вычисления данных могут быть выполнены одним щелчком мыши.
• Область локального сканирования может быть произвольно выбрана с помощью мыши для перемещения, позиционирования и масштабирования изображения;
• Количество сканирований может быть установлено, и остановка сканирования может управляться автоматически;
• Микроскоп имеет функции сканирования поверхности и сканирования строк в направлениях X и Y;

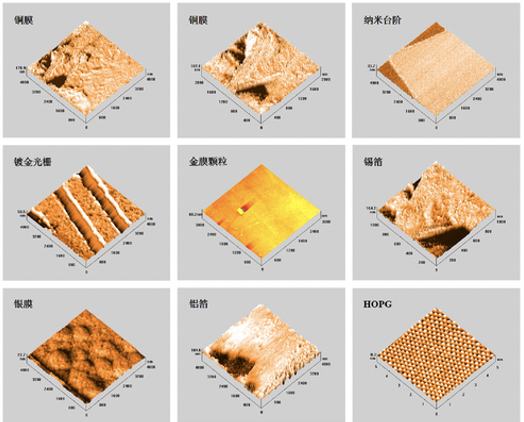

• Наномасштабная трехмерная поверхность образца может быть получена благодаря морфологии структуры и линий сечения;
• Высококачественное цветное / черно-белое плоское изображение и отображение трехмерного стереоскопического изображения;
• С функцией двумерной и трехмерной наноразмерной маркировки и функцией измерения размера частиц;
• Со статистикой и расчетом наноуровневой микрошероховатости поверхности;
• Может точно измерить высоту и глубину микронано-ступенек на поверхности образца;
• Совершенные функции обработки изображений, включая обрезку, вставку, поворот, регулировку контрастности, регулировку яркости, регулировку цвета, регулировку цвета фона, сглаживание изображения, фильтрацию и т. д.

Работа с этим СТМ довольно проста и удобна, так что любой обычный пользователь и учащийся может выполнить операцию, при этом не требуется никакого профессионального и квалифицированного персонала. Каждый процесс установки наконечника зонда, установки образца, грубого и точного приближения, сканирования изображения, получения изображения и других операций можно выполнить в течение 1 минуты для каждого. Таким образом, он больше подходит для научных исследований, обучающих экспериментов и тестирования продуктов.

Высокая стабильность и лучшие характеристики защиты от помех / помех

СТМ может отлично работать как в хороших, так и в обычных экспериментальных условиях. Он способен сканировать образцы и получать удовлетворительные изображения в обычных лабораториях и комнатах, на обычных столах, а также в средах с небольшой вибрацией, помехами  и т. д. Другими словами, он имеет лучшую стабильность, лучшую способность противодействовать помехам, более высокие характеристики защиты от (оптических, электрических, электронных, магнитных и т. д.) помех и более высокую скорость сканирования (до 1 изображения / 10 секунд).

Широкая применимость в широком спектре приложений

СТМ может широко применяться в научных исследованиях, экспериментах для студентов и аспирантов, а также при тестировании нанопродуктов.

Он подходит для сканирования и визуализации различных материалов, таких как металлы, проводники, полупроводники, магниты и немагниты и т. д., при этом не требуется специальных требований к пробоподготовке.

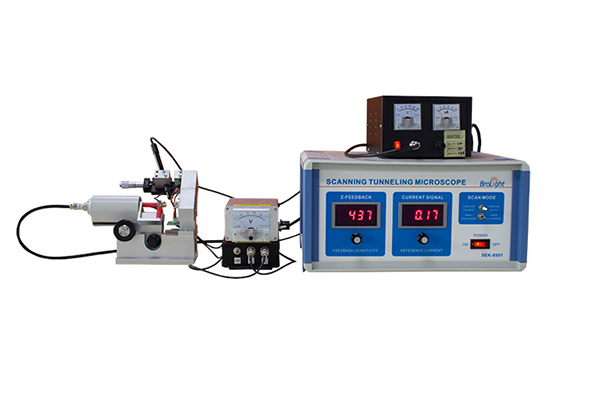

Состав оборудования:
