Когда возбуждающий свет с частотой v падает на среду, помимо поглощения, отражения и пропускания средой, часть света всегда рассеивается. Когда фотоны возбуждающего света взаимодействуют с молекулами, как с центром рассеяния, возникает небольшое количество фотонов, которые не только изменяют направление распространения света, но также изменяют частоту световой волны. Этот вид рассеяния называется рамановским. Разность частот v между рассеянным светом и падающим светом называется рамановским сдвигом. Рамановский сдвиг не имеет ничего общего с частотой падающего света. Это связано только со структурой самой рассеивающей молекулы, зависящей от изменения уровня колебательной энергии молекулы, различных химических связей или групп. Имеются характерные молекулярные колебания, поэтому характерен и соответствующий рамановский сдвиг. Это важная основа для использования рамановской спектроскопии в качестве качественного анализа молекулярной структуры.

В этом эксперименте многомодовый лазер с узкой шириной линии излучает лазерный свет, фокусируется на образце через рамановский зонд, и рамановский сигнал, генерируемый при взаимодействии с образцом, собирается зондом и передается на волоконный спектрометр для получения окончательного спектр образца.

Модульная конструкция позволяет студентам понять и усвоить основные принципы, состав и устройство приборов рамановской спектроскопии.

Конструкция интерфейса, соответствующая отраслевым стандартам, обеспечивает быстрое и эффективное соединение спектрометра, рамановского зонда и лазера, а также значительно обеспечивает безопасность эксперимента.

Оснащенный рамановской ячейкой для образцов и таблицей для образцов комбинационного рассеяния, он удобен для анализа и тестирования жидких и твердых образцов.

Профессиональное интеллектуальное программное обеспечение, специально разработанное для обучения и научных исследований, удобно для студентов и преподавателей для работы и обработки данных.

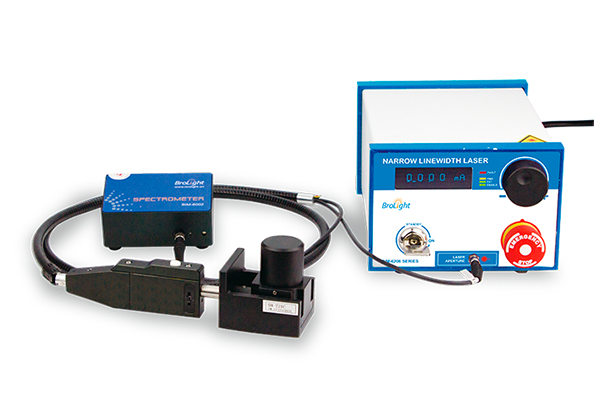

Состав установки:

Волоконный спектрометр BIM-6002А-04

Лазерный источник света 785нм SIM-6206-785F

Рамановский зонд 785 нм SIM-6131-785F

Рамановский держатель образца BIM-6322

Кварцевая кювета SIM-6301-QT10
