Эксперименты
1. Наблюдение за стоячей волной.
2. Исследование функциональной взаимосвязи между длиной хорды, натяжением, линейной плотностью и частотой возбуждения.
Функции
- Предоставляются стальные хорды различной линейной плотности, такие как Φ0,4 мм, Φ0,3 мм, Φ0,5 мм, всего по 2 штуки.
2. Выделенный источник сигнала имеет низкий выходной импеданс. Он может использовать датчик возбуждения с низким сопротивлением для генерации сигналов возбуждения. В то же время степень регулирования и разрешения частоты достаточно мала, чтобы можно было легко найти резонансную частоту.

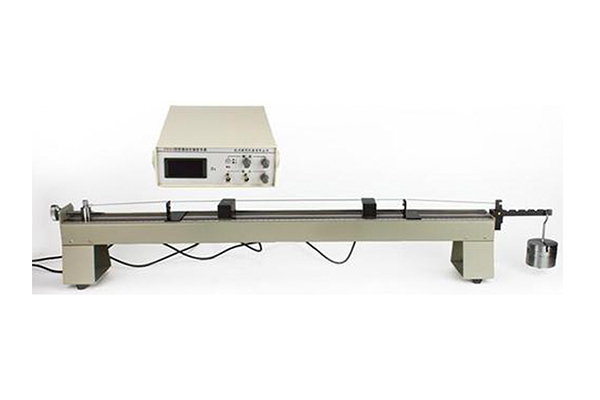

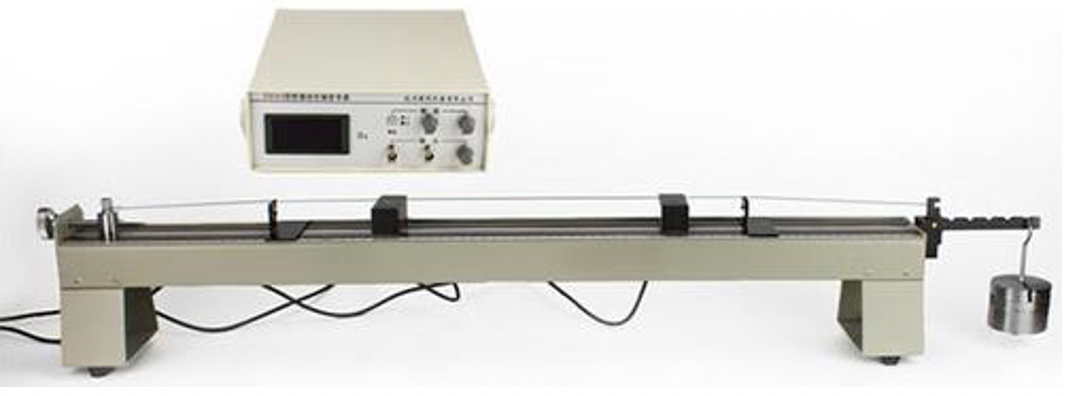

Эксперимент по вибрации струны с независимым генератором сигналов.
Источник сигнала
Сигнал: синусоида, степень искажения ≤1%
Диапазон частот: 15-100 Гц или 100-800 Гц
Частотные представления: измерение частоты с одинаковой точностью, отображаемое четырехзначным числом
Диапазон: 0-999,9 Гц
Разрешение: 0,1 Гц
Точность: ± (0,2% + 0,2 Гц)
Выход: амплитуда 0-5Vp-p, ток ≥0,5A, амплитуда сигнала ≥20 мВ
Механика
Максимальная эффективная длина: 80 см

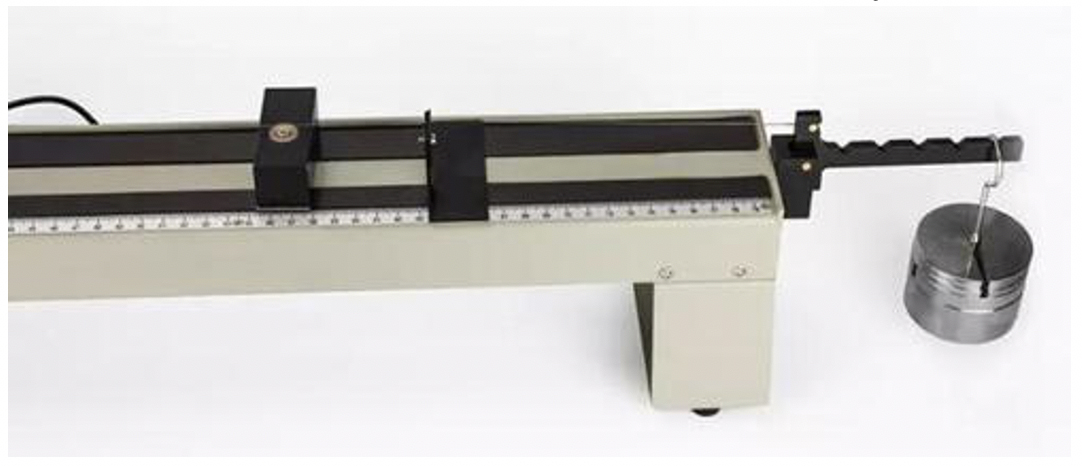

Натяжение хорды: 4,90-49,0 Н, разделенное на 10 уровней

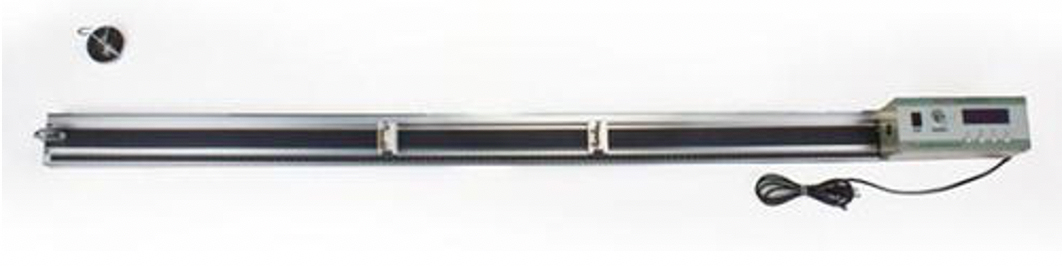

Эксперимент по вибрации струны со встроенным генератором сигналов
Источник сигнала
Выход переменного тока: 220 В ± 10%, 50 Гц
Максимальное управляющее напряжение: VP-P = 25 В, обеспечивается прибором
Диапазон частот: f = 0 ～ 200 Гц (плавная регулировка)
Шаг частоты: 0,01 Гц (мин.), 1 Гц (макс.)
Механика
Платформа: алюминиевый сплав
Размер: 1200 x 80 x 40 мм (ДхШхВ)
Вес: ≈5кг
