Микроволны относится к электромагнитным волнам с частотой от 300 МГц до 3000 ГГц. Хотя генерация, передача и прием микроволн сильно отличаются от длинноволнового вещания и радиоволн телевидения, они также сильно отличаются от световых электромагнитных волн с чрезвычайно короткими длинами волн. Однако волновые характеристики электромагнитных волн, такие как дифракция, интерференция и поляризация, также можно четко наблюдать в микроволновых экспериментах, что очень помогает нам понять свойства микроволновых электромагнитных волн. Длина волны микроволн примерно в 1000 раз больше, чем у световых. Следовательно, использовать микроволны для проведения волновых экспериментов проще и интуитивно понятнее, чем использовать оптические методы.
Описание установки.
Это экспериментальное устройство использует генерацию, передачу и прием микроволн, взаимодействует со структурой спектрометра и некоторыми принадлежностями для изучения характеристик флуктуаций микроволн. Микроволны, излучаемые источником сигнала, после прохождения через одинарные / двойные щели, поляризационную пластину и другие структуры на центральной платформе проявляет дифракцию, интерференцию и поляризацию. Приемник принимает сигнал и записывает его для проверки характеристик флуктуаций микроволн.
Множество аксессуаров позволяют проводить эксперименты, которые позволяют изучать различные флуктуации электромагнитных волн.
Установку легко собирать и разбирать, используя отдельные аксессуары для проведения экспериментов. Студентам удобно создавать экспериментальные программы и собирать их самостоятельно.

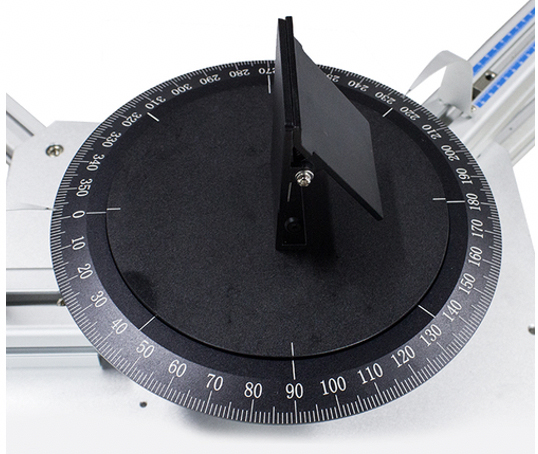

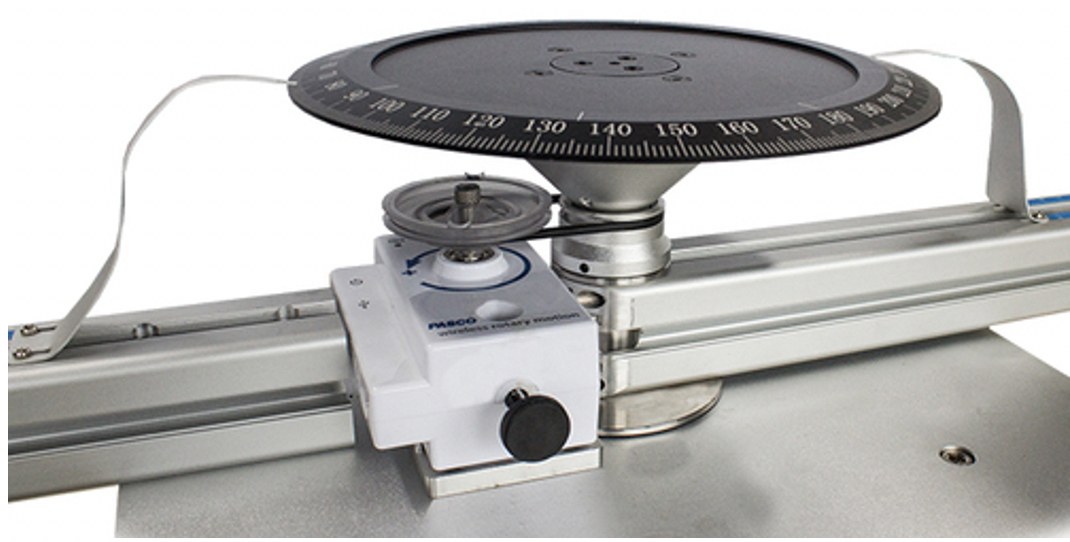

Платформа разработана со специальным устройством синхронизации угловых измерений, которое используется вместе с беспроводным датчиком вращения.

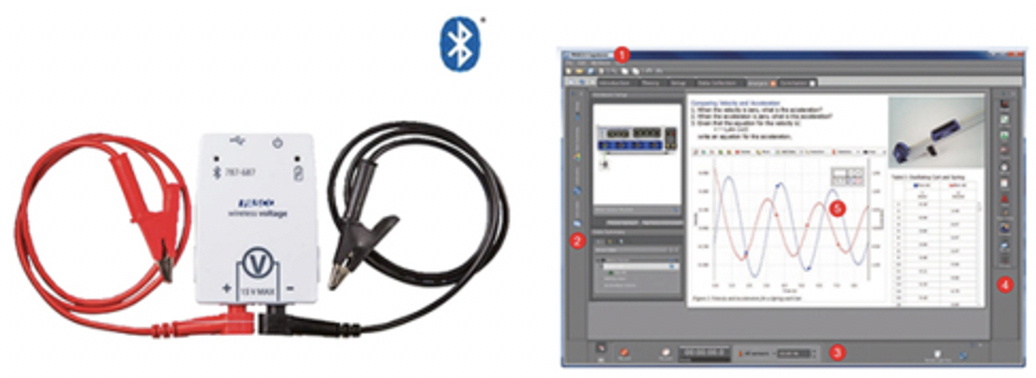

Терминал вывода сигнала имеет специальный 8-контактный порт сбора аналоговых данных для использования с беспроводными датчиками напряжения при переходе на цифровые эксперименты.
Беспроводной автоматический сбор и обработка данных могут быть реализованы с помощью прилагаемого программного обеспечения мобильного приложения, а также могут быть реализованы беспроводной цифровой сбор и анализ в реальном времени.
Масштабируемость для загрузки беспроводных датчиков напряжения.
Масштабируемость для загрузки беспроводного датчика вращения.
Используя микроволны сантиметрового уровня, экспериментальный контент был повышен с микроструктуры до крупномасштабного, что позволяет легко наблюдать и анализировать эксперименты.
Прибор имеет низкую мощность микроволн и низкое излучение, что обеспечивает безопасность для студентов.
Эксперименты:
Эксперимент 1. Изучите явление отражения микроволнового излучения и углубите понимание теории волн.
Эксперимент 2. Изучите явление дифракции микроволн на одной щели.
Эксперимент 3. Изучите интерференционные характеристики микроволн и рассчитайте длины волн микроволн.
Эксперимент 4. Изучите явление стоячей волны микроволн и используйте стоячие волны для измерения длин волн микроволн.
Эксперимент 5: изучите явление преломления микроволн и вычислите показатель преломления указанного материала.

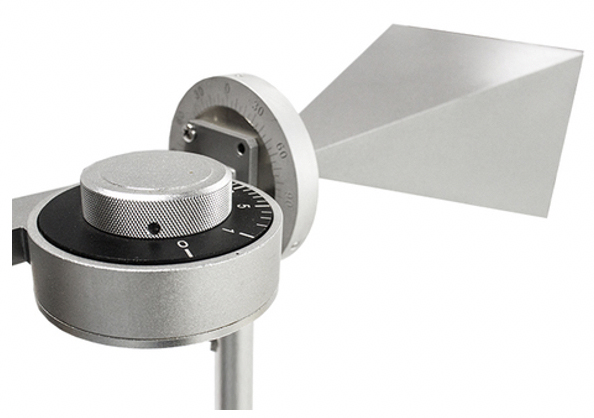

Эксперимент 6: Понаблюдайте и поймите явление поляризации микроволн, поляризованных рупором.
Эксперимент 7: понять принцип действия зеркала Ллойда и измерить длину волны микроволн с помощью зеркала Ллойда.
Эксперимент 8: понять принцип интерференции Фабри-Перо и вычислить длины волн микроволнового излучения.
Эксперимент 9: понять принцип работы интерференции Майкельсона и вычислить длины волн микроволнового излучения.
Эксперимент 10: определите поляризационные характеристики микроволн и найдите угол Брюстера.
Эксперимент 11: понять принцип эксперимента по дифракции Брэгга, проверить формулу Брэгга с помощью дифракции микроволн на моделируемом кристалле и измерить расстояние между кристаллическими плоскостями кубического кристаллического массива.
Эксперимент 12: изучите характеристики распространения микроволн в оптическом волокне.
