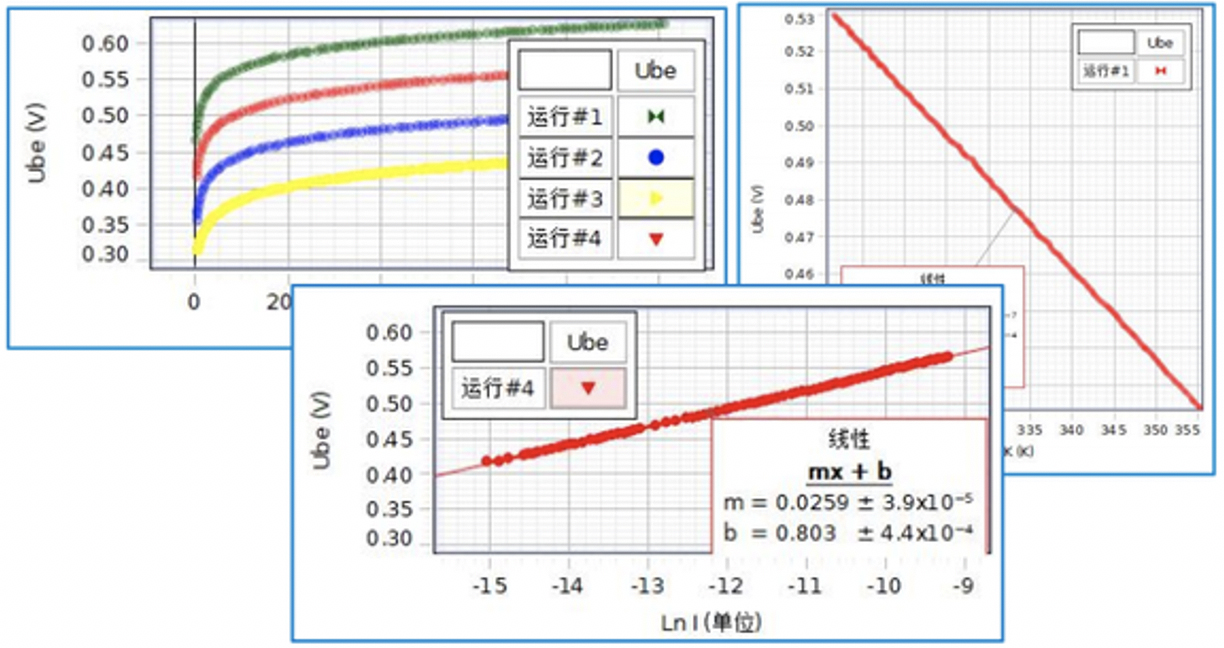

Это устройство имеет источник питания микротока, который будет использоваться в качестве прямого тока PN-перехода. Регулируя микроток для получения прямого падения напряжения на PN-переходе, можно эффективно избежать нестабильности измеренного микротока и точно измерить прямое падение напряжения. Устройство контроля температуры предназначено для получения кривой вольт-амперной характеристики PN-перехода при различных температурах, и исследуется взаимосвязь между напряжением, током и температурой PN-перехода, на основе  постоянной Больцмана k, чувствительности S и  пропускной способности кремниевого материала.

Принцип действия.

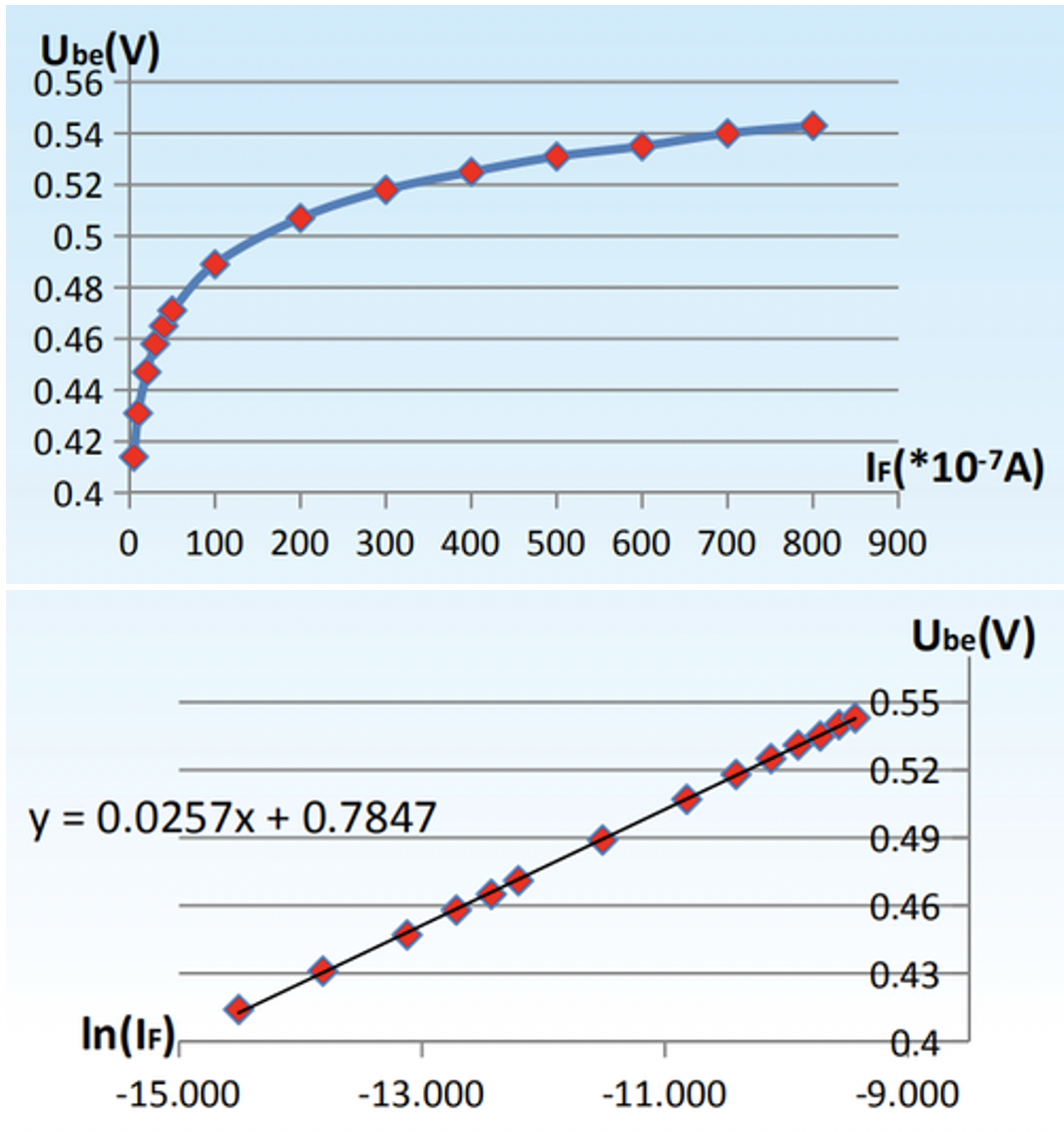

Физические свойства полупроводниковых PN-переходов являются важной основой физики полупроводников. Используя это устройство, можно изучить взаимосвязь между диффузионным током PN-перехода и напряжением. Студенты также могут узнать, что эта взаимосвязь подчиняется закону экспоненциального распределения, и что важная для физики постоянная, постоянная Больцмана, может быть точно измерена.

В то же время также можно измерить взаимосвязь между напряжением PN-перехода и термодинамической температурой. Благодаря этой связи студенты могут получить чувствительность S датчика температуры, образованного PN-переходом. Кроме того, ширина запрещенной полосы пропускания при температуре 0 K кремниевого материала может быть получена приблизительно.

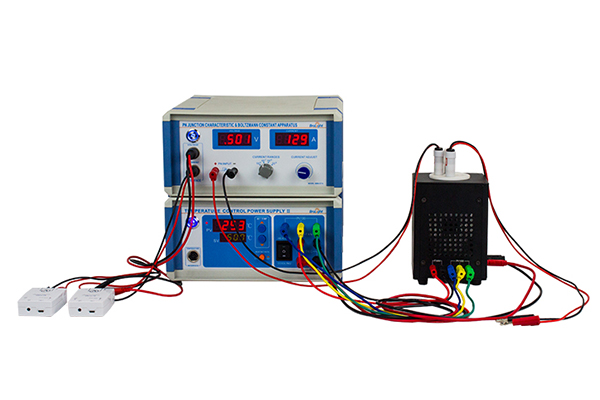

Состав установки:

BEM-5714 PN характеристика соединения и постоянный контроллер Больцмана

BEM-5051 Источник питания для контроля температуры II

BEM-5052 PN Устройство нагрева стыков

BEM-5053 PN Соединительный зонд
