Очевидный резонансный сигнал

Основываясь на современной конструкции блока обнаружения, мы можем добиться очевидного резонансного сигнала.

Положение обнаружения можно регулировать в магнитном поле.

Детектор установлен на регулируемом основании, а регулируемое основание установлено на направляющей. Детектор и образец можно регулировать в горизонтальном и вертикальном направлениях.

Регулируемое однородное магнитное поле 0-300 мТл

Магнитное поле, включая электромагнитную катушку и источник питания возбуждения, может быть установлено в диапазоне 0-300 мТл и имеет высокую однородность.

Типичные эксперименты:

1. Наблюдайте за ЯМР H + и F- образцов.

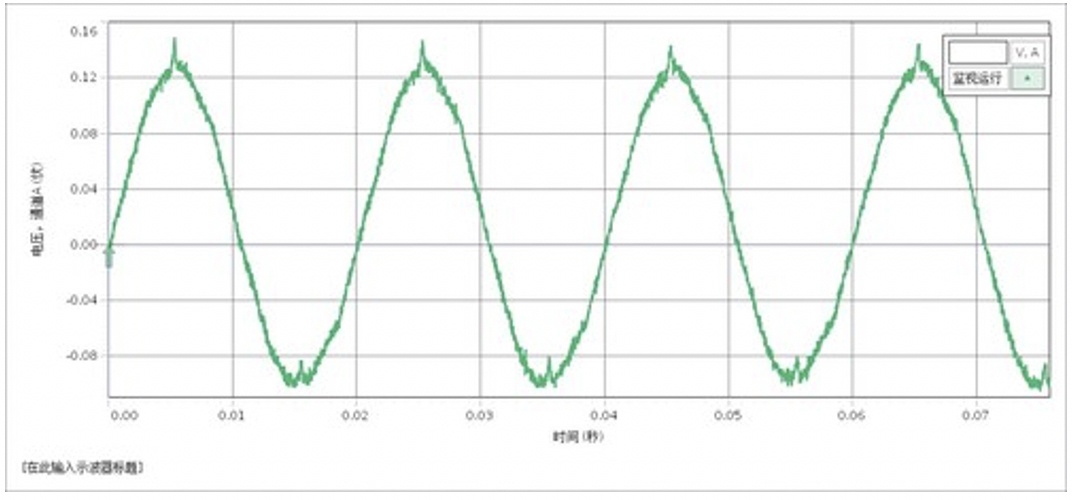

ЯМР пробы воды

ЯМР образца ПТФЭ

2. Рассчитайте g-фактор H + и F-.

g = hυ / μn • B0,

h = 6,626 × 10-34Дж • с, μn = 5,051 × 10-27Дж / Тл,

gH = 5,5857 ； gF = 5,2567.

Относительная погрешность менее 5%.

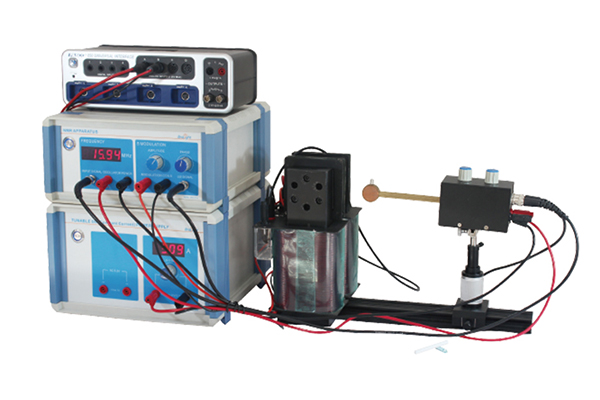

Состав установки:

Настраиваемый источник питания постоянного тока BEM-5003, 3,5 А / 6,3 В

Электромагнитная катушка BEM -5023, 5А, включая сканирующие катушки, 1А

Блок зонда ЯМР BEM -5021, включает образцы, H, F-ядро

BEM -5201-03 Оптический рельс, L300мм

BEM -5204-50 Каретка, Ш50мм

BEM-5205-25 Регулируемый держатель стойки, ход = 25 мм

BEM -5209-09 Стойка, L90мм

Аппарат ЯМР BEM -5704
