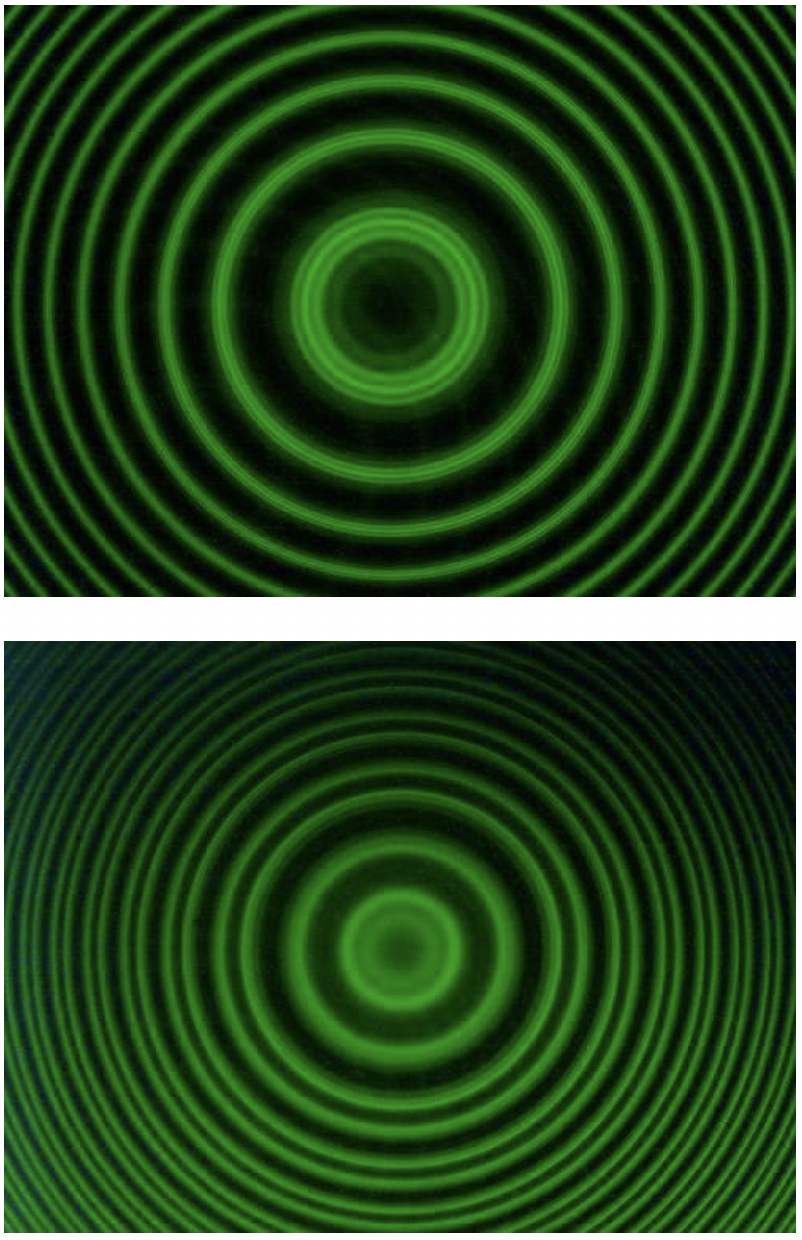

Экспериментальная установка использовала спектральную линию 546,1 нм ртутной лампы в качестве объекта для исследования эффекта Зеемана. Спектральная линия, излучаемая ртутной лампой, проходит через конденсатор для правильного схождения расходящегося света, проходит через поляризатор и оптический фильтр, образуя монохроматический свет, попадает в эталон и образует интерференционное кольцо, которое отображается с помощью объектива и камеры CMOS. Устройство содержит регулируемый источник питания постоянного тока, который регулирует величину магнитного поля, регулируя ток. Когда магнитное поле достаточно сильное, энергетические уровни начинают расщепляться и давать разные спектральные линии. Каждый уровень интерференционного кольца разделен на несколько интерференционных колец. Получение изображений и анализ данных выполняются профессиональным программным обеспечением для получения значения отношения электронов к массе e / m. Когда электромагнитная катушка повернута на 90 градусов и оптический путь снова настроен, эффект Зеемана может наблюдаться параллельно направлению магнитного поля.
Компактная конструкция
Использование высокопрочного оптического рельса промышленного класса, работа с современной оптико-механикой, экономия места на 1/3 по сравнению с обычными приборами.

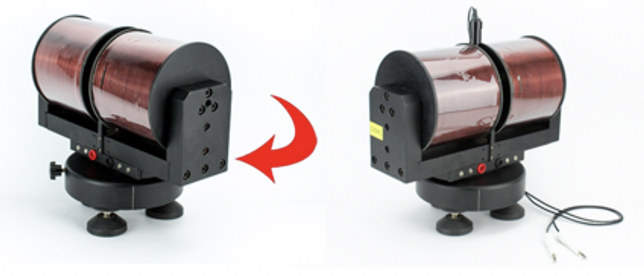

Электромагнитный блок может достигать однородного магнитного поля 0-1,2 Т. И это вращение в диапазоне 0-1200, это будет использоваться для наблюдения поперечного и продольного эффекта Зеемана.

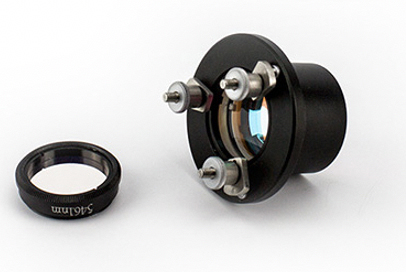

Эталон Фабри - Перо до 1 / 100λ, позволяет получить 9 линий разделения от K до K-2 класса
Эталонное исполнение F-P делает линию разделения очевидной, четкой и четкой.
Состав установки:
Блок изображения BEM-5008, включает камеру CMOS и объектив, f = 50 мм, 2 миллиона пикселей
BEM -5402 Интерферометр Фабри-Перо, 546,1 нм
Интерференционный фильтр BEM -5403, 546,1 нм
BEM -5404 Поляризационный фильтр
Конденсаторная линза BEM -5405, f = 131,2мм
BEM-5203 Прецизионный кинематический оптический кронштейн, Φ45 мм, 2D
BEM-5213 Горизонтальный регулируемый прецизионный кинематический оптический кронштейн, Φ45 мм, ход = 36 мм, 3D
BEM -5201-06 Оптический рельс, L600мм
BEM -5204-50 Каретка, ширина 50 мм (3)
BEM-5205-25 Регулируемый держатель стойки, ход = 25 мм (3)
BEM -5209-09 Стойка, L90мм (3)
BEM -5009 Ртутная лампа, 10А, 3Вт
Электромагнит BEM -5010 с полюсными башмаками, 5А, 1,2Т
Соединительный блок BEM -5202
Настраиваемый источник питания постоянного тока BEM-5012, 6А
