Эффект гигантского магнитосопротивления относится к явлению, при котором удельное сопротивление магнитного материала сильно изменяется при наличии внешнего магнитного поля по сравнению с тем, когда внешнее магнитное поле отсутствует. Гигантское магнитосопротивление  - это квантово-механический эффект, который возникает из-за слоистой магнитной тонкопленочной структуры. Эта структура образована путем попеременного ламинирования тонких слоев ферромагнитного материала и неферромагнитного материала. Когда магнитные моменты ферромагнитного слоя параллельны друг другу, рассеяние носителей и спинов наименьшее, и материал имеет наименьшее сопротивление. Когда магнитный момент ферромагнитного слоя антипараллелен, рассеяние, связанное со спином, является самым сильным, а сопротивление материала наибольшим.

Основное содержание этого эксперимента включает измерение и исследование характеристик магнитоэлектрического преобразования гигантского магниторезистивного аналогового датчика GMR (Giant magnetoresistance), магниторезистивных характеристик GMR и характеристик магнитоэлектрического преобразования переключателя GMR(цифрового) датчика, а также исследование измерения тока с помощью аналогового датчика GMR. Исследование и применение характеристик датчиков градиента GMR, а также принципа и процесса обучения магнитной записи и магнитному считыванию.

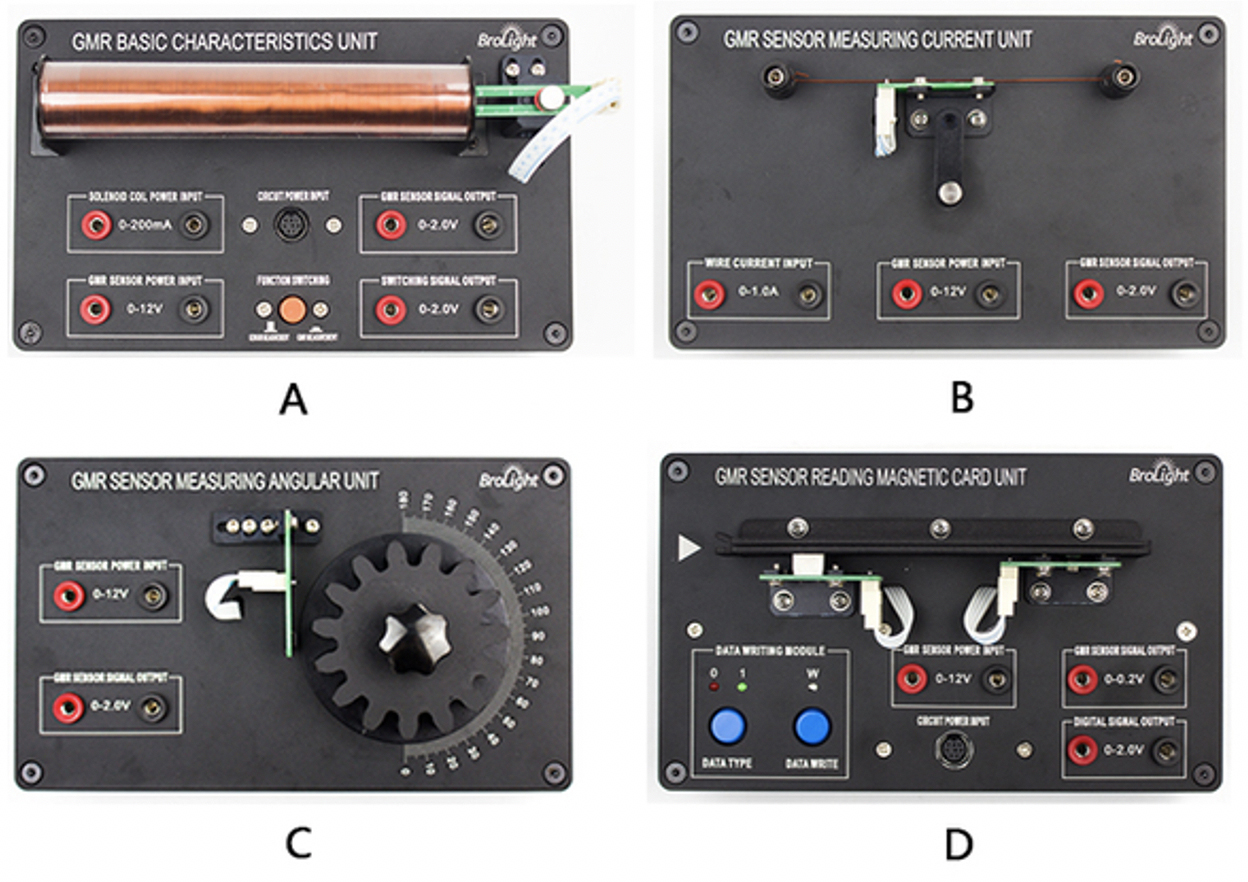

Независимые экспериментальные модули:

• A, модуль измерения основных характеристик гигантского магниторезистивного эффекта GMR;
• B, модуль измерения тока гигантского магниторезистивного эффекта GMR;
• C, модуль измерения углового смещения шестерни гигантского магниторезистивного датчика градиента GMR;
• D, гигантский магниторезистивный модуль чтения и записи магнитных карт GMR.

Проведите следующие эксперименты:

(1) Измерьте характеристическую кривую магнитоэлектрического преобразования аналогового датчика GMR.

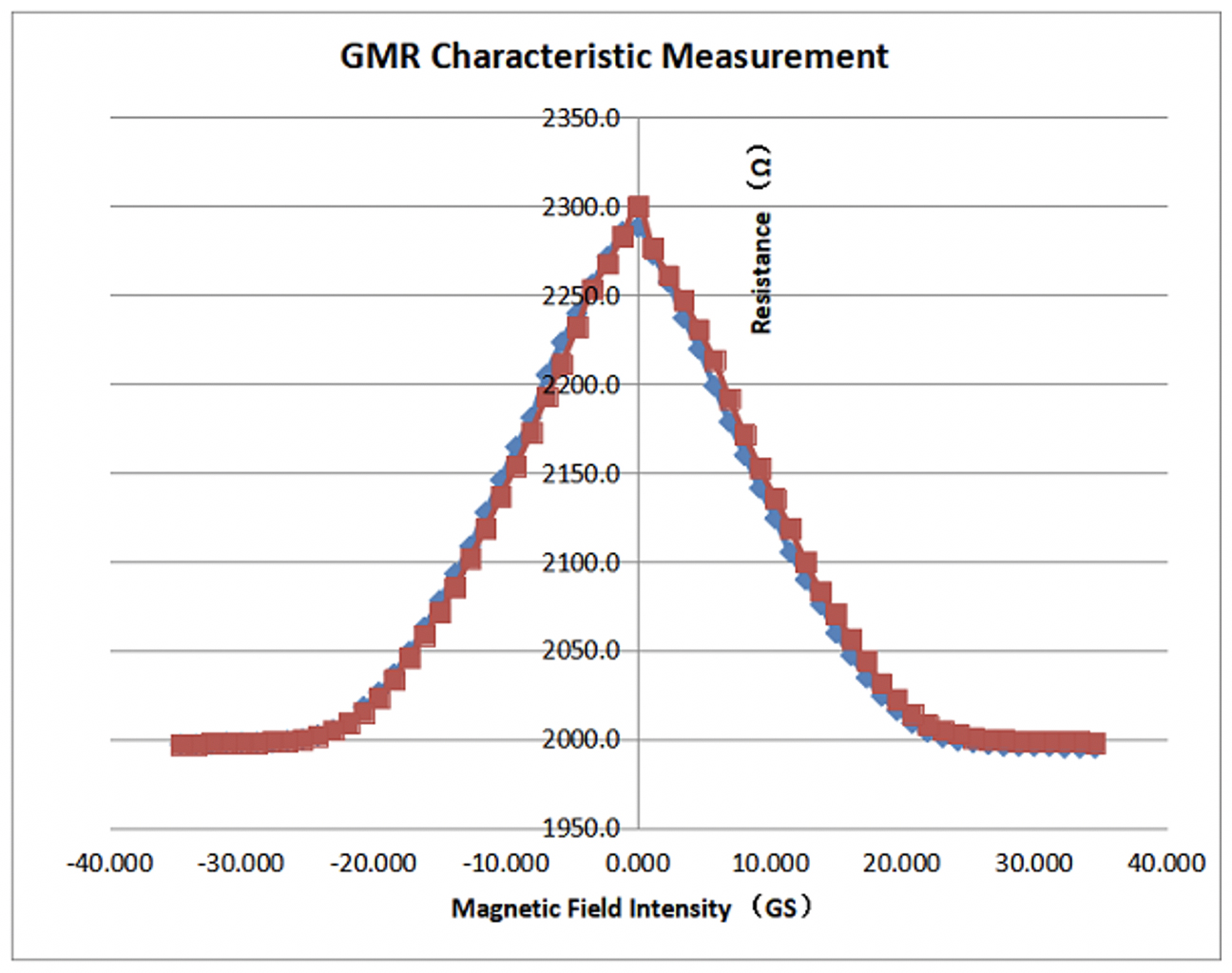

(2) Измерьте характеристическую кривую магнитного сопротивления GMR.

(3) Измерьте характеристическую кривую магнитоэлектрического преобразования датчика GMR-переключателя (цифрового).

(4) Измерьте кривую распределения магнитного поля соленоида под напряжением.

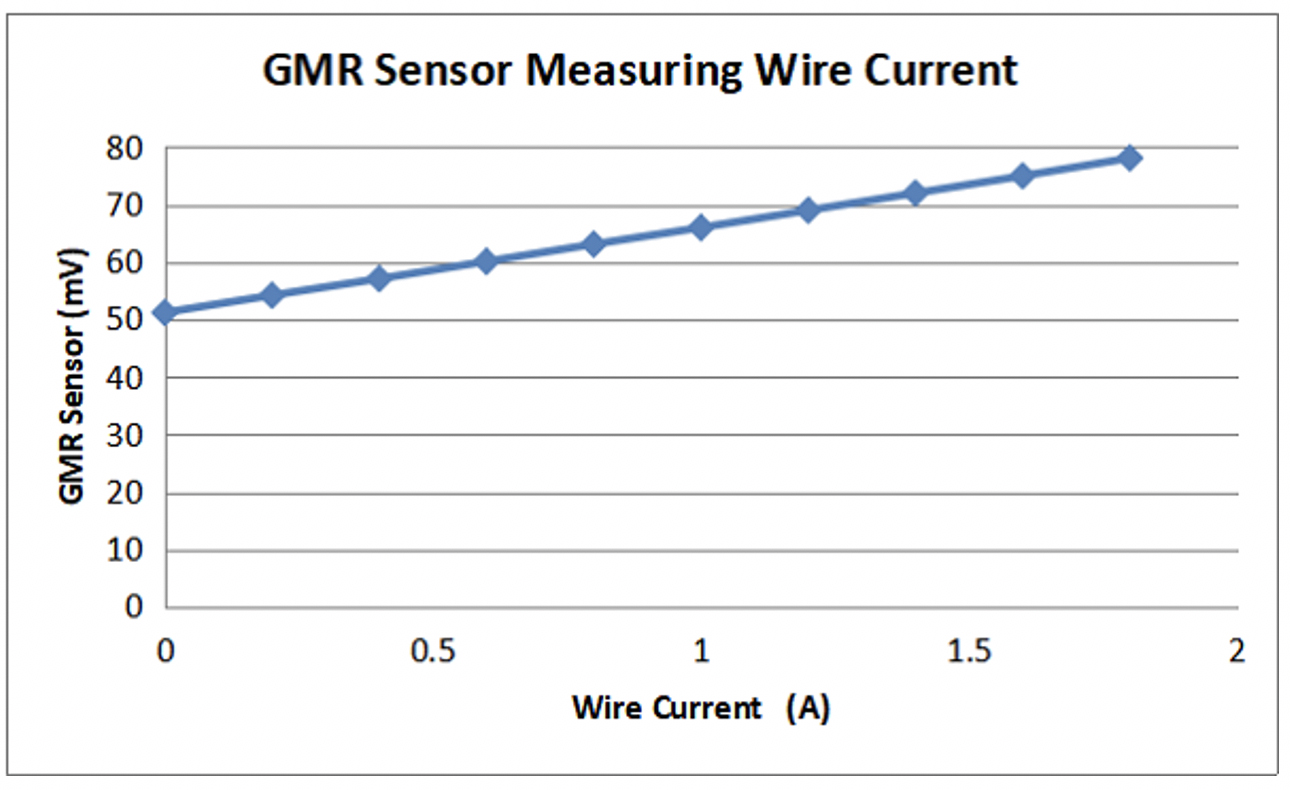

(5) Измерьте ток в проводе датчиком GMR.

(6) Используйте датчик градиента GMR для измерения углового смещения шестерни, чтобы понять принцип действия датчика скорости (скорости) GMR.

(7) Принцип записи и чтения магнитных карт через датчик GMR.

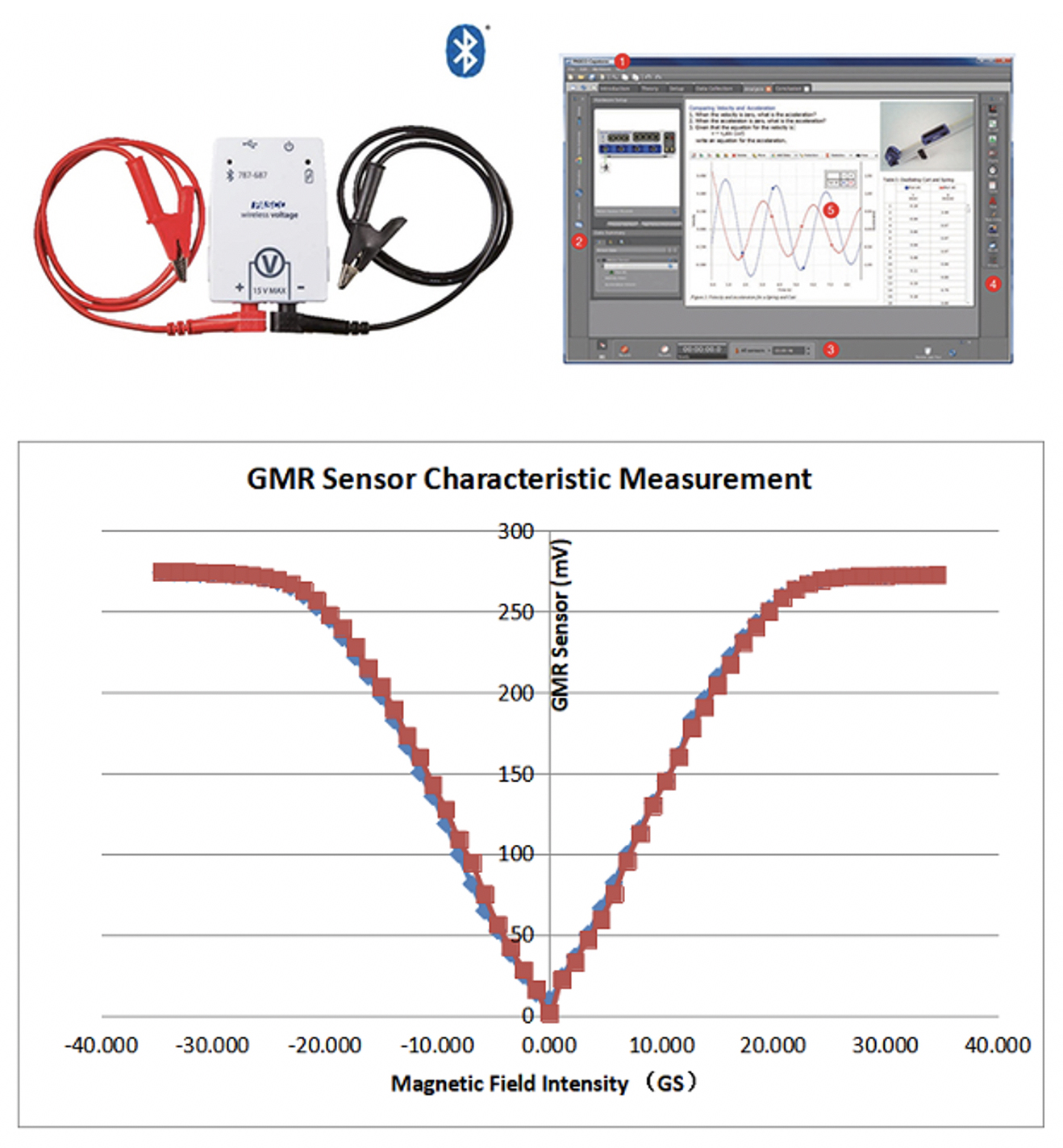

Удобный интерфейс сбора данных: источник питания эксперимента оснащен 4 интерфейсами сбора аналоговых данных, которые могут быть подключены к датчику напряжения и программному обеспечению сбора данных PASCO, и может собирать большой объем данных в режиме реального времени для анализа результатов испытаний, которые могут удобно, быстро и эффективно дополнять содержание эксперимента.

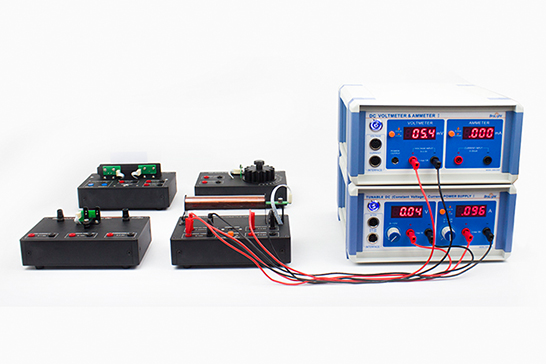

Состав установки:

Регулируемый источник питания постоянного тока (постоянное напряжение и постоянный ток) I, 12В / 1А BEM-5055

Измеритель постоянного напряжения и тока I, 2В / 20мА BEM -5056

Гигантский магниторезистивный модуль измерения основной характеристики BEM -5717

Модуль тока измерения гигантского магнитного сопротивления BEM -5718

Гигантский магниторезистивный модуль измерения угловых перемещений BEM -5719

Гигантский магниторезистивный считыватель магнитных карт BEM -5720

Соединительный провод, банановый штекер, 0,8 м, красный BC-105084 [4]

Соединительный провод, банановый штекер, 0,8 м, черный BC-105083 [4]

Соединительный провод, восьмиконтактный мини-провод BC-105243

Шнур питания BC-105075 【2】

Руководство пользователя CD-M-BEX-8511B
