Эксперименты:
a) Наблюдение за интерференцией света (полосы равной толщины, изоклинные полосы, полосы белого цвета);
б) Измерение длины волны гелий-неонового лазера;
c) Измерение когерентной длины источника света и фильтра;
г) Наблюдение за явлением интерференции многолучевого излучения с помощью системы Фабри Перо;
д) Измерение толщины и показателя преломления фильтра;
е) Измерение показателя преломления воздуха (Нужен SEM-5702-02).
Технические параметры:
а) Двухмерный точный регулируемый шаг винта: 0,25 мм;
б) Чугунные пьедесталы и направляющие обеспечивают хорошую устойчивость;
c) Точность считывания: 0,0001 мм;
г) Плоскостность светоделителей и компенсационных пластин: λ / 30.
Характеристики:
- Ход 100 мм или 200 мм
- Индексирование микромаховика составляет 0,0001 мм.
- Точность измерения длины волны: когда число полос равно 100, относительная погрешность монохроматической длины волны менее 2%
- Погрешность линейности трека составляет ± 16 ".
- Плоскостность разделительной и компенсационной пластин λ / 30.
- Плоскостность подвижного и эталонного зеркал λ / 20
- Шаг точного крепления 2D составляет 0,25 мм
Типичные эксперименты и данные
a) Наблюдение за интерференцией света (полосы равной толщины, изоклинные полосы, полосы белого цвета
б) Измерение длины волны гелий-неонового лазера

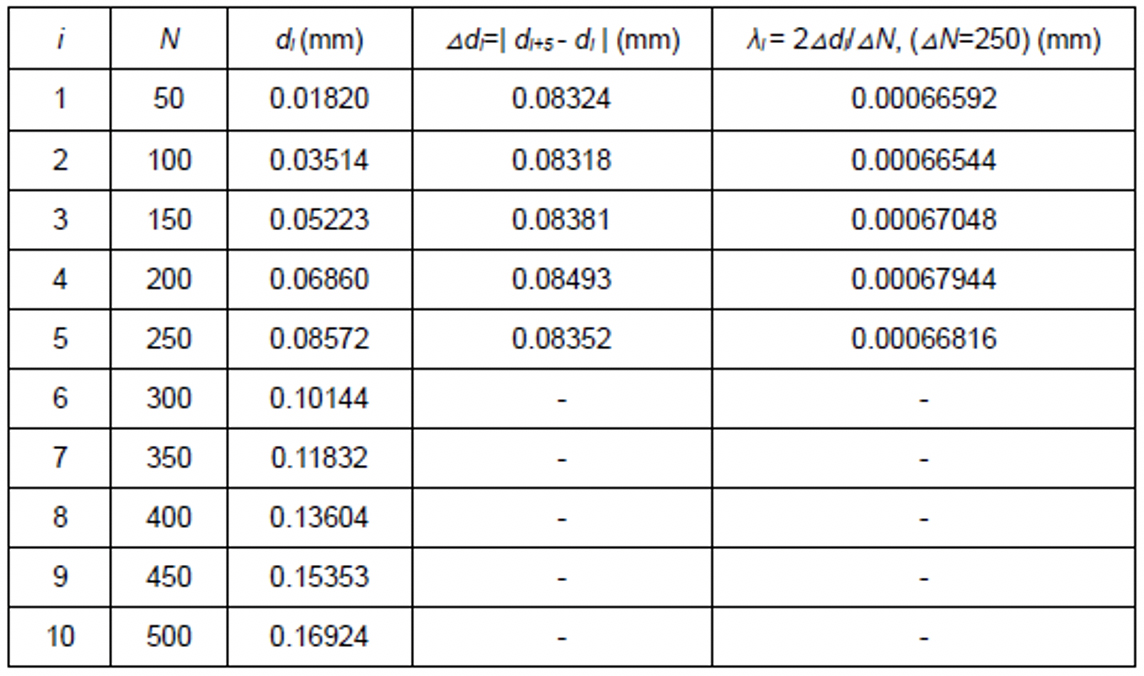

N: количество витков; di: расстояние; λi: длина волны
λсреднее = 0,000669888 мм = 669,888 нм
U = 0,00005 мм = 50 нм (погрешность прибора)
λ = λсреднее ± U = 669,888 ± 50 нм 4
c) Измерение когерентной длины источника света и фильтра;
г) Наблюдение за явлением интерференции многолучевого излучения с помощью системы Фабри Перо;
д) Измерение толщины и показателя преломления фильтра;
е) Измерение показателя преломления воздуха (Нужен SEM-5702-02).
1) Интерферометр Майкельсона с гелий-неоновым лазером, ход 100 мм, SEM-5702-01
2) Интерферометр Майкельсона с гелий-неоновым лазером, ход 200 мм, SEM-5702-02
