Базовая версия интерферометра Майкельсона (CA-1300) представлена ​​для обучения обработке, настройке и измерению системы интерферометра. Обсуждаются такие основы, как свойства гауссовых пучков, волновые фронты и интерференционные картины. Введена ширина спектральной полосы излучения лазерного источника и измерено его влияние на контраст интерферометра. Измерение длины когерентности He-Ne-лазера показывает студентам дополнительные параметры интерферометров.

В дополнение к удлинителю CA-1301 базовый интерферометр Майкельсона округлен до технического интерферометра. Измерение длины с помощью этого гомодинного лазерного интерферометра основано на электронном подсчете полосы. Метод квадратурного детектирования позволяет определить направление и число шагов движения одного зеркала интерферометра. Электроника компаратора оцифровывает аналоговые синусоидальные и косинусные сигналы, генерируемые блоком детектирования. Направленное на счетчик событий количество полос регистрируется и может быть преобразовано в меру длины.

Опция CA-1302 расширяет технический интерферометр за счет моторизованной ступени перевода и контроллера, чтобы продемонстрировать применение в промышленности калибровки неизвестной длины. Через ПК устанавливается диапазон перемещения, кодируется контроллером и пересылается на этап трансляции. Значение, измеренное интерферометром, сравнивается с пройденным расстоянием и, следовательно, с установленным значением. С учетом поправки на условия окружающей среды (давление и влажность) значение интерферометра определяет стандарт калибровки.

Образовательные цели исследования

• HeNe Laser
• Контрастность, длина когерентности
• Двухлучевое вмешательство
• гомодинный интерферометр
• Технический интерферометр
• Обнаружение краев, подсчет и интерполяция
• кривые Лиссажу
• Определение длины

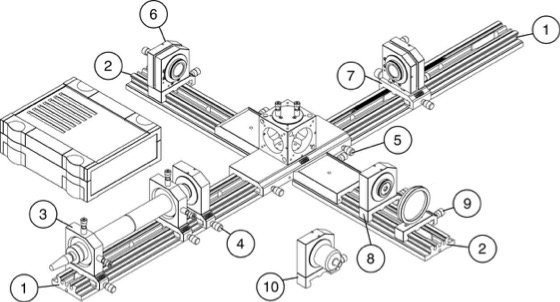

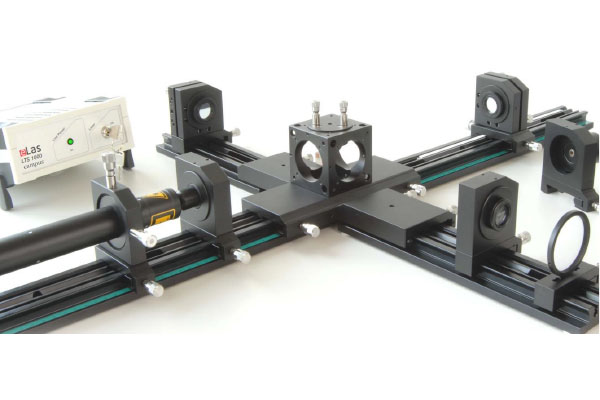

Установка и компоненты Интерферометр Майкельсона CA-1300

1 оптический плоский рельс 500 мм со шкалой (2x)

2 Оптическая плоская рейка 300 мм со шкалой (2x)

3 HeNe Laser с держателем регулировки X / Y на держателях

4 расширителя луча в держателе на держателе

5 Блок разделения луча в регулируемом держателе на поперечине

6 Плоское зеркало в держателе регулировки на держателе

7 Плоское зеркало в держателе регулировки на держателе с реечным приводом

8 Оптика расширения луча для интерференционных картин на несущей

9 Экран для интерференционной картины на несущей

Детектор PIN-Photo 10 с держателем на держателе и кабелем BNC

11 Вставка целевого экрана

12 Набор для чистки оптики

13 Руководство пользователя

Измерения и обработка

• • Сборка и юстировка интерферометра Майкельсона
• • Представление интерференционных картин
• • Измерение контрастной функции и длины когерентности
