Поток данных по всему миру резко возрастает благодаря таким коммуникациям, как телефон и Интернет. Передача данных основана на волоконной оптике в сочетании с лазерными диодами. Основными блоками такой линии передачи данных являются передатчик, преобразующий электрические сигналы в оптические, стекловолоконный кабель и приемник, преобразующий оптические сигналы в электрические. Периферийные устройства могут быть всевозможными аудио и видео устройствами или другими цифровыми носителями.

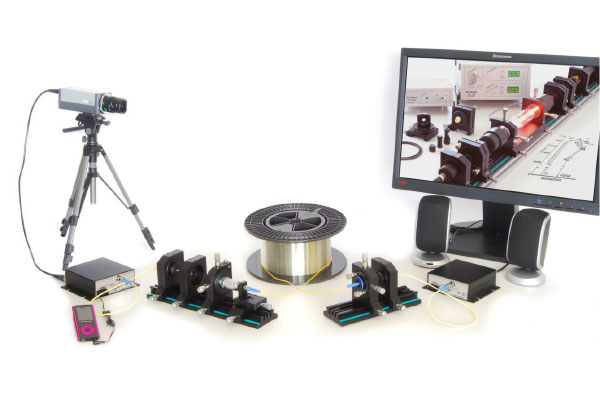

Учебный комплект для передачи данных демонстрирует передачу цифрового сигнала по оптической линии 5 км. Источник видеосигнала, состоящий из цветной видеокамеры и источника стереозвука, состоящего из MP3-плеера, подключен к оптическому передатчику. Через предоставленное волокно аудио, а также видеосигналы передаются одновременно на оптический приемник. На стороне приемника оптический сигнал преобразуется в электрический сигнал, который передается на монитор, отображающий изображение, снятое видеокамерой. Переданный аудиосигнал воспроизводится парой активных динамиков. В полной версии (CA-1440) два воздушных зазора, состоящие из волоконно-оптических соединительных и соединительных модулей, позволяют вносить потери сигнала. Трудность соединения лазерного света в волокне может быть продемонстрирована. Фотодетектор позволяет обнаруживать световой сигнал в этих положениях.

Образовательные цели исследования

• лазерные диоды
• Оптические стекловолокна
• фото детектор
• Обработка оптоволоконного кабеля
• Модуляция лазерных диодов
• видеокамеры
• Передача видеосигнала
• Оптическое обнаружение сигнала
• Соединение света в волокно
• Потери сигнала

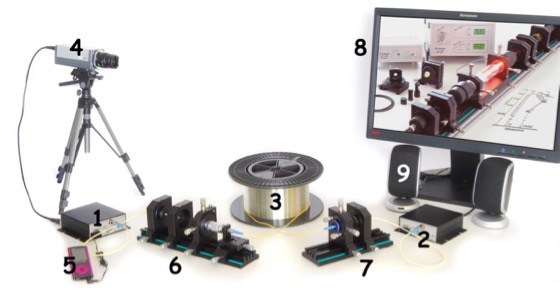

Настройка и компоненты

1 передатчик оптического сигнала (1 видеоканал / 2 аудиоканала)

2 оптических приемника сигнала (1 видеоканал / 2 аудиоканала)

3 5000 м оптического стекловолокна

4 цветная видеокамера на штативе

5 MP3-плеер

6 Передатчик испытательного устройства для легкой связи (только полная версия)

7 Приемник испытательного блока легкой связи (только полная версия)

8 Дисплей с плоским экраном

9 пар активных стереодинамиков

10 Набор необходимых соединительных кабелей, соединительных волокон и адаптеров

11 Руководство пользователя (не показано)
