Именно коммуникационная технология потребовала увеличения скорости передачи данных и положила начало решению этой проблемы, посылая сигналы по тонким прядям стеклянных волокон. Он начался около 40 лет назад в научно-исследовательских лабораториях (Corning, Bell Labs и т. Д.) И был впервые установлен в Чикаго в 1976 году. К началу 1980-х годов оптоволоконные сети соединялись на большие расстояния, а в 90-х годах телевидение начало использовать оптоволокно для повысить надежность своих сетей. Со временем телефон и интернет, компьютеры и локальные сети начали использовать стекловолокно. Континенты соединились через стекловолоконный кабель, проложенный через океаны. Появились приложения в автомобилях, самолетах, кораблях и аудио / видео. В наше время коммуникационные технологии без стекловолоконной оптики немыслимы.

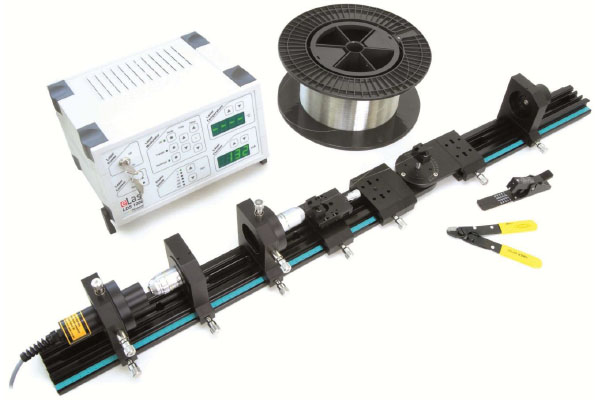

Этот учебный комплект отлично подходит для всестороннего введения в теорию и работу со стекловолокном. Обучение стекловолокна путем зачистки и расщепления с помощью соответствующих инструментов учат. Комплект позволяет студентам соединять лазерный свет в многомодовое и одномодовое волокно соответственно. Измерение параметров волокна, таких как числовая апертура и потери при передаче, выполняются. Все необходимые механические, оптические и электронные компоненты для установки включены. Для измерений с временным разрешением требуется осциллограф 100 МГц, который можно заказать в качестве опции.

 Образовательные цели исследования

• Характеристика волокон
• Направление света в волокнах
• лазерные диоды
• Снятие и расщепление волокон
• Оптика сцепления
• Связь через стекловолокно

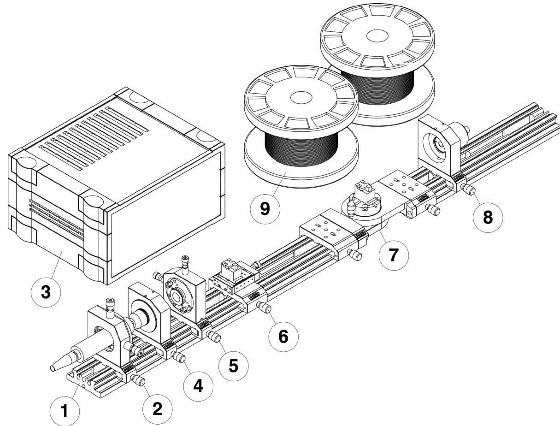

Настройка и компоненты

1 комплект из одной плоской рейки 500 мм и одной 400 мм со шкалой

2 лазерных диода в XY-регулировке на носителе

3 Блок управления лазерным диодом LDS1200

4 коллиматора для лазерного диодного луча

5 XYрегулировочный держатель с волоконной оптикой на держателе

6 Держатель волокна на стадии перевода

7 Держатель волокна на шарнирном соединителе

8 PIN-фото детектор в держателе на носителе

9 оптических стекловолокон 2 x~ 1000 м (одномодовый и многомодовый)

10 Тесак и стриппер (не показан)

11 ИК-детектор карты 800-1600 нм (не показан)

12 Комплект из 3 кабелей BNC(не показаны)

13 Руководство пользователя (не показано)

 Измерения и обработка

Возможные измерения представлены в следующем списке:

• Выходная мощность лазерного диода в зависимости от тока

Относительная выходная мощность лазерного диода, используемого для оптической накачки, может быть измерена в зависимости от тока инжекции. Оцениваются такие параметры, как лазерный порог и эффективность наклона.

• Подготовка конца волокна

Подготовка концов волокна для подключения лазерного света внутрь и наружу волокна должна быть обучена. На этом этапе проводится обучение правильному обращению с инструментами для снятия и расщепления волокон. Результат - прямые поверхности волокна для правильного запуска лазерного света к волокну.

• Выравнивание соединительной оптики

При подаче лазерного света на волокно очень важно правильное выравнивание луча относительно конца стекловолокна. Если луч плохо сфокусирован на сердцевине волокна, порции света будут проходить через волокно через оболочку волокна, вызывая шумную структуру света, обнаруженного на конце волокна (более низкий сигнал). В случае хорошо сфокусированного луча волокно выдает гладкий лазерный сигнал (верхняя кривая).

• Время работы света в волокнах

В режиме прямоугольной модуляции лазерного диода передний фронт лазерного сигнала до и после ввода стекловолокна отображается на левом графике вместе с появлением профиля переключения тока диода. Замечено, что два световых сигнала задерживаются относительно тока диода, но также и относительно друг друга. По последней задержке измеряется время прохождения светового сигнала в стеклянном волокне и может быть рассчитана длина волокна (при известном показателе преломления) или показатель преломления волокна (при известной длине волокна).

• Угол приемки и числовая апертура

Фотодетектор соединен с оптоволоконным соединителем через шарнирный соединитель (часть 7). Это позволяет обнаруживать свет, выходящий из конца волокна под углом. Измерение интенсивности света как функции угла петли показано на левом графике. Из этой кривой определяется угол приема волокна и вычисляется числовая апертура.
