Система MicroVec Mini PIV самое экономичное и простое решение система велосиметрии изображения частиц PIV.

Экспериментальная диагностика потока часто требует огромных вложений, которые многие исследовательские организации или частные лица не могут себе позволить из-за ограниченного бюджета. Это значительно ограничивает доступ к знаниям в базовых образовательных исследованиях, а также ограничивает создание новых знаний в области перспективных исследований. Специальные научно-образовательные институты, которые не могут получить ведомственное финансирование, не имеют шансов провести исследование с использованием PIV.  MicroVec удовлетворяет основным потребностям пользователей, и теперь экспериментальная установка визуализации потока частиц для исследовательских и образовательных целей стала доступной, сохраняя при этом анализирующую способность типичной системы велосиметрии PIV. Таким образом, в сочетании с хорошо интегрированными аппаратным и программным обеспечением, MicroVec предлагает систему Mini PIV, которая может использоваться исследователями со всего мира по беспрецедентно низкой цене на рынке PIV.

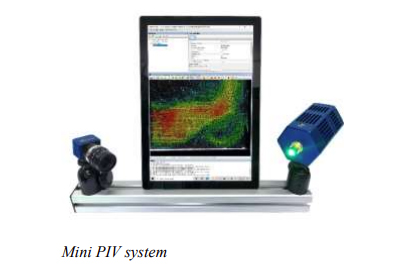

Система велосиметрии изображения частиц (PIV): Mini PIV

Велосиметрия по изображению частиц (PIV) - это метод визуализации оптического потока, используемый в образовании и исследованиях. Он может обеспечить мгновенное измерение скорости и связанные свойства в жидкостях. Жидкость засеивается трассирующими частицами, которые освещаются лазером. Изображения освещенных частиц фиксируются камерой. Последовательность полученных изображений затем обрабатывается для определения поля скорости потока. Дальнейшая обработка приводит к вычислению вихрей, линии тока или любого желаемого параметра потока. Программное обеспечение PIV используется для обработки оптических изображений. Несмотря на то, что система Mini PIV в основном нацелена на клиентов с бюджетными ограничениями, высокоточный программный пакет Microvec предоставляет мощный инструмент, характеризующийся стандартными алгоритмами и интуитивно понятным интерфейсом. Система Mini PIV подходит как для измерения воздуха, так и воды, скорость потока которых может достигать 20 м/с.

Система оснащена полностью герметичным диодным лазером (532 нм, твердотельный (DPSS) зеленый лазер с диодной накачкой, 1 Вт), который подходит для мест, где использование более чувствительных лазеров Nd: YAG (например, под водой) не рекомендуется. Камера CMOS с интерфейсом USB делает работу чрезвычайно простой, а разрешение 640 × 480 пикселей при 800 кадрах в секунду позволяет осуществлять наблюдения на достаточно высокой скорости. Кроме того, помимо экономичности и простоты, с системой Mini PIV поставляется планшет Surface Pad, что делает систему полностью портативной.

Ключевые особенности и преимущества:

• • Система Mini PIV поставляется полностью готовой к использованию и проста в эксплуатации
• • Система Mini PIV не ограничивается только простотой использования и низкой стоимостью, а также универсальность системы позволяет использовать ее в широком диапазоне приложений.
• • Управление системой через планшет делает ее самой портативной, по сравнению с системами других производителей.
• • Изучение механических проблем жидкости через художественные технологии помогают создавать новые знания и повышать творческие способности и исследовательские навыки.
• • Интуитивно понятное и простое в использовании программное обеспечение.

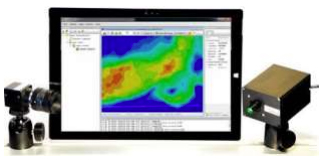

Компоненты системы:

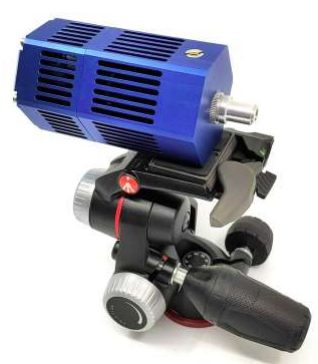

• Лазер: лазер DPSS мощностью 1 Вт, работающий на длине волны 532 нм, поддерживает режим двойной экспозиции.

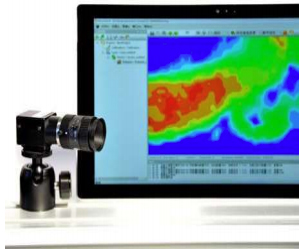

• Камера: CMOS-камера с разрешением 640 × 480 (VGA) и полная частота кадров 800 кадров в секунду.

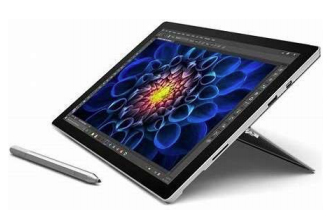

• Планшет: Surface Pro 4: Intel core m3, оперативная память 4G, 128 SSD, встроенная графическая карта.
• Пакет высокоточного программного обеспечения PIV 2D2C на базе Windows 10: управление получением и обработкой изображений; легкий контроль всех аппаратных компонентов; онлайн-функция получения изображений частиц и анализа скорости

Область применения:

Широкий диапазон применений в воде или воздухе, можно использовать систему, в исследовательских лабораториях, при полевых измерениях и даже в условиях академической аудитории. Некоторые из этих фундаментальных тем включают возможность изучения таких явлений, как сдвиг, завихренности, обтекание тела, потенциальные потоки, границу слоя, полностью разведённые потоки, линии тока и т.д.
