Еще раз можно измерить характерный лазерный порог и эффективность наклона для волоконного лазерного диода (1550 нм) этого комплекта расширения (см. Первый пример выше).

Дальнейшие тесты с этим комплектом расширения показаны в следующих разделах:

• Усиление сигнала (1)

Непрерывная накачка эрбиевых волокон на длине волны 980 нм и вставка затравочного сигнала на длине волны 1550 нм демонстрирует физические свойства усилителей на основе волокон, легированных эрбием: слабый входной сигнал получается благодаря огромному коэффициенту, зависящему от длины активного волокна и возбуждения. Усиление сигнала при 1550 нм исследуется как функция длины волокна, мощности накачки или мощности сигнала.

Верхняя кривая: усиленный сигнал через 3 м эрбиевое волокно

Нижняя кривая: сигнал при 1550 нм без накачки.

• Усиление сигнала (2)

В то время как измерения предыдущего примера проводились с модулированным сигналом и непрерывной накачкой, этот пример показывает эффект модулированной накачки с непрерывным сигналом. Наглядно видно, как затухание флуоресценции сигнала и влияние различных длин волокон на интенсивность сигнала.

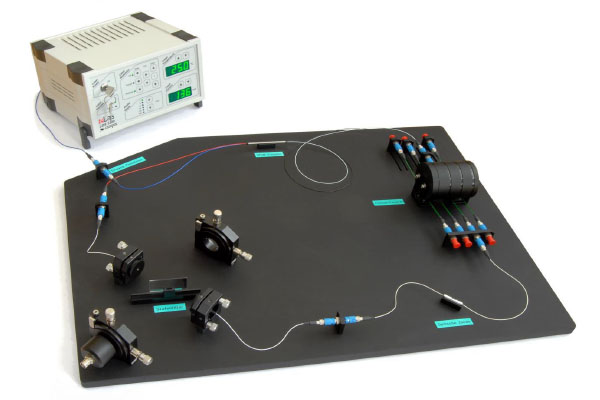

Гибкость экспериментальной установки позволяет проводить испытания EDFA с сигналом и светом накачки в одном направлении или в противоположных направлениях в активном волокне. Кроме того, усиление может быть исследовано с или без вставленного оптического диода.
