Набор из четырех лазерных зеркал с отражательной способностью от 80% до 99% при длине волны 1064 нм предоставляется в этом наборе. Зеркала позволяют выполнять измерения, для которых важна отражательная способность зеркал. Показано влияние отражательной способности на лазерный порог и эффективность наклона. Максимальная мощность лазера в зависимости от отражательной способности измеряется. Лазерные пороги для разных зеркал построены и экстраполированы для минимального порогового значения.

Образовательные цели исследования

• Выходная мощность и потери лазера при изменении выходной связи
• Минимальный лазерный порог с различными лазерными зеркалами
• Эффективность наклона с различными лазерными зеркалами
• С активным или пассивным Q-Switch: порог, форма импульса, длительность и энергия лазерных импульсов

Компоненты

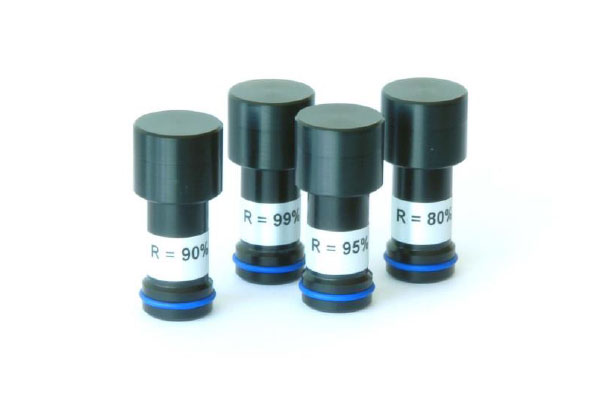

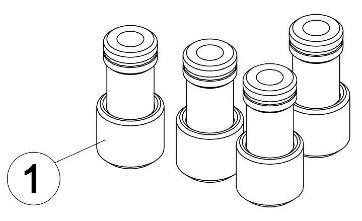

1 комплект из четырех лазерных зеркал с отражательной способностью 80%, 90%, 95% и 99% в креплениях зеркал

Измерения и обработка

• Порог YAG и эффективность наклона

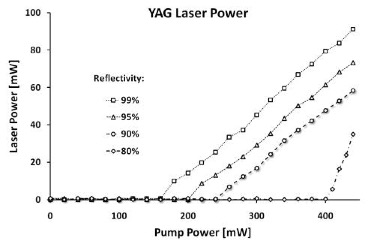

Выходная мощность Nd: YAG-лазера может быть измерена в зависимости от мощности накачки лазерного диода. Такие параметры, как лазерный порог и эффективность наклона, оцениваются для каждого из четырех зеркал.

• Влияние передачи зеркала

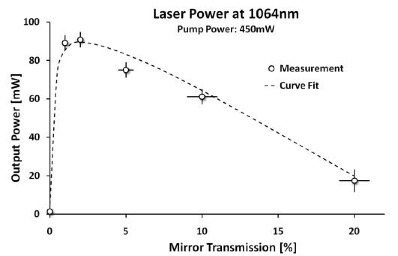

Измеряется мощность лазера Nd: YAG при фиксированной мощности накачки. На графике в зависимости от коэффициента пропускания зеркала можно получить зависимость мощности от величины отражения. Используя зеркало выходного ответвителя (R = 98%) и зеркало удвоения частоты (R = 99,9%), теоретическая кривая может быть адаптирована к измеренным значениям.

• Экстраполированный лазерный порог YAG

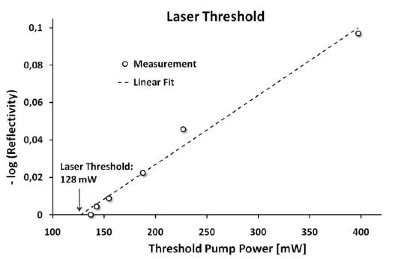

При построении отрицательного логарифма отражательной способности зеркал относительно пороговых значений лазера можно выполнить линейное приближение. Пересечение подобранной кривой с осью x указывает минимальный лазерный порог, теоретически достигнутый с помощью резонатора, построенного из зеркал со 100% отражательной способностью.
