Кристалл Cr: YAG действует как насыщаемый поглотитель в резонаторе. Наблюдается череда иглоподобных импульсов. Частота импульсов зависит от мощности накачки и выравнивания резонатора. При колебаниях более чем в одном поперечном режиме появляются две или более серии импульсов. Фильтр нейтральной плотности в настройках позволяет избежать насыщения фотодетектора. В комбинации с CA-1231 можно показать SHG внутри и вне полости.

Образовательные цели исследования

• Эффект нелинейной оптики: пассивная модуляция добротности Nd: YAG-лазера.
• Применение насыщаемого абсорбера
• Генерация коротких импульсов пассивной модуляцией добротности
• Характеристика генерации импульса: порог, форма импульса, длительность и энергия
• С удвоением частоты: по сравнению с внутрирезонаторной генерацией второй гармоники в непрерывном и импульсном режимах

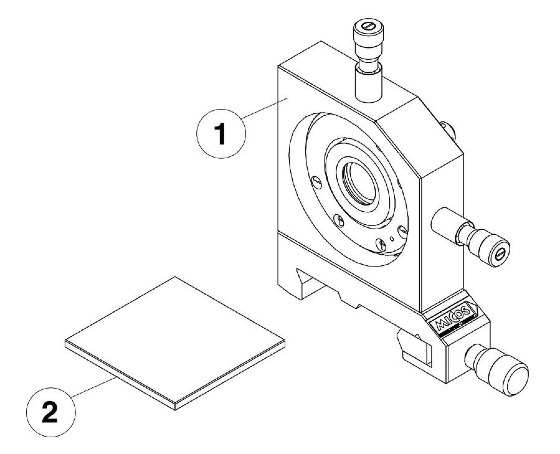

Components

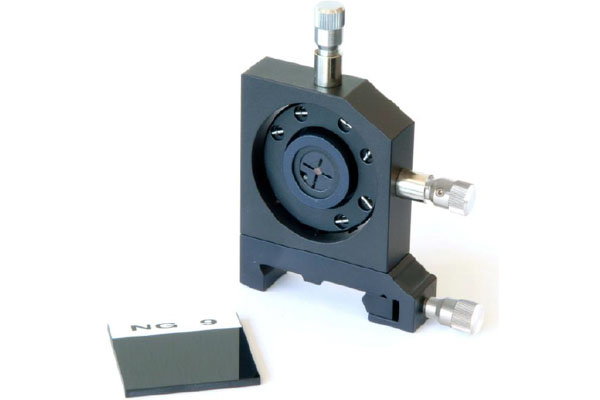

1 Cr4 +: насыщаемый кристалл поглотителя YAG, покрытый AR / AR при 1064 нм в 5-осевом регулировочном держателе на держателе

2 Оптический фильтр плотности NG 9

3 BNC с шунтом 50 Ω (не показан)

Измерения и обработка

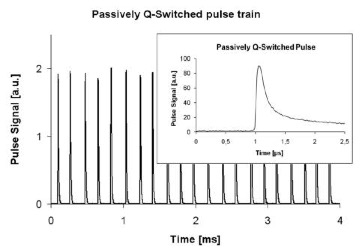

• Пассивно дросселированные импульсы

Используя насыщенный кристалл поглотителя в держателе регулировки по 5 осям, достигается пассивное q-переключение и генерируются последовательности импульсов, как показано в стороне. Можно увеличить масштаб одного импульса (вставить) время его нарастания и спада, а также ширину импульса менее 200 нс.

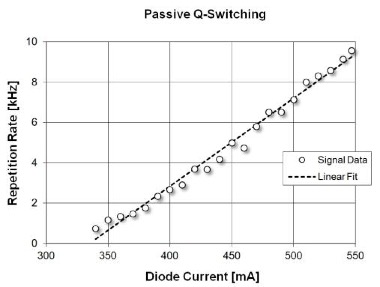

• Частота повторения импульсов

Частота повторения импульсов пассивно коммутируемого сигнала может быть измерена как функция тока диода накачки. В результате получается красиво линейное поведение.
