Кристалл KTP преобразует излучение Nd: YAG внутри резонатора в зеленый свет. Для зеленого излучения свыше 5 мВт предусмотрено выходное зеркало с высокой пропускной способностью при 532 нм. Используя ИК-поглощающий фильтр, измеряется квадратичный отклик процесса SHG. Модули поперечного резонатора Nd: YAG-лазера впечатляюще визуализируются SHG.

 Образовательные цели исследования

• Эффект нелинейной оптики: генерация второй гармоники при повышении частоты
• Свойства режима поперечного резонатора (TEM00 и выше)
• Силовая функция излучения ГВГ
• В отличие от внутриполостной генерации второй гармоники в непрерывном режиме
• С активным или пассивным q-переключателем: в отличие от внутрирезонаторной генерации второй гармоники в импульсном режиме
• Минимальное исследование порога ГСП

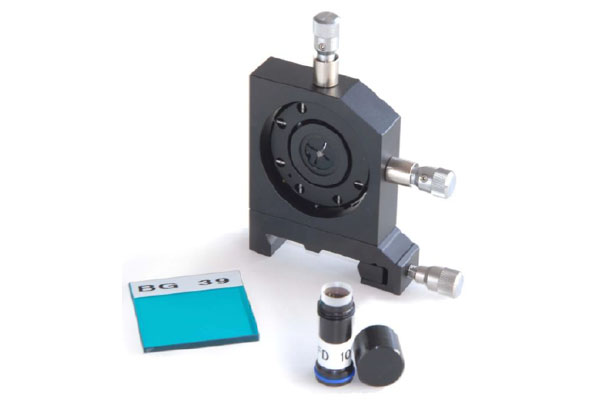

Компоненты расширения удвоения частоты

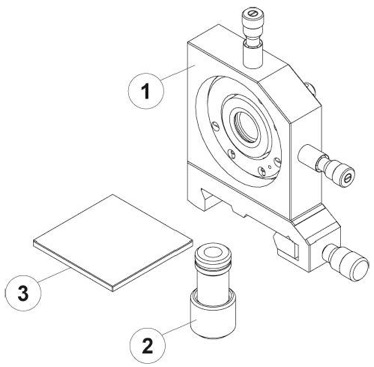

1 кристалл удвоения частоты KTP, AR / AR @ 1064 нм и @ 532 нм в 5-осевом держателе регулировки на держателе

2 Лазерное зеркало (HR @ 1064 нм, HT @ 532 нм) в креплении

3 Оптический фильтр BG 39 для подавления инфракрасного света и пропускания зеленого света

Измерения и обработка

• Сигнал генерации второй гармоники

В качестве примера измерений показан сигнал второй гармоники как функция тока диода накачки. Нелинейное (квадратичное) поведение преобразованного с повышением освещенности может быть ясно видно.

• Шаблон режима визуализируется SHG

С помощью генерации второй гармоники могут быть визуализированы структуры поперечных мод. Помимо основного режима TEM00, режимы более высокого порядка можно настраивать и определять.
