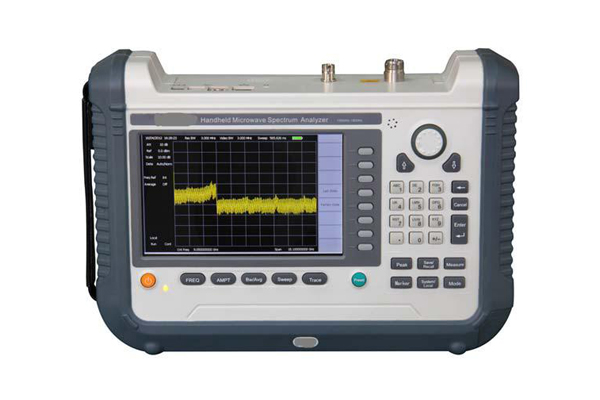

Techwin Portable Microwave Spectrum Analyzer TW4950 - портативный микроволновый анализатор спектра нового поколения с использованием технологий проектирования: интеграции широкополосных микроволновых компонентов, многослойных микроволновых печатных плат, эффективных систем преобразования напряжения и многополосной развертки и обработки отдельных потоков. По сравнению с продуктом последнего поколения, его частотный диапазон увеличивается в 5 раз, средний уровень шума дисплея снижается на 20 дБ, фазовый шум одиночной боковой полосы уменьшается на 20 дБ, а скорость измерения увеличивается в 4 раза. Отличается: широкой полосой частот, высоким индексом производительности, небольшим размером, легким весом, гибким источником питания и легким маневрированием + подходят для полевого обслуживания. Этот прибор, доступный в диапазоне частот от 1 МГц до 18 ГГц, может удовлетворить потребности в измерениях от коротких волн до диапазона Ku. Он использует операции типа меню в интерфейсах и графическом отображении результатов измерения, что очень просто, и результат отображается напрямую. Портативный микроволновый анализатор спектра имеет встроенную флэш-память большой емкости и поддерживает внешнюю USB-память, с помощью которой можно сохранять кривые полевых измерений для последующего анализа, обработки и хранения для управления. Портативный микроволновый анализатор спектра Techwin TW4950 в основном используется при разработке, ремонте, техническом обслуживании и т. п. В различных секторах радиолокационного и коммуникационного оборудования, а также в отделе мониторинга и управления использованием спектра для мониторинга и управления использованием спектра.
Основные характеристики:
- Высокая скорость измерения.
- Обильные функции измерения.
- Поддержка как линейной развертки, так и развертки списка.
- Китайское / английское меню для удобного использования.
- Доступен с питанием от батареи, удобный для выездного обслуживания.
- Поддержка встроенной памяти большой емкости и расширения внешней памяти USB.
- Интеллектуальная функция управления батареей, срок службы батареи до 4 часов.
Технические характеристики:
= -133 дБм (10 МГц ~ 7 ГГц, предварительный усилитель выключен) = -127 дБм (7 ГГц ~ 18 ГГц)
|
Модель
|
TW4950
|
|---|
|
Диапазон частот
|
1 МГц ~ 18 ГГц
|
|---|
|
Опорная частота
|
Номинальная частота: 10 МГц
Скорость старения: ± 1 × 10 -8 / день, ± 1 × 10 -6 / год
Температурная стабильность: ± 1 × 10-6 (-15 ~ 60 ° C, относительно 25 ° C)
|
|---|
|
Точность считывания частоты
|
Точность считывания частоты = ± (частота считывания × Задание частоты ошибок + 5% Частота × пролета + 25% × ширина полосы Разрешение)
|
|---|
|
Ширина развертки
|
1 МГц ~ 18 ГГц или 0 Гц
|
|---|
|
Разрешение Полоса пропускания
|
1 Гц ~ 3 МГц (с шагом 1, 3, 10)
|
|---|
|
Пропускная способность видео
|
1 Гц ~ 3 МГц (с шагом 1, 3, 10)
|
|---|
|
Боковая полоса шума
|
<-80 дБн / Гц (несущая 18 ГГц, отстройка 1 кГц)
<-89 дБс / Гц (несущая 18 ГГц, 10 кГц, 20 кГц, отстройка 30 кГц)
<-91 дБн / Гц (несущая 18 ГГц, отстройка 100 кГц)
<-100 дБс / Гц (несущая 18 ГГц, отстройка 1 МГц)
|
|---|
|
Жилой ответ
|
= -82 дБм (предусилитель выключен)
= -95 дБм (предусилитель включен, 10 МГц ~ 4 ГГц)
|
|---|
|
Отображение среднего уровня шума
|
= -153 дБм (10 МГц ~ 4 ГГц, предусилитель включен)
|
|---|
|
= -5 дБм
|
Точка сжатия 1 дБ
|
|---|
|
Гармонические искажения второго порядка
|
= -43 дБс (50 МГц ~ 4 ГГц)
= -58 дБс (4 ГГц ~ 18 ГГц)
|
|---|
|
Интермодуляция третьего порядка
|
= 4 дБм стандартно (50 МГц ~ 4 ГГц)
= 8 дБм стандартно (4 ГГц ~ 18 ГГц)
|
|---|
|
Время развертки
|
1 мс ~ 100 с (при нулевом диапазоне)
100 мс ~ 100 с (при ненулевом диапазоне)
|
|---|
|
Неопределенность общего уровня
|
± 2,7 дБ (0 ° ~ 50 °, предварительный нагрев в течение 30 м)
|
|---|
|
Диапазон затухания на входе
|
0 ~ 30 дБ, шаг 10 дБ
|
|---|
|
Максимальный входной уровень безопасности
|
+ 27 дБм
|
|---|
|
Коэффициент стоячей волны напряжения входного порта
|
= 1,8: 1 (<13 ГГц, типично) = 2,0: 1 (13 ГГц ~ 18 ГГц, типично)
|
|---|
|
Потребляемая мощность
|
<28 Вт
|
|---|
|
Режим питания
|
DC, аккумуляторная батарея
|
|---|
|
Срок службы батареи
|
= 2 часа
|
|---|
|
Входной интерфейс
|
N-сука, 50? сопротивление
|
|---|
|
Измерение
|
Длина x ширина x глубина = 313 мм x 211 мм x 87 мм
|
|---|
|
Масса
|
Легче 7 кг
|
|---|
