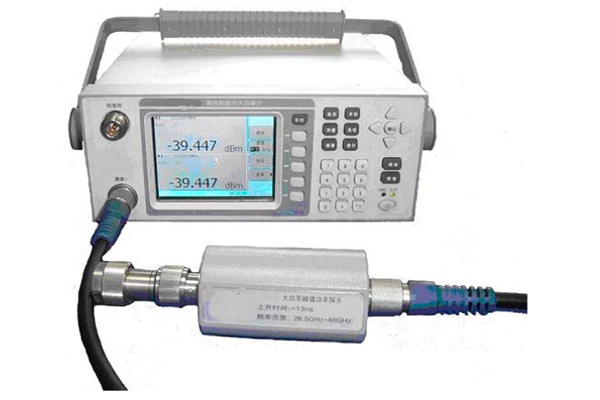

Измеритель микроволновой мощности Techwin TW2400 состоит, как единое целое, из основного блока микроволнового измерителя мощности и серии микроволновых датчиков мощности, в которых встроен компьютер и операционная система. Прибор спроектирован с применением технологии обнаружения микроволновых диодов, технологии цифровой обработки сигналов и технологии многомерной компенсации, которые обеспечили такие характеристики, как широкий частотный диапазон, большой динамический диапазон мощности, сериализация датчика, высокая точность, быстрое измерение и анализ, а также удобство эксплуатации. В основном этот прибор используется для измерения средней мощности, пиковой мощности и мощности импульсных огибающих микроволновых сигналов, а также может использоваться для измерения сигнала модуляции импульса большой мощности и сигнала модуляции узкого импульса. Это важный измерительный прибор для исследования, производства, приемки и технического обслуживания радаров в области радиолокации, радиоэлектронного противодействия и связи.

Основные особенности:

С функцией точного измерения мощности непрерывного сигнала, одиночный датчик в динамическом диапазоне 85 дБ.
Доступны функции измерения и анализа различных параметров огибающей микроволнового и миллиметрового сигналов импульсной модуляции, таких как: пиковая мощность, мощность импульса, средняя мощность, выброс, время нарастания, время спада, максимальная амплитуда, нижняя амплитуда, ширина импульса, период импульса, скважность, время закрытия и частота следования импульсов.
Предлагает расширенную функцию измерения мощных импульсов при наличии мощного аттенюатора или мощного направленного ответвителя.
Доступна функция автоматической калибровки смещения.
Доступна функция автоматического измерения захвата.
Доступны триггеры по фронту нарастания / спада и функция внутреннего / внешнего триггера.
Доступен в функции статистического измерения и анализа CCDF.
С цветным ЖК-дисплеем и графическим интерфейсом на китайском / английском языках для удобства пользователя.
Доступен в функции хранения / отзыва.
С функцией программного управления GPIB и LAN для удовлетворения современных коммуникационных потребностей.

Общие технические характеристики:

Диапазон частот		10 МГц ~ 40 ГГц (зависит от датчика мощности)
Диапазон мощности		-65 дБм ~ + 20 дБм (зависит от датчика мощности)
Максимальное разрешение дисплея		Логарифмический режим: 0,001 дБ Линейный режим: бит 4
Диапазон смещения		± 100,00 дБ
Время нарастания		= 13 нс
Диапазон временной развертки		10 нс / дел ~ 1 ч / дел
Минимальная обнаруживаемая ширина импульса		50 нс
Точность ширины импульса		50 нс ~ 500 нс: = 13 нс 501 нс ~ 1 с: = 2%
Максимальная обнаруживаемая частота повторения импульсов		20 МГц
Точность частоты повторения импульсов		1 Гц ~ 20 МГц: = 2%
Диапазон уровня внутреннего запуска		-20 дБм ~ + 20 дБм
Источник калибровки	Частота	1GHz±10MHz
	0 дБм Погрешность мощности	± 1,5% (25°)
	Диапазон выходной мощности	40 дБм ~ + 20 дБм
	Выход подключения	Тип N
Погрешность измерения основного блока		± 0,17 дБ
Отображать		3,8-дюймовый цветной TFT-дисплей
Внешний интерфейс		USB, LAN, GPIB
Источник питания		220 В (± 10%), 50 Гц (± 5%)
Язык интерфейса		Английский / по запросу
Адаптивность к окружающей среде		Рабочая температура: 0° C ~ 40° C Температура хранения: -40° C ~ 70° C
Размеры		272x97x353 (мм)
Максимум. масса		5 кг

Основные технические характеристики дополнительного датчика

Диапазон частот	500 МГц ~ 40 ГГц
Диапазон мощности импульса	-24 дБм ~ + 20 дБм
Диапазон мощности непрерывной волны	-34 дБм ~ + 20 дБм
Время нарастания	= 13 нс
Коэффициент стоячей волны	0,5 ГГц ~ 10 ГГц	1.20: 1
	10 ГГц ~ 18 ГГц	1.25: 1
	18 ГГц ~ 26,5 ГГц	1.35: 1
	26,5 ГГц ~ 40 ГГц	1.60: 1
Неопределенность значения поправочного коэффициента (0 дБм)	± 0,35 дБ
Максимальная входная мощность	+ 23 дБм
Совместимый датчик пиковой мощности TW81702 / TW81703 / TW81704		См. «Образец широкополосного анализатора пиковой мощности СВЧ TW2440» для получения подробных указателей.
Датчик постоянной мощности		Совместимый TW71710 / TW71711 / TW71712	Диапазон мощности: -65 дБм ~ + 20 дБм Другие подробные индексы см. В разделе «Образец измерителя мощности микроволнового излучения TW2400»

Информация для заказа: Основной блок TW2400 Измеритель микроволновой мощности Стандартная конфигурация
Нет.	Имя		Количество
1	Шнур питания		1
2	Сертификат соответствия продукции		1
3	Руководство пользователя		1
Опции
Нет.	Имя	Модель	Описание
1	Датчик мощности непрерывной волны	TW71710 / TW71711 / TW71712
2	Датчик пиковой мощности	TW81702 / TW81703 / TW81704 / TW81707
3	12-жильный соединительный кабель	Датчик соединения с основным блоком

Срок поставки: 90 дней

Модель	Цена	Количество	Купить
TW2400	По запросу
