(10 МГц ~ 13,5 ГГц / 26,5 ГГц / 40 ГГц / 50 ГГц)

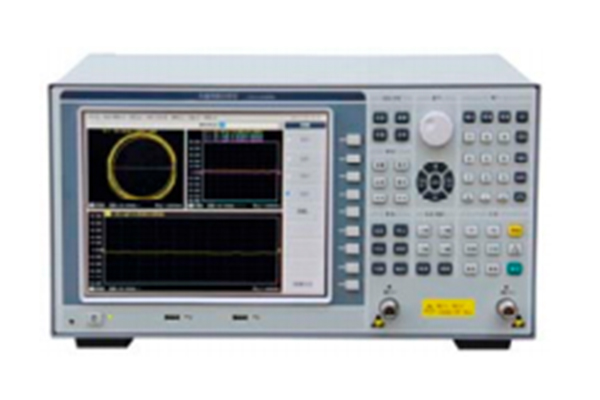

Векторный анализатор цепей TW4600 имеет мощные измерительные функции, которые могут выполнять векторный анализ сети в области беспроводной связи, кабельного телевидения, автомобильной электроники и т. Д. Его можно использовать для измерения характеристик фильтра, усилителя, антенны, кабеля и кабельного телевидения. вспомогательные разъемы и др. радиочастотные компоненты. Он использует операционную систему Windows; имеет функции калибровки ошибок и временной области; предлагает несколько форматов отображения, таких как логарифмическая амплитуда, линейная амплитуда, коэффициент стоячей волны (КСВ), фаза, групповая задержка, диаграмма Смита и координаты тополя и т.д.; обеспечивает несколько типов калибровки: включая частотную характеристику, один порт, изоляцию отклика, улучшенный отклик и полную двухпортовую калибровку, быструю SOLT и электрическую калибровку; имеет операционную платформу Windows и функцию LAN и может отображать несколько каналов; разработан с интерфейсом USB, интерфейсом LAN, интерфейсом GPIB, интерфейсом VGA и цветным ЖК-дисплеем, которые позволяют быстро и точно измерять S-параметры амплитуды, фазы и характеристик групповой задержки DUT, с эффективной и мощной возможностью исправления ошибок.
Основные особенности:
-
С динамическим диапазоном 125 дБ для точного измерения устройства с высоким уровнем подавления
-
10,4-дюймовый цветной ЖК-дисплей высокого разрешения с функцией сенсорного экрана
-
Необязательно 75? опция импеданса тестового порта для измерения компонентов кабельного телевидения
-
Уровень шума на трассе 0,001 дБрмс повышает точность измерений анализатора цепей
-
С 64 независимыми измерительными каналами, которые позволяют быстро реализовать сложные схемы тестирования
-
Мощные функции анализа данных, такие как проверка пульсации, проверка полосы пропускания и проверка пределов
-
Возможность расширения до 4 портов с помощью набора расширений портов, проверка всех 16 параметров 4-портовой сети через одно соединение, возможность проверки сбалансированных параметров
-
Возможность анализа во временной области
-
Симулятор приспособлений может моделировать различные ситуации в области НИОКР для получения результатов испытаний в реальном времени.
-
С интерфейсом LAN и GPIB, возможность дистанционного управления и системного взаимодействия с 4 интерфейсами USB
Технические характеристики:
|
Параметры
|
TW4600A
|
TW4600C
|
|---|
|
Диапазон частот
|
100 кГц ~ 3 ГГц
|
100 кГц ~ 8,5 ГГц
|
|---|
|
Разрешение по частоте
|
1 Гц
|
1 Гц
|
|---|
|
Точность частоты
|
± 5 × 10 -6 (23° ± 3°)
|
± 5 × 10 -6 (23° ± 3°)
|
|---|
|
Выходная мощность порта
|
-45 дБм ~ + 10 дБм
|
-55 дБм ~ + 10 дБм
|
|---|
|
Системный динамический диапазон
|
(10 Гц) (3 кГц ) 100 кГц ~ 1 МГц 90 дБ 60 дБ
1 МГц ~ 10 МГц 110 дБ 80 дБ
10 МГц ~ 3 ГГц 125 дБ 95 дБ
|
(10 Гц) (3 кГц) 100 кГц ~ 20 МГц 110 дБ 80 дБ
20 МГц ~ 3 ГГц 125 дБ 95 дБ
3 ГГц ~ 6 ГГц 123 дБ 93 дБ
6 ГГц ~ 8,5 ГГц 118 дБ 88 дБ
|
|---|
|
Отслеживание отражений
|
100 кГц ~ 10 МГц ± 0,030 дБ
10 МГц ~ 3 ГГц ± 0,020 дБ
|
100 кГц ~ 3 ГГц ± 0,030 дБ
3 ГГц ~ 6 ГГц ± 0,040 дБ
6 ГГц ~ 8,5 ГГц ± 0,050 дБ
|
|---|
|
Отслеживание передачи
|
100 кГц ~ 10 МГц ± 0,030 дБ
10 МГц ~ 3 ГГц ± 0,020 дБ
|
100 кГц ~ 3 ГГц ± 0,030 дБ
3 ГГц ~ 6 ГГц ± 0,040 дБ
6 ГГц ~ 8,5 ГГц ± 0,050 дБ
|
|---|
|
Эффективная направленность
|
100 кГц ~ 10 МГц 49 дБ
10 МГц ~ 3 ГГц 46 дБ
100 кГц ~ 10 МГц 49 дБ (опция 001)
10 МГц ~ 3 ГГц 46 дБ (опция 001)
|
100 кГц ~ 3 ГГц 46 дБ
3 ГГц ~ 6 ГГц 40 дБ
6 ГГц ~ 8,5 ГГц 38 дБ
|
|---|
|
Эффективное соответствие источника
|
100kHz ~ 10MHz 44dB
10MHz ~ 3GHz 40дБ
100kHz ~ 10MHz 43dB (опция 001)
10MHz ~ 3GHz 21dB (опция 001)
|
100 кГц ~ 3 ГГц 36 дБ
3 ГГц ~ 6 ГГц 35 дБ
6 ГГц ~ 8,5 ГГц 33 дБ
|
|---|
