Технические характеристики:
- Широкий диапазон частот поверхностных вибраций, которые компенсируются за счет конструкции столешницы
- Сотовая структура внутренней части оптической плиты выполнена из алюминия
- Монтажные отверстия на поверхности оптического стола запечатаны в нижней части, для того чтобы избежать попадания грязи или жидкости во внутреннюю структуру оптической плиты
- Высокая плотность, небольшой собственный вес и большая прочность
- Большой жизненный цикл, без появления деформаций и прогибов в результате эксплуатации
- Простой и легкий монтаж
Область применения:
- Сканирующие туннельные микроскопы
- Интерферометры
- Электронные микроскопы
Оптические столешницы с сотовой структурой и высокой жесткостью широко используются в различных научных областях для проведения оптических экспериментов, медицинских исследований, для производства высокоточного оборудования, для проведения тестирования и измерений. Оптические столешницы серии MOT-F отличаются высокой жесткостью, небольшим собственным весом, высоким значением «Плоскостности» поверхности, что позволяет проводить эксперименты и исследования с высокой точностью и минимальными погрешностями измерений. Оптическая столешница имеет стальную верхнюю поверхность из нержавеющей стали марки AISI 430, которая отличается своими механическими и прочностными свойствами, хорошей сопротивляемостью коррозии, а также устойчивость к большим перепадам температуры.
Поверхность столешницы имеет монтажные отверстия для крепления научного оборудования, держателей, оптики, лазеров и других элементов, необходимых для проведения научных экспериментов или исследований. Монтажные отверстия на верхней поверхности столешницы запечатаны в нижней части тонким листом алюминия и эффективно защищают внутреннюю часть столешницы от попадания жидкостей и грязи, что позволяет избежать появления дополнительного источника вредных вибраций внутри оптической столешницы, который может влиять на результаты эксперимента. Сотовая внутренняя структура оптической столешницы значительно уменьшает ее собственный вес, при сохранении характеристик по параметру жесткости.

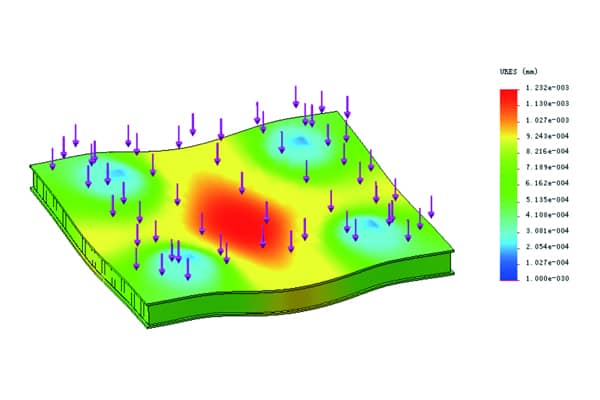

Результаты испытаний оптической столешницы на жесткость:
Испытание проводились оптической столешницы серии MOT-F размером 600Х600Х50 мм при нагрузке 100 кг.
Техническая спецификация:
| Толщина оптической столешницы, мм |
от 50 до 350 |
|---|
| Поверхность столешницы |
Нержавеющая сталь AISI 430, толщина 5 мм |
|---|
| Размер одно соты, м² |
Мин. 0,625х10ˉ³ Макс. 1,25х10ˉ³ |
|---|
| Спектр гашения вибрации |
Широкополосный |
|---|
| Жесткость сотовой структуры, кг/м³ |
250 |
|---|
| Тип монтажных отверстий |
Метрическая резьба диаметр М6, расстояние между отверстиями – 25х25 мм, расстояние от края 37,5 мм. Возможно размещение монтажных отверстий в соответствии с техническим заданием Заказчика |
|---|
| Плоскостность поверхности оптического стола, мм/м² |
≤ 0,05 |
|---|
| Шероховатость поверхности оптического стола (при матовой отделки поверхности), µм |
≤0,8 |
|---|
| Артикул | Размеры, мм | Сетка отверстий, мм | Диаметр отверстий | Расстояние от края, мм |
|---|
| MOT-F06-045 |
600Х450Х50 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F06-06 |
600Х600Х50 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F09-06 |
900Х600Х80 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F075-075 |
750Х750Х80 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F10-08 |
1000Х800Х100 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F09-09 |
900Х900Х80 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F12-09 |
1200Х900Х100 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F15-10 |
1500Х1000Х150 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F18-10 |
1800Х1000Х150 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F20-10 |
2000Х1000Х150 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F12-12 |
1200Х1200Х100 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F15-12 |
1500Х1200Х150 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F18-12 |
1800Х1200Х200 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F20-12 |
2000Х1200Х200 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F24-12 |
2400Х1200Х200 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F30-12 |
3000Х1200Х250 |
25Х25 |
М6 |
37,5Х37,5 |
| MOT-F35-12 |
3500Х1200Х250 |
25Х25 |
М6 |
37,5Х37,5 |
