• Выполните регулировку подъема головки микроскопа；
• Маховик фокусировки позволяет регулировать скорость регулировки для быстрого или высокоточного перемещения；
• Линейный ход подъема 38 мм；
• Максимальная нагрузка, поддерживающая вертикальное направление, составляет 1 кг；
• Предоставьте множество вариантов предварительной установки；

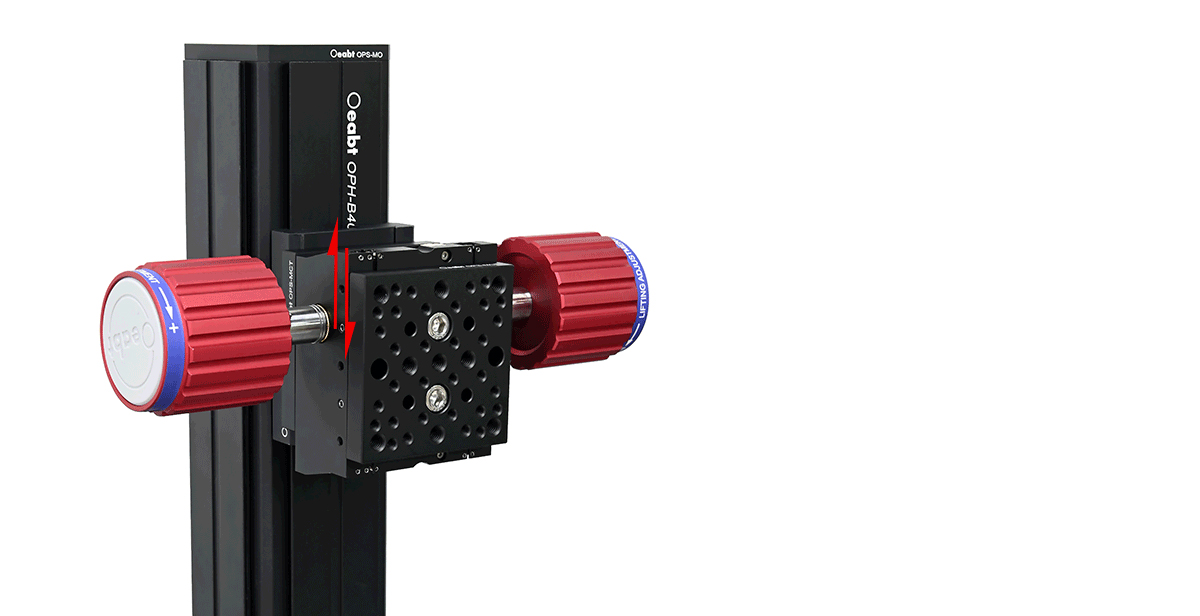

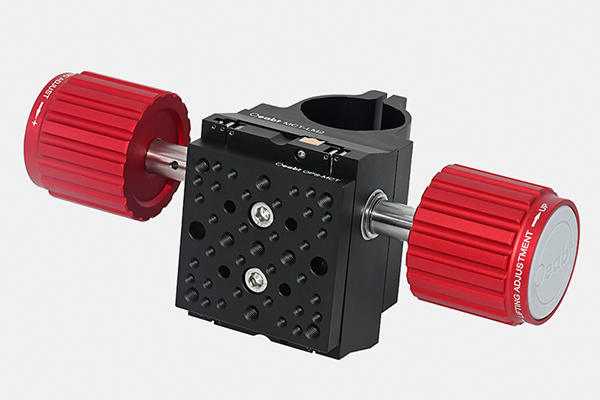

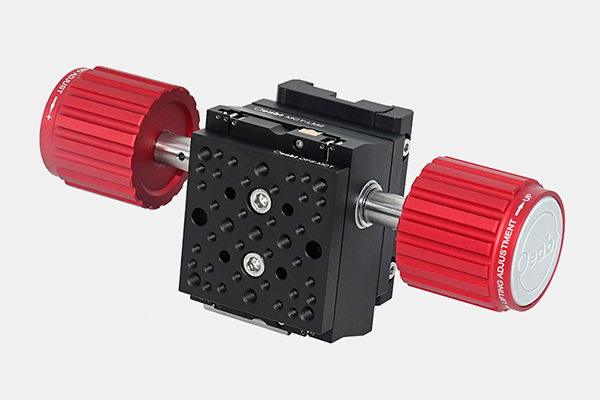

Предметный столик для фокусировки микроскопа использует реечный фокусирующий механизм со стальными шариковыми направляющими, который может перемещать ход грубой фокусировки примерно на 38 мм для осуществления подъема и регулировки головки микроскопа. Благодаря эксцентриковой регулировке втулки штока шестерни повышается степень зацепления между шестерней и рейкой, что делает движение плавным и исключает перемещение воздуха. Максимальная нагрузка, поддерживающая вертикальное направление, составляет 1 кг.(Если вам необходимо перевезти больший груз,обратитесь в службу поддержки клиентов за технической поддержкой.）

Техническое описание:

В фокусировочном столике микроскопа используется механизм фокусировки со стальной шариковой направляющей типа рейки, а маховик может перемещать ход фокусировки примерно на 38 мм. Механизм перемещения. Для точного наведения используется направляющая рейка в форме ласточкиного хвоста из медного сплава с хорошей износостойкостью, а степень зацепления между шестерней и рейкой повышается за счет эксцентриковой регулировки втулки зубчатого штока, что делает движение плавным и устраняет пустой диапазон. Максимальная нагрузка, поддерживающая вертикальное направление, составляет 1 кг.(Если вам нужно перевезти больший груз, обратитесь в службу поддержки клиентов за технической поддержкой.）

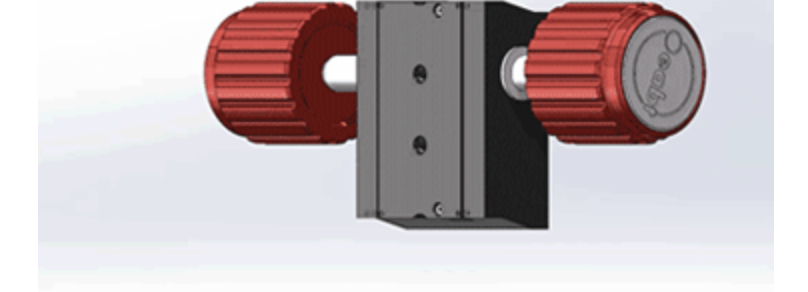

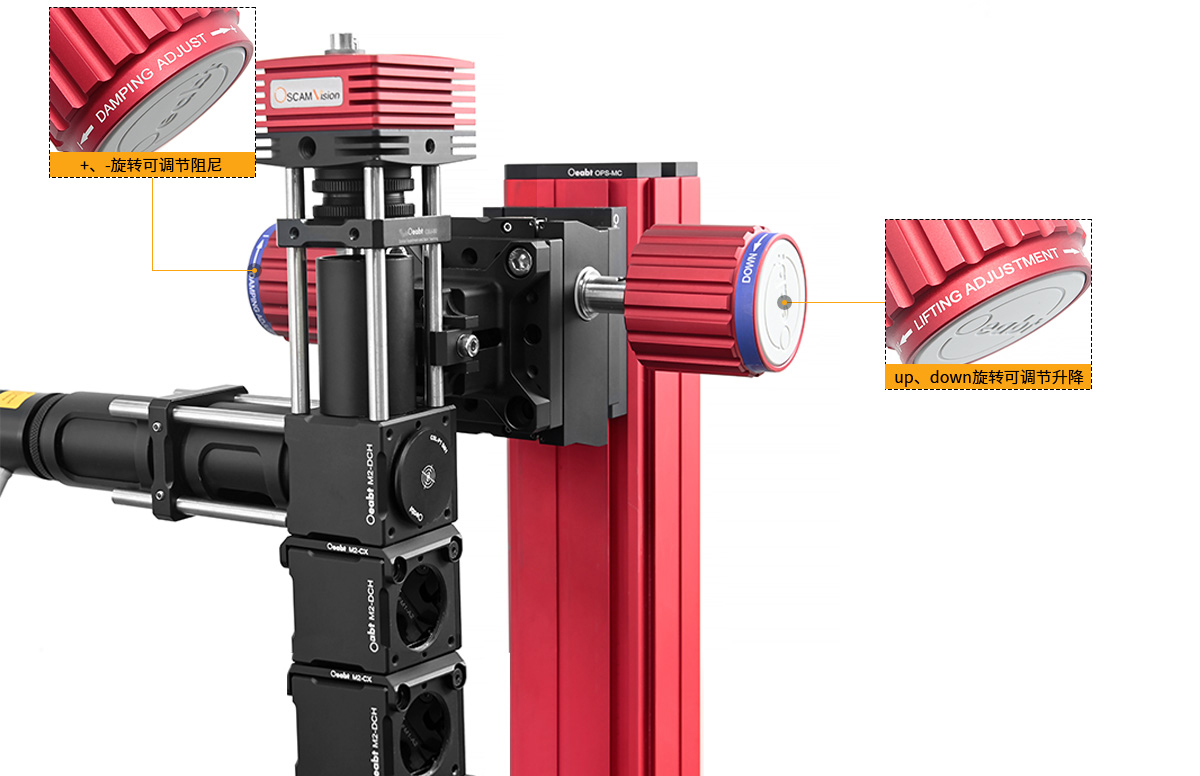

Один конец маховика можно отрегулировать грубо, а ход фокусировки можно переместить примерно на 38 мм. Механизм перемещения оснащен направляющей из медного сплава в форме ласточкиного хвоста с хорошей износостойкостью для точного наведения.; Маховик на другом конце служит для регулировки демпфирования, предотвращая неестественное смещение положения фокусировки. В зависимости от сопротивления трения между втулкой зубчатого стержня и зубчатым стержнем величину этого сопротивления можно регулировать с помощью маховика.

Передняя и задняя панели могут быть соединены и установлены с помощью различных переходных блоков; предусмотрено множество предустановленных вариантов установки: передние панели с различными способами монтажа могут быть установлены с помощью каркасных систем или других экспериментальных устройств.

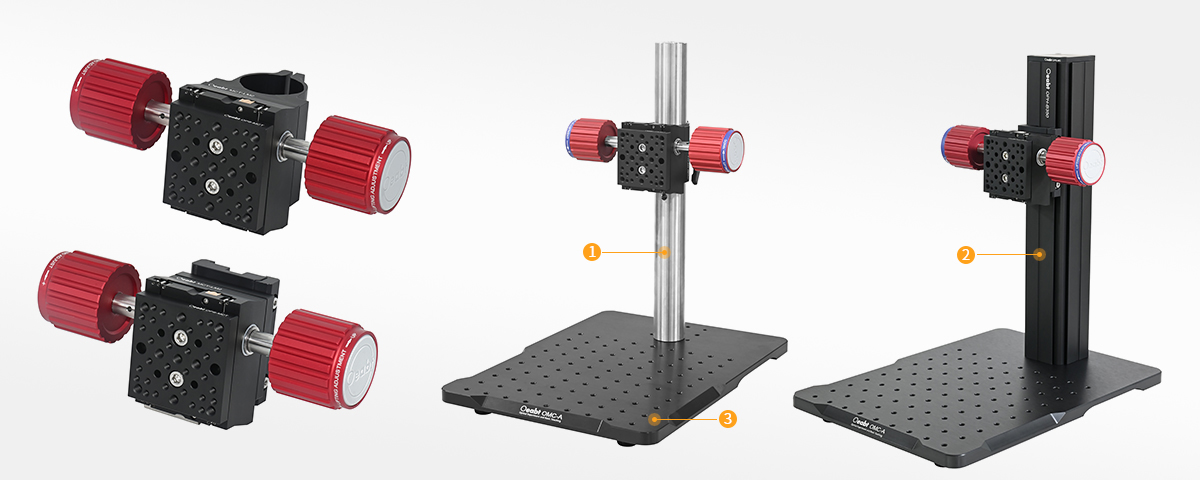

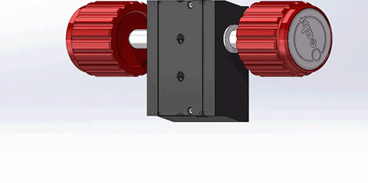

Сборка:

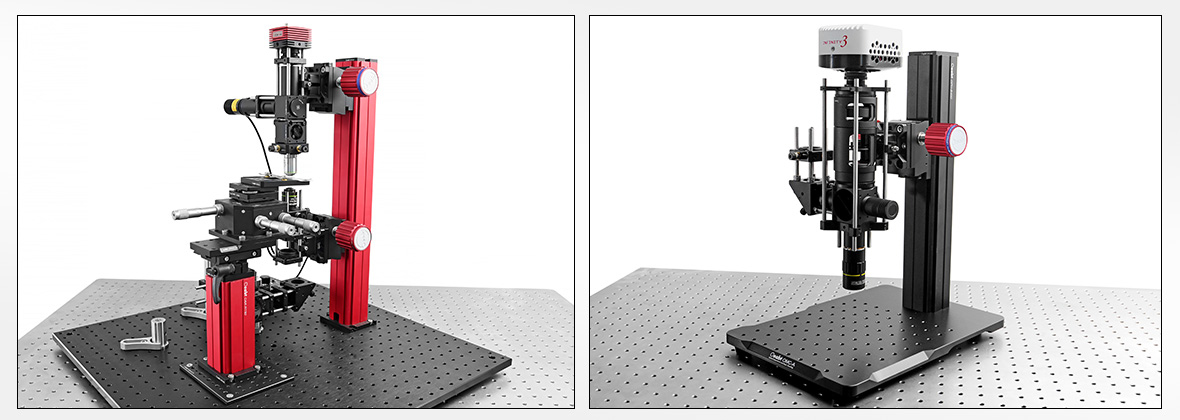

Пример применения:

Модель Комбинация из 4 частей(组合4件)

Описание продукта: Сборка: скользящий стол для подъема и фокусировки MCT-LM2, ползунок OOP-MO2, плата преобразования OPS-MCT * 2

Модель Комбинация из 4 частей(组合4件)

Описание продукта: сборка: скользящий стол для подъема и фокусировки MCT-LM2, соединитель удлинительного стержня CFP-A1.5, преобразовательная пластина OPS-MCT * 2;

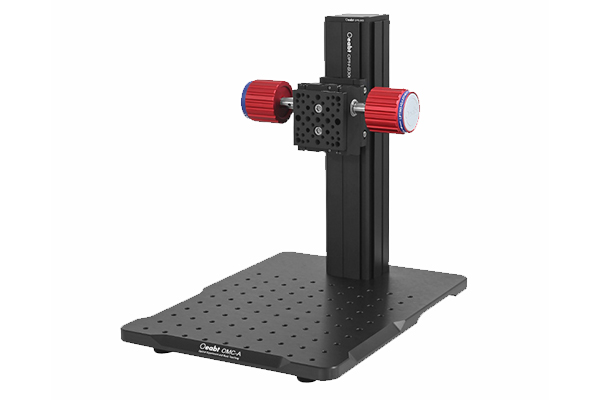

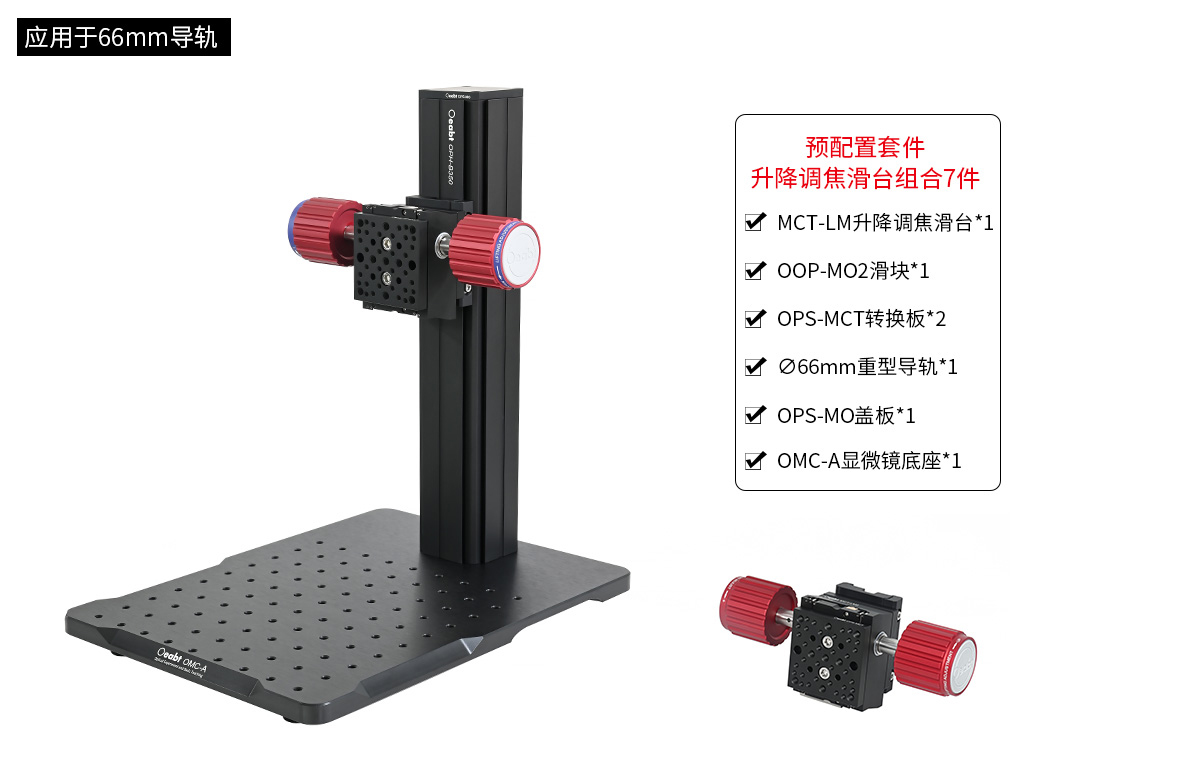

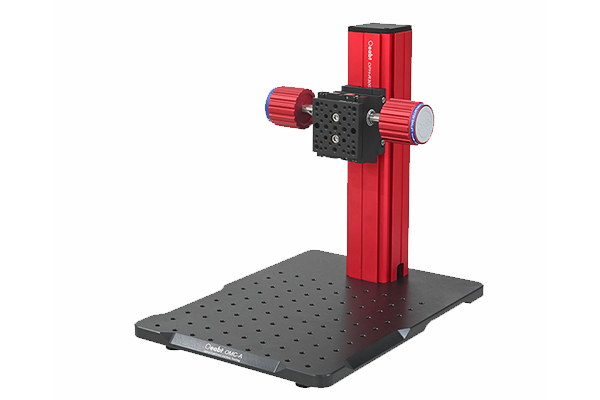

Модель Высота рельса 250 мм(导轨高度250mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая OPH-B250, накладка OPS-MO, основание микроскопа OMC-A.；

Модель Высота рельса 300мм(导轨高度300mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая OPH-B300, накладка OPS-MO, основание микроскопа OMC-A.；

Модель Высота рельса 350мм(导轨高度350mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая OPH-B300, накладка OPS-MO, основание микроскопа OMC-A.；

Модель Высота рельса 400мм(导轨高度400mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая OPH-B300, накладка OPS-MO, основание микроскопа OMC-A.；

Модель Высота рельса 500мм(导轨高度500mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая OPH-B300, накладка OPS-MO, основание микроскопа OMC-A.；

Модель Высота рельса 600мм(导轨高度600mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая OPH-B300, накладка OPS-MO, основание микроскопа OMC-A.；

Модель Высота рельса 300 мм(导轨高度300mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая CAX-R300-N, накладка OPS-MC, основание микроскопа OMC-A.；

Модель Высота рельса 400 мм (导轨高度400mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая CAX-R400-N, накладка OPS-MC, основание микроскопа OMC-A.；

Модель Высота рельса 500 мм (导轨高度500mm)

Описание продукта: борка: предметный столик MCT-LM2 для подъема и фокусировки, ползунок OOP-MO2, преобразовательная пластина OPS-MCT * 2, сверхпрочная направляющая CAX-R500-N, накладка OPS-MC, основание микроскопа OMC-A.；

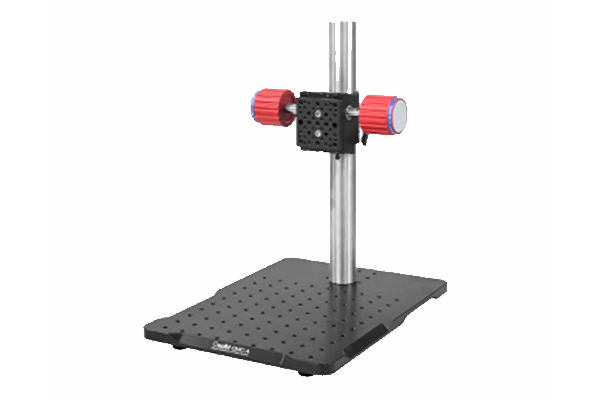

Модель Высота удлинительного стержня 250 мм(接杆高度250mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, разъем для удлинителя CFP-A1.5, преобразовательная пластина OPS-MCT * 2, удлинитель серии CFEP-S Ø1,5 дюйма, накладка OPS-MO, основание микроскопа OMC-A.；

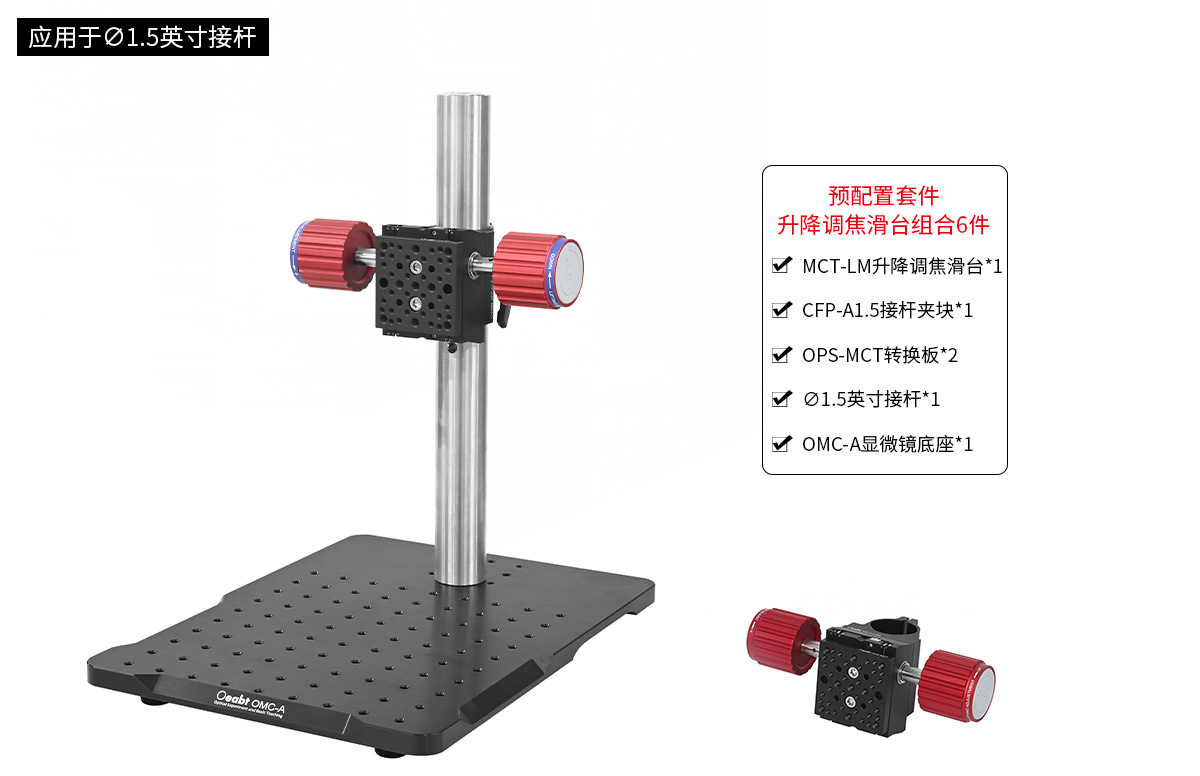

Модель Высота удлинительного стержня 350 мм(接杆高度350mm)

Описание продукта: сборка: предметный столик MCT-LM2 для подъема и фокусировки, разъем для удлинителя CFP-A1.5, преобразовательная пластина OPS-MCT * 2, удлинитель серии CFEP-S Ø1,5 дюйма, накладка OPS-MO, основание микроскопа OMC-A.；

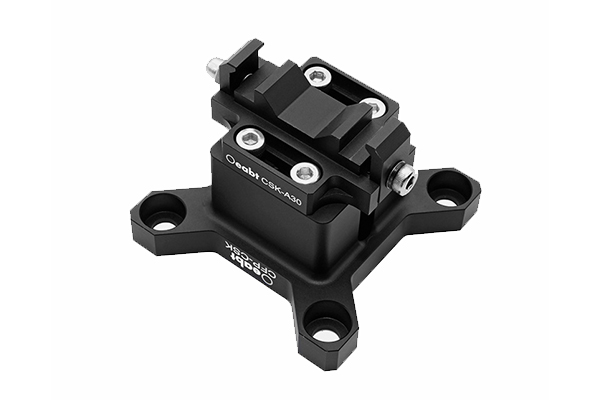

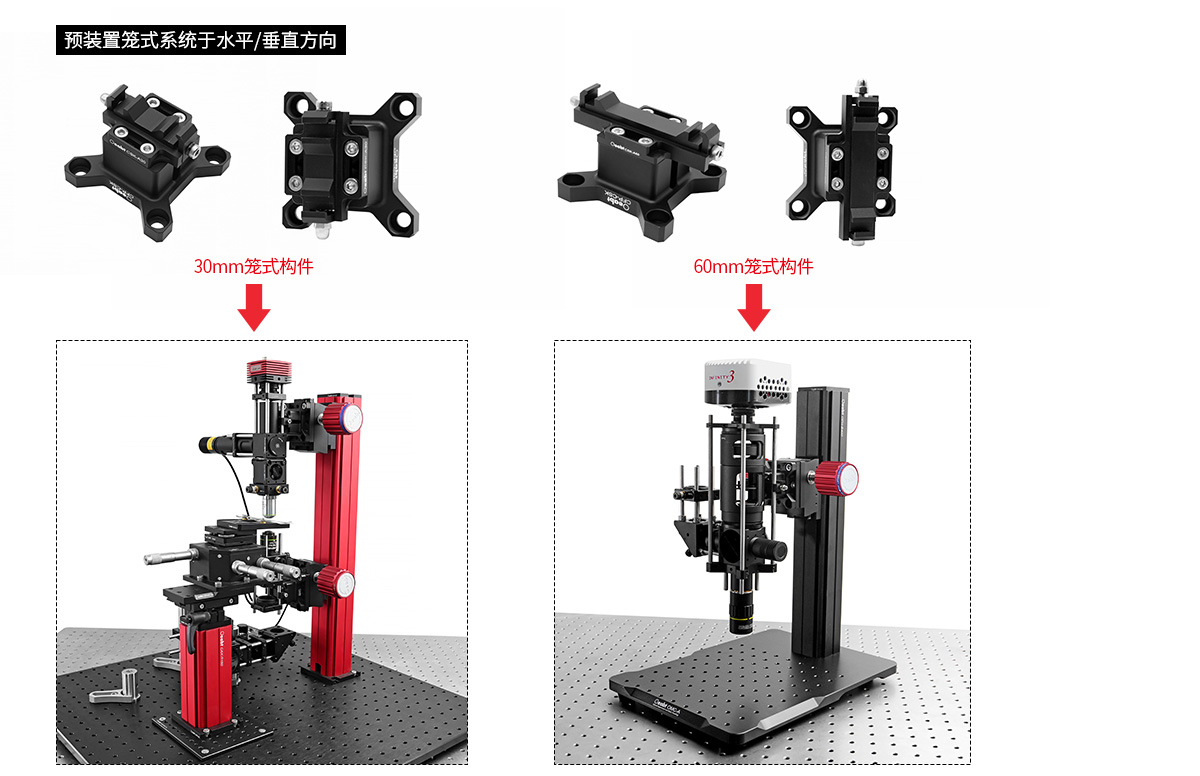

Модель CSK-A30 и CFP-CSK

Описание продукта: 30-мм клеточный элемент

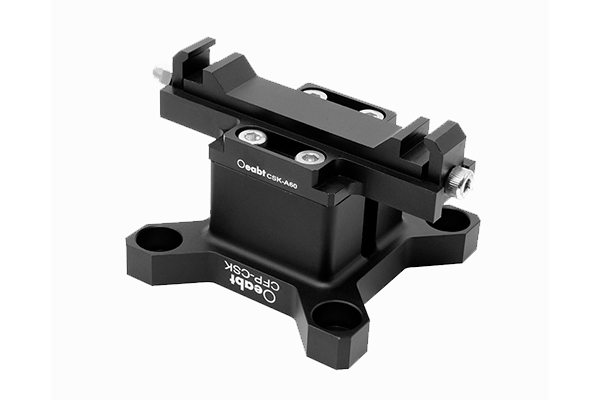

Модель CSK-A60 и CFP-CSK

Описание продукта: элемент клетки диаметром 60 мм

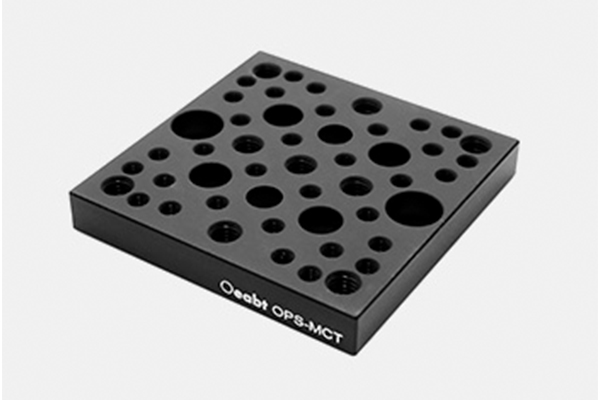

Модель OPS-MCT

Стандарт: 63.63.5*63.5*9.0 мм

Описание продукта: отверстия для потайной головки в 4 местах M4, 4 местах M6 (по 2 места для передней и задней панелей);
резьбовые отверстия в 32 местах M4, 9 местах M6;
