- Внешнее крыло представляет собой монтажную поверхность в виде "ласточкиного хвоста", которая одинакова со всех сторон；
- С обеих сторон имеется 8 отверстий для винтов M6 для установки；
- Длина рельса 200-500 мм опционально；
- Сквозное отверстие диаметром 55 мм -световое отверстие в направляющей рейке；

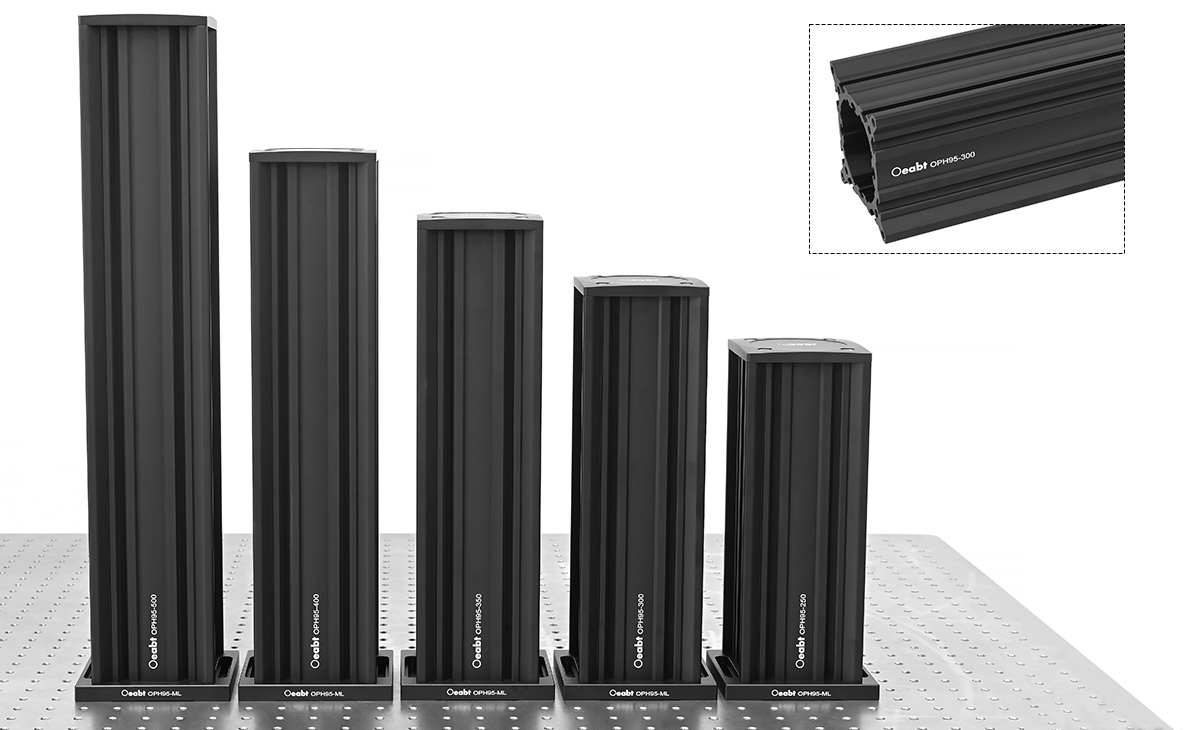

Серия OPH95 изготавливается из алюминия различной длины, и каждая сторона направляющей рейки имеет линейную монтажную поверхность. Тонкая структура позволяет крупномасштабным оптическим компонентам перемещаться по направляющей рейке, сохраняя при этом превосходную механическую стабильность.Предустановленные комплекты доступны для продажи.
|
95-миллиметровый сверхмощный направляющий брус
|
|
модель
|
стандарт
|
вес
|
Центральное сквозное отверстие
|
Тип отверстия для винта
|
материал
|
|
OPH95-250
|
95*95*250 мм
|
1612,9 г
|
Ø55 Мм
|
8 М6 на каждом конце
|
алюминиевый сплав 7075
|
|
OPH95-300
|
95*95*300 мм
|
1938.7г
|
|
OPH95-350
|
95*95*350 мм
|
2268,3г
|
|
OPH95-400
|
95*95*400 мм
|
2588,2г
|
|
OPH95-500
|
95*95*500 мм
|
3240.0г
|
|
Длина рельса
|
Значение допуска
|
|
200-250 мм
|
≤0,1мм
|
|
300-400мм
|
≤0,2мм
|
|
500-600мм
|
≤0.35 мм
|
|
750-1000мм
|
≤0,5 мм
|
Техническое описание:
Ширина монтажной поверхности направляющих рельсов этой серии достигает 95 мм, что обеспечивает большую опору для возведения крупномасштабных конструкций, трехмерных несущих конструкций и расширяемых компонентов. Он изготовлен из алюминия различной длины, и каждая сторона направляющей рейки имеет линейную монтажную поверхность. Тонкая структура позволяет крупномасштабным оптическим компонентам перемещаться по направляющей, сохраняя при этом превосходную механическую стабильность. В продаже имеются предустановленные комплекты.

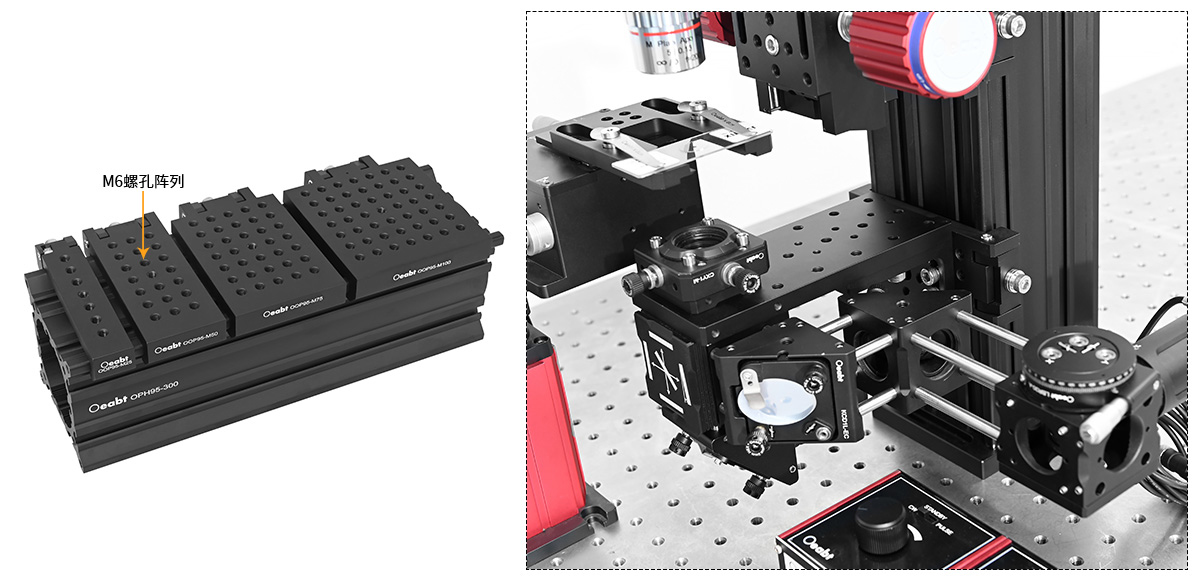

Длина направляющей рейки может варьироваться от 200 до 500 мм, а на каждой торцевой поверхности выполнены четыре эффективных паза в виде ласточкиного хвоста. Она совместима с платформой слайдера для направляющих рельсов серии OOP95-M. Монтажный стол слайдера имеет отверстия для винтов в массиве M6, что обеспечивает хорошую совместимость при монтаже из направляющей рейки и оптико-механических компонентов.
Защелкивающийся направляющий ползунок может быть защелкнут или снят по желанию вдоль боковой стороны направляющей и свободно скользить вдоль направляющей. Ширина столешницы доступна в диапазоне от 25 до 100 мм, а положение фиксируется завинчиванием стопорного винта M6. Вставной ползунок можно вставлять и разбирать только с конца направляющей рейки, и он фиксируется 4 стопорными винтами M6 на панели.

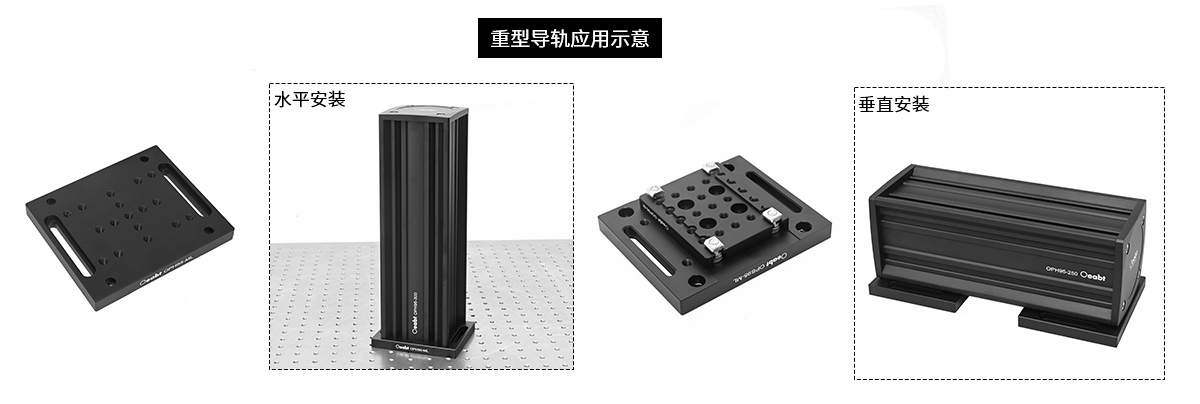

Опорная плита OPH95-ML устанавливает направляющую рейку диаметром 95 мм вертикально на оптическую платформу или базовую направляющую рейку, а потайной паз облегчает позиционирование установки и совместим с имперскими и метрическими методами установки. С помощью ползунка OOP95-M направляющая рейка может быть установлена горизонтально на оптической платформе или макетной плате.
Накладка используется для торца направляющей рейки диаметром 95 мм, так что направляющая рейка имеет в целом чистую поверхность. Используя четыре самореза M6, установите торцевую крышку, совместив отверстия для винтов по углам направляющей рейки.
Сборка:

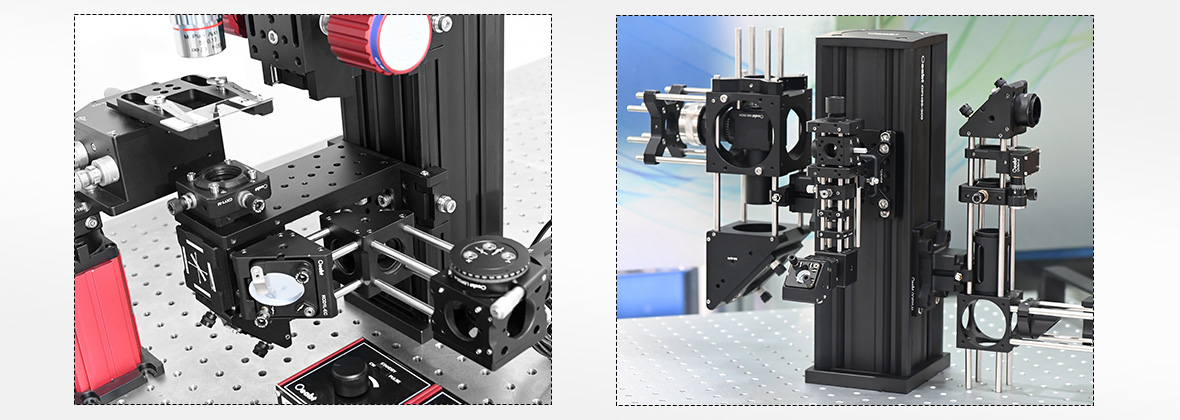

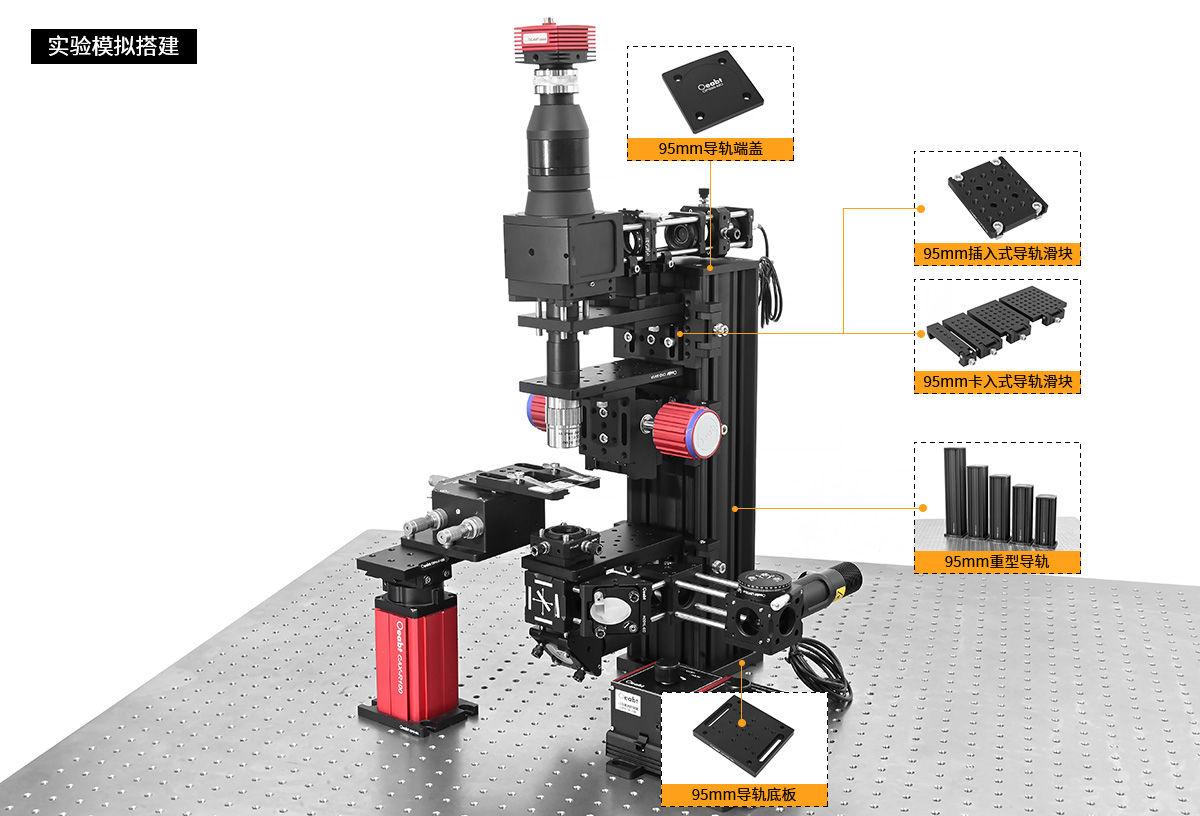

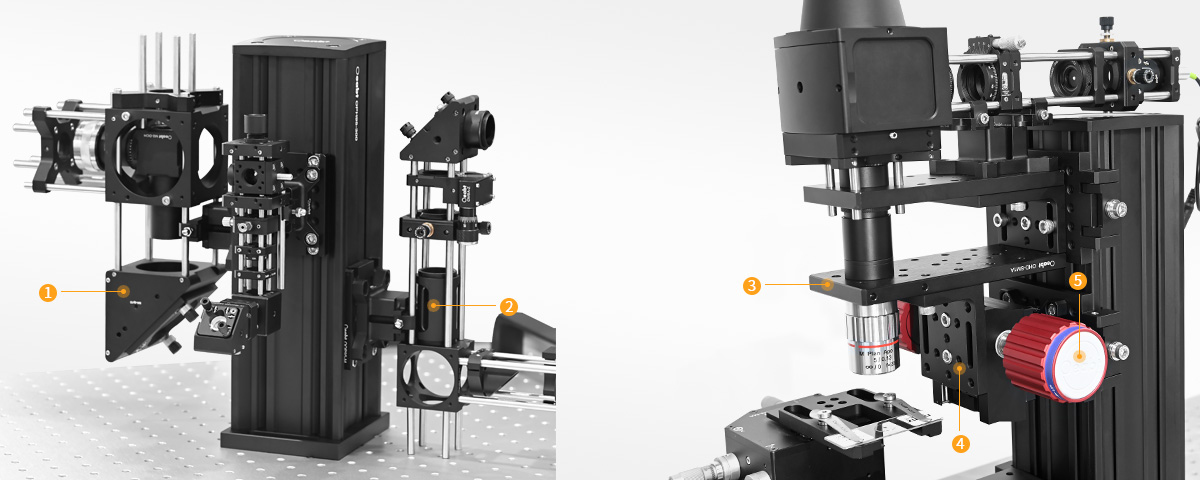

Пример применения:

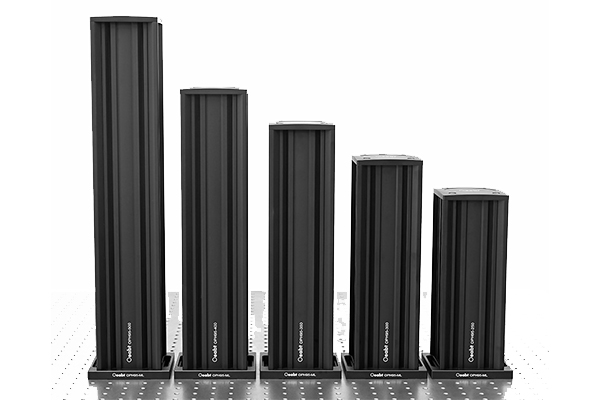

Модель OPH95-250V
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 1, опорная пластина направляющей OPH95-ML * 1
Модель OPH95-300V
Описание продукта: Комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 1, опорная пластина направляющей OPH95-ML * 1
Модель OPH95-350V
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 1, опорная пластина направляющей OPH95-ML * 1
Модель OPH95-400V
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 1, опорная пластина направляющей OPH95-ML * 1
Модель OPH95-500V
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 1, опорная пластина направляющей OPH95-ML * 1

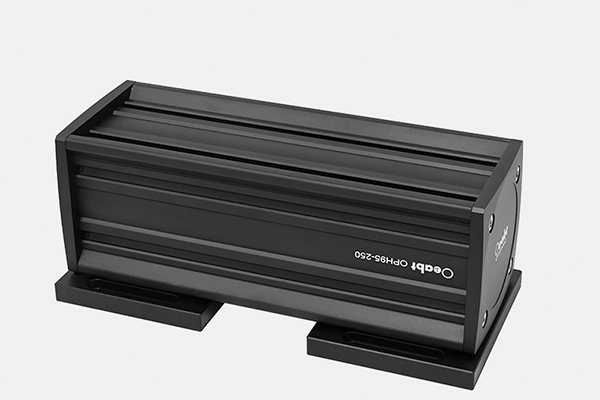

Модель OPH95-250H
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 2, ползунок OOP95-M * 2, опорная пластина направляющей OPH95-ML * 2

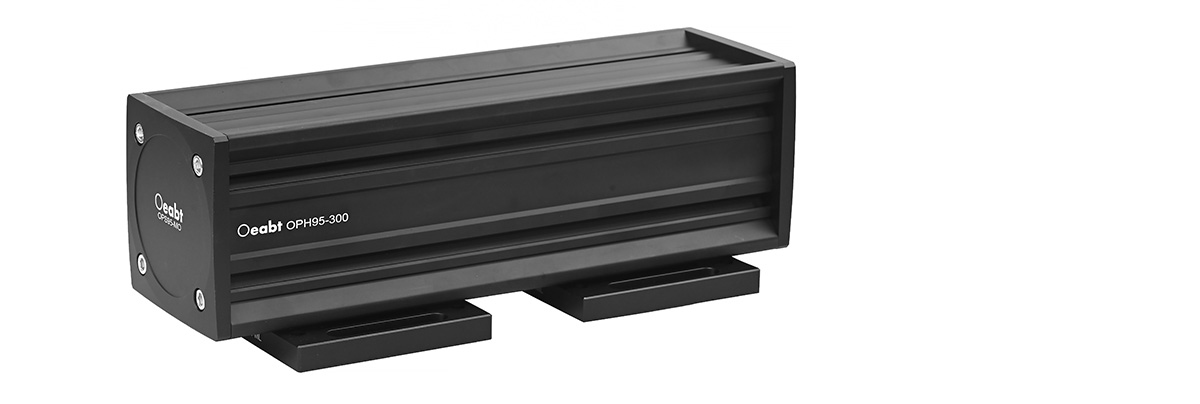

Модель OPH95-300H
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 2, ползунок OOP95-M * 2, опорная пластина направляющей OPH95-ML * 2
Модель OPH95-350H
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 2, ползунок OOP95-M * 2, опорная пластина направляющей OPH95-ML * 2
Модель OPH95-400H
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 2, ползунок OOP95-M * 2, опорная пластина направляющей OPH95-ML * 2
Модель OPH95-500H
Описание продукта: комплект: направляющая 95 мм * 1, торцевая крышка направляющей OPS95-MO * 2, ползунок OOP95-M * 2, опорная пластина направляющей OPH95-ML * 2

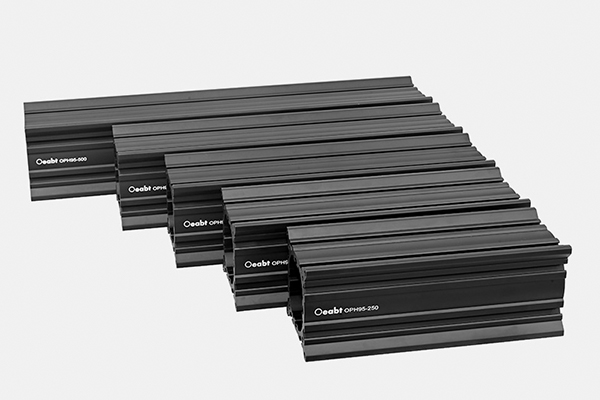

Модель OPH95-250
Стандарт: 95*95*250 мм
Описание продукта: 8 отверстий для винтов M6 на каждом конце
Модель OPH95-300
Стандарт: 95*95*300 мм
Описание продукта: 8 отверстий для винтов M6 на каждом конце
Модель OPH95-400
Стандарт: 95*95*400 мм
Описание продукта: 8 отверстий для винтов M6 на каждом конце
Модель OPH95-500
Стандарт: 95*95*500 мм
Описание продукта: 8 отверстий для винтов M6 на каждом конце

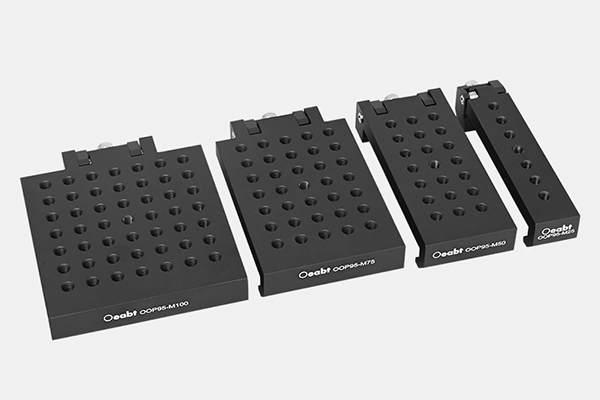

Модель OOP95-M25
Стандарт: 130*25*24 мм
Описание продукта: отверстие для винта M6 * 7 мест
Модель OOP95-M50
Стандарт: 130*50*24 мм
Описание продукта: отверстие для винта M6 * 21 место
Модель OOP95-M75
Стандарт: 130*75*24 мм
Описание продукта: отверстие для винта M6 * 35 мест
Модель OOP95-M100
Стандарт: 130*100*24 мм
342,9 г
Описание продукта: отверстие для винта M6 * 49 мест

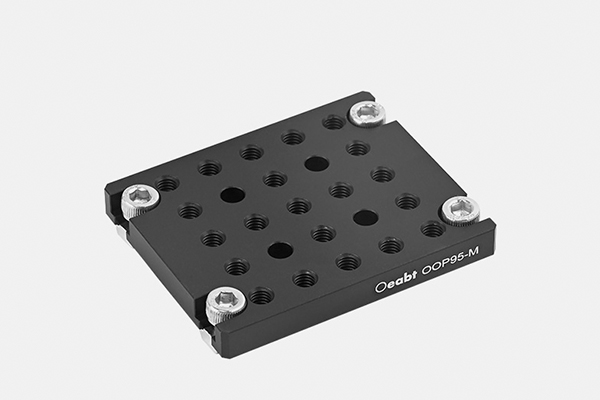

Модель OOP95-M
Стандарт: 80.0*66.0*14.7 мм
Описание продукта: отверстие для винта M6 * 25 мест, отверстие для потайной головки M6 * 4 места

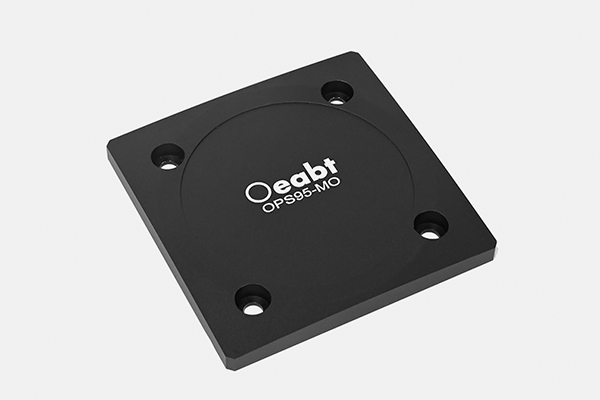

Модель OPS95-MO
Стандарт: 95*95*8.5 мм
Описание продукта: отверстие для потайной головки M6 * 4 места

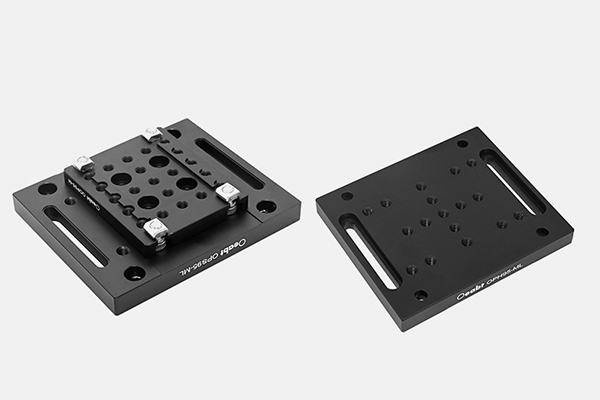

Модель OPH95-ML
Стандарт: 119.4*101.6*12.7 мм
Описание продукта: отверстие для винта M6 * 17 мест, отверстие для потайной головки M6 * 4 места, Ø6,3* 57,2 мм * 2 места (канавка для потайной головки)
Модель OPH95-ML+OOP95-M
Описание продукта: OPH95-ML+OOP95-M
