• Расширить линейку корпусных изделий Oeab для широкого спектра систем микроскопической визуализации；
• Конструкция с шипами в виде ласточкиного хвоста, простая механическая установка и выравнивание оптических портов.；
• Совместим с втулками для линзи системами отсеков 30 мм и 60 мм；
• MCSM1-2: С наружной резьбой SM1 и внутренней резьбой SM2；
• MCSM2-D2: С наружным блоком "ласточкин хвост" диаметром 2 дюйма, наружной резьбой SM2 и внутренней резьбой M38*0,5；

Адаптер "ласточкин хвост" серии MCSM позволяет интегрировать платформу микроскопа с системами ячеек SM1, SM2, 60 мм, чтобы обеспечить соединение оптического порта и резьбового порта, что очень подходит для создания изображений под заказ. Такие, как наблюдение в широком поле, падающее освещение, пропускающее освещение и оборудование для установки конденсаторов.

Техническое описание:

Адаптер "ласточкин хвост" серии MCSM позволяет интегрировать платформу микроскопа с клетками SM1, SM2, 30-мм и 60-мм для реализации взаимодействия оптических портов и резьбовых соединений, что очень подходит для создания индивидуальных микроскопических изображений. Например, широкоугольное наблюдение, аварийное освещение, пропускающее освещение и оборудование для установки конденсаторов.

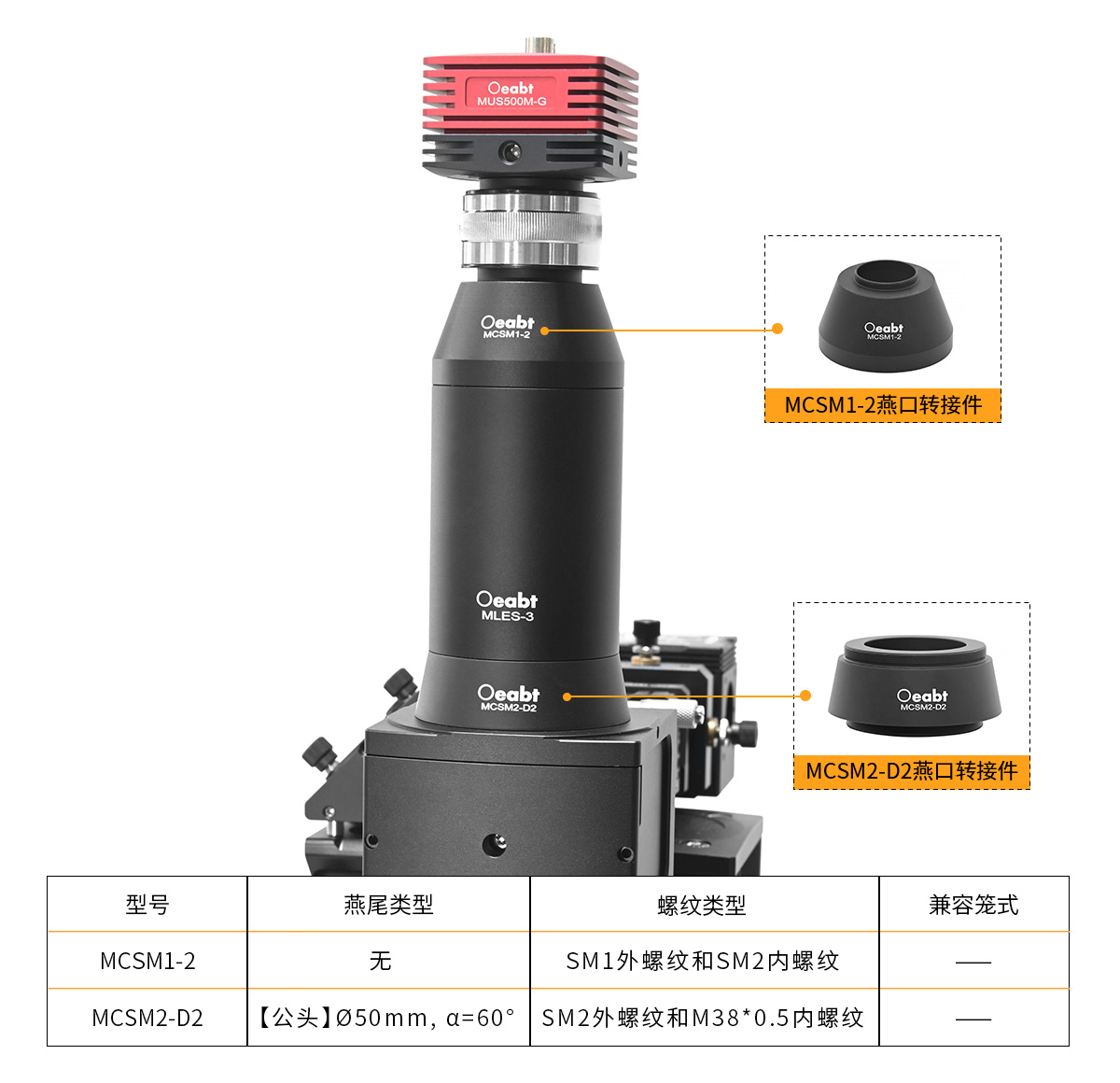

MCSM1-2 имеет внешнюю резьбу SM1 на одном конце и внутреннюю резьбу SM2 на другом конце, что совместимо с нашей серией втулок для объективов. Один конец MCSM2-D2 имеет внешнюю резьбу SM2 и внутреннюю резьбу M38 * 0,5, а другой конец выполнен с наружным блоком "ласточкин хвост" диаметром 2 дюйма. Удобно реализовать подключение микрооптического порта и использовать серию резьбовых втулок для линз.

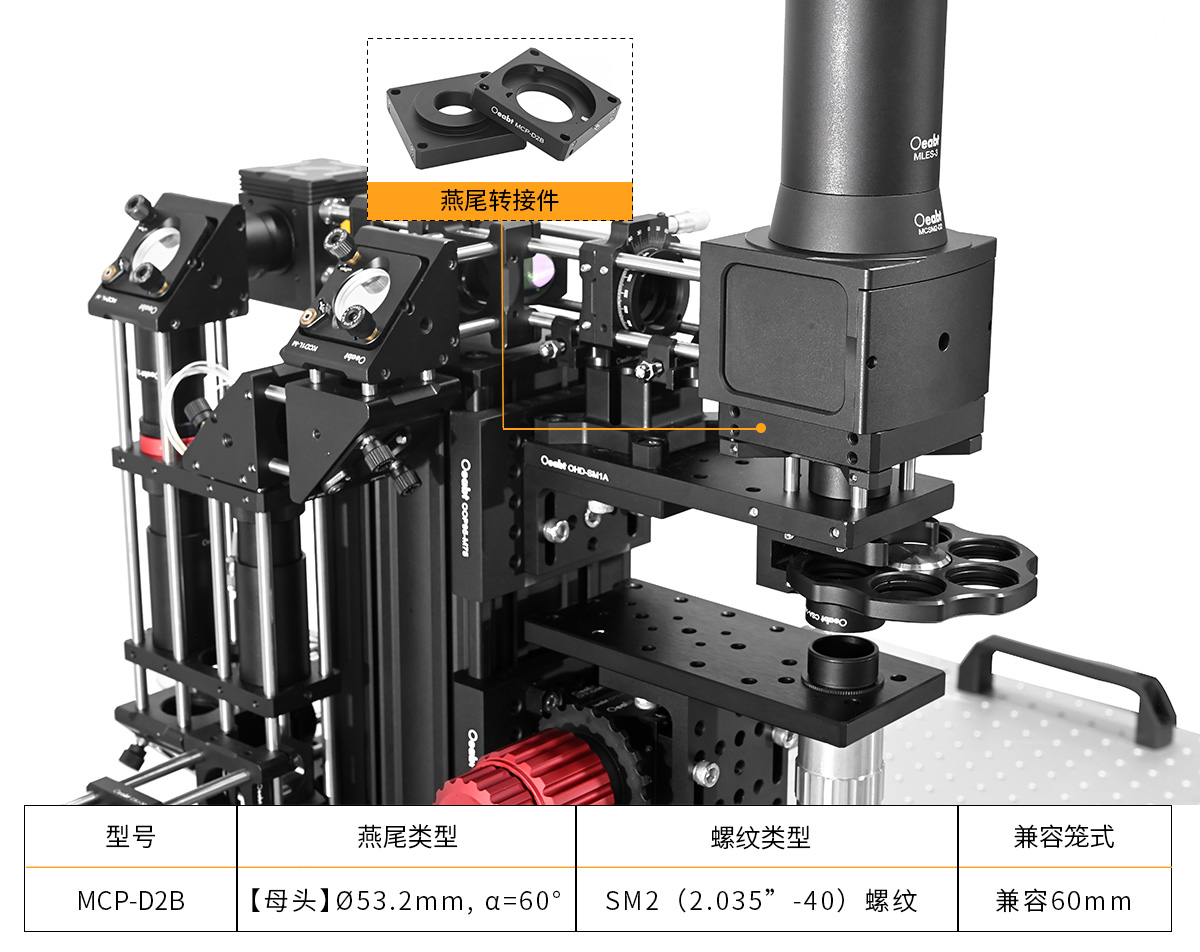

Кроме того, его можно использовать с платой преобразования микро-портов MCP-D2B в "ласточкин хвост" для соединения мужских и женских портов "ласточкин хвост". В дополнение к конструкции "ласточкин хвост", переходная пластина также имеет дополнительное отверстие для крепления стержня каркаса с шагом 60 мм, которое совместимо с системой каркасов диаметром 60 мм.

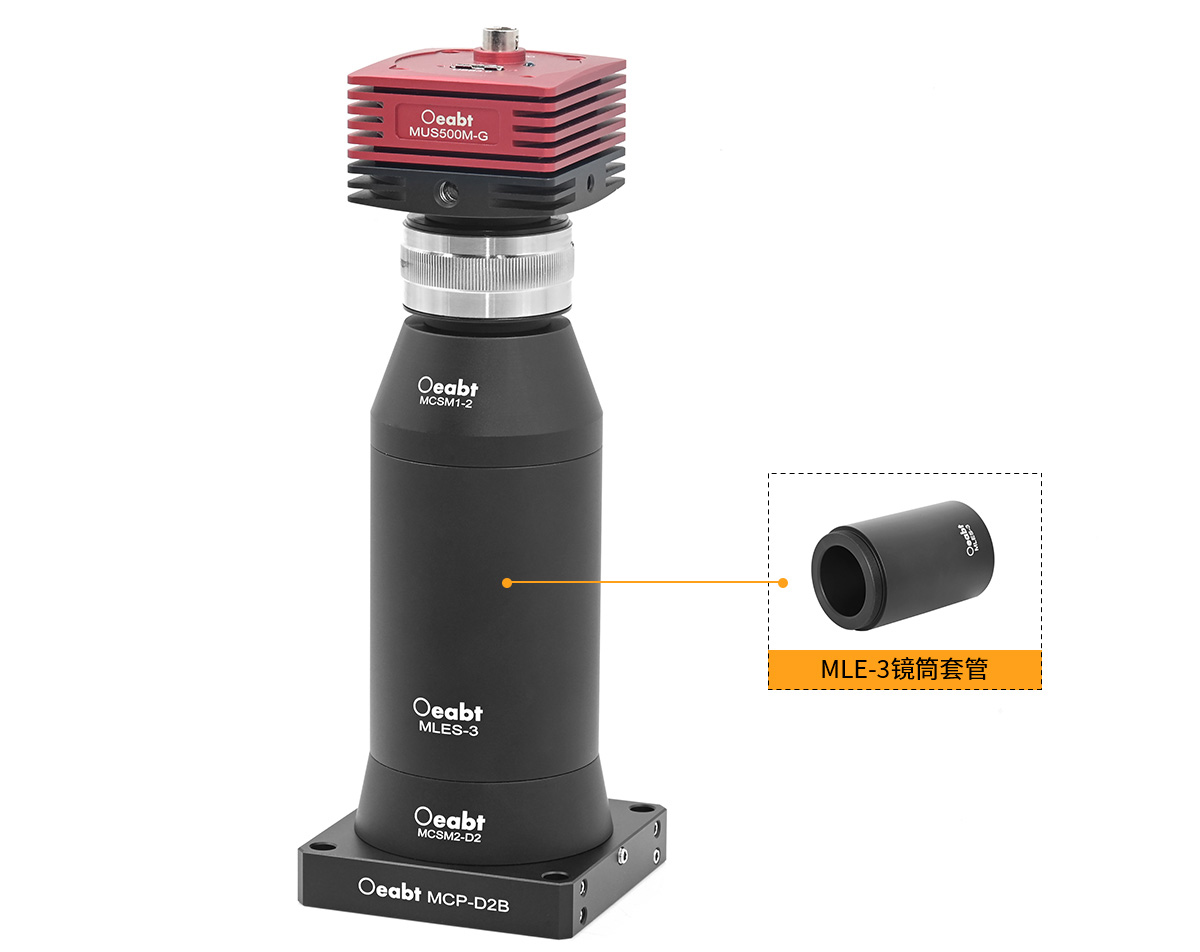

Верхний и нижний концы гильзы корпуса объектива MLE-3 имеют внутреннюю и наружную резьбу SM2 (2,035”-40), а внутренний диаметр корпуса полой трубки составляет Ø37 мм.(Этот футляр не содержит встроенного футляра для объектива и не имеет увеличения).При использовании с тремя окулярами или двумя портами для камеры ПЗС-матрица камеры может быть расположена в плоскости изображения. Чтобы компенсировать механические допуски или другие проблемы с центровкой, передний конец втулки можно использовать с телескопической втулкой SM-Z4.

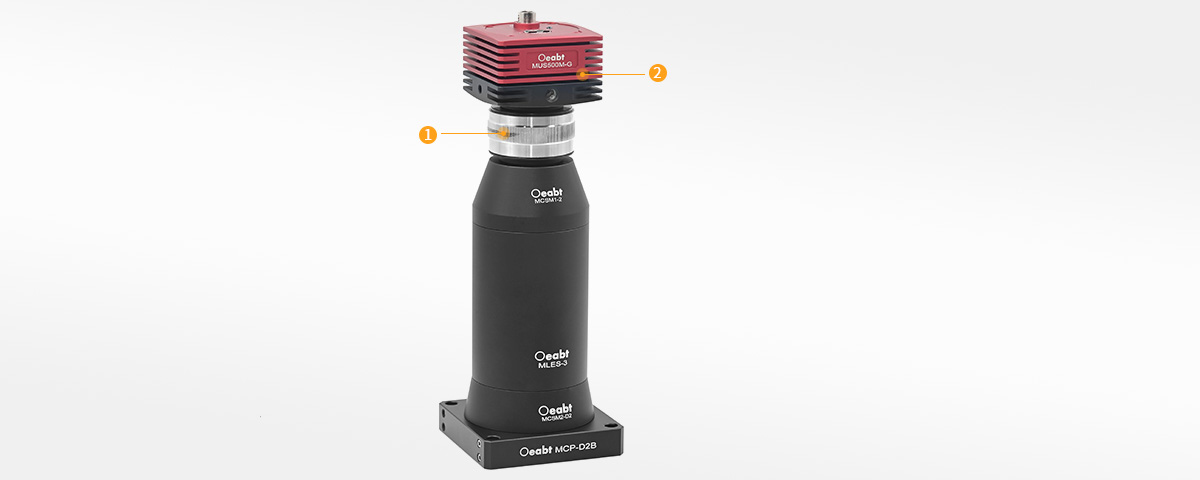

Сборка:

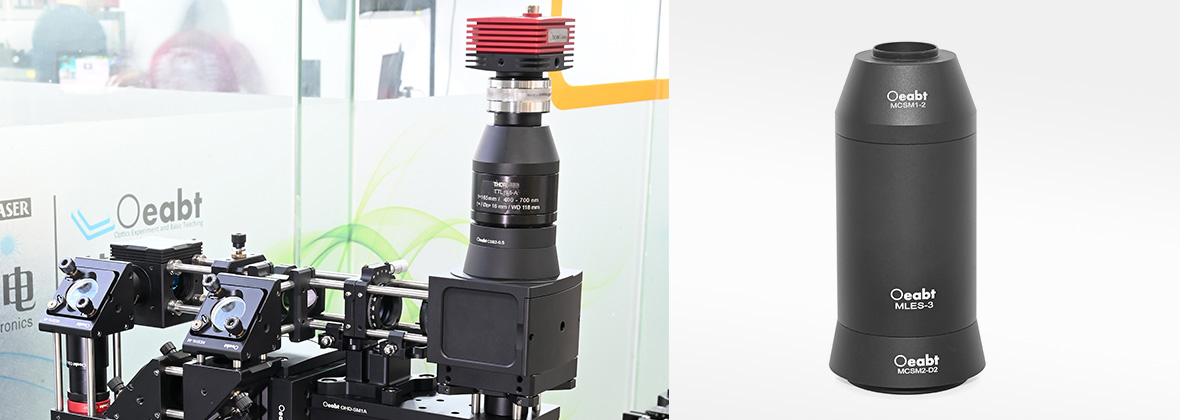

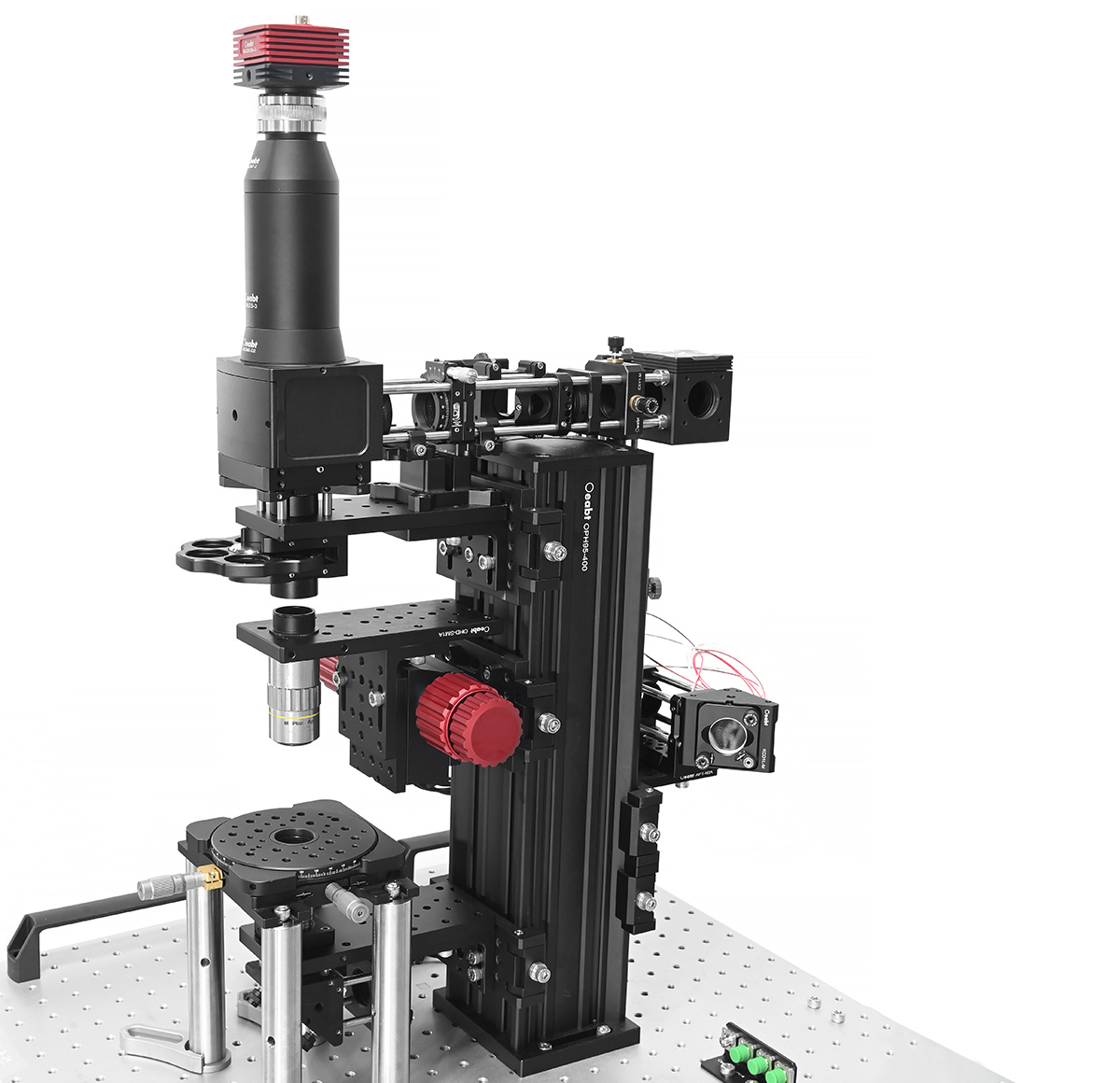

Пример применения:

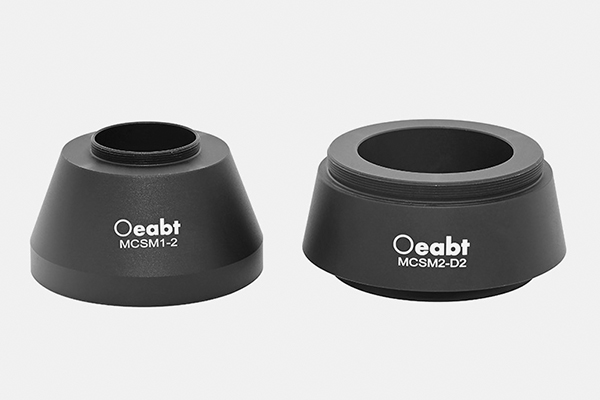

Модель MCSM1-2

Стандарт: технические характеристики конуса: D56.0-d39.9-h22.1

Описание продукта: один конец SM1 (1.035”-40) с внешней резьбой, другой конец SM2 (2.035"-40) с внутренней резьбой

Модель MCSM2-D2

Стандарт: технические характеристики конуса: D63.5-d55.9-60 °

Описание продукта: наружная резьба SM2 (2,035”-40)

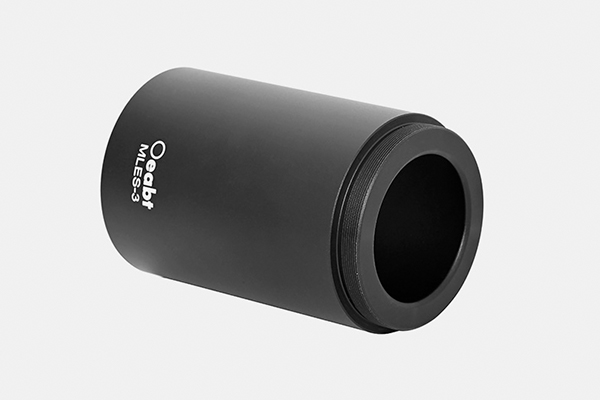

Модель MLES-3

Стандарт: Ø55.9*77 мм

Описание продукта: внутренняя и наружная резьба SM2 (2,035” -40)
