• Расширить линейку корпусных изделий Oeab для широкого спектра систем микроскопической визуализации；
• Наружная деталь в виде ласточкиного хвоста диаметром 1,5 дюйма, легко устанавливается механически и совмещается с оптическими портами；
• Подключите оптическую систему собственной сборки к корпусу микроскопа и интерфейсу камеры других производителей；
• Совместим с системами ячеек SM1, SM2, 30 мм；

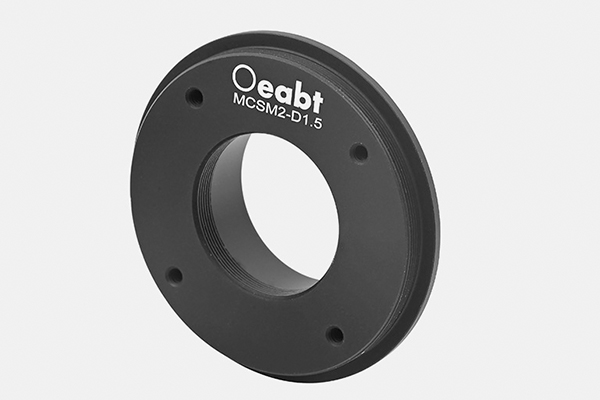

Адаптер порта камеры MCSM2-D1.5 используется для подключения самоклеящейся оптической системы или детектора к корпусу микроскопа и интерфейсу камеры других производителей, таких как интерфейс камеры вертикальных микроскопов Thorlabs Cerna и Nikon Eclipse.

Техническое описание:

Адаптер порта камеры MCSM2-D1.5 используется для подключения самодельной оптической системы или детектора к корпусу микроскопа и интерфейсу камеры других производителей микроскопов, таких как интерфейс камеры вертикальных микроскопов Thorlabs Cerna и Nikon Eclipse.Камеру можно интегрировать в систему микроскопа, подключив камеру к адаптеру MCSM2-D1.5 через C-образное крепление или разъем SM1 с внешней резьбой.Адаптер может быть прикреплен к оптическому порту с помощью штекерного блока "ласточкин хвост" диаметром 1,5 дюйма.

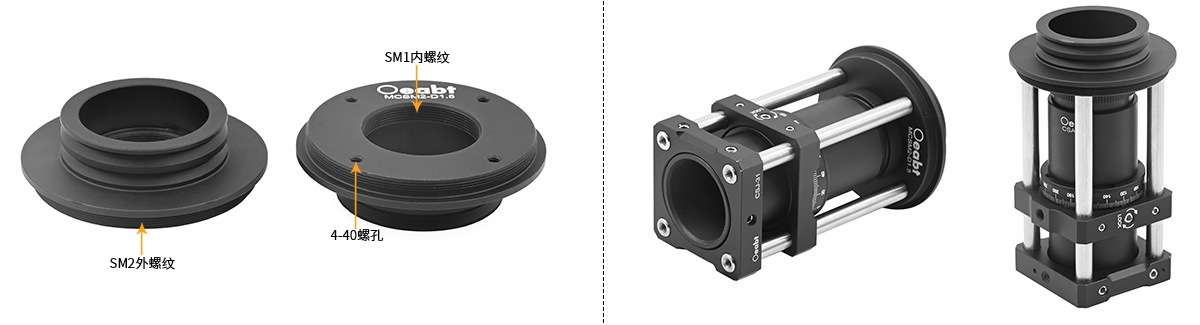

Кроме того, он имеет внутреннюю резьбу SM1, внешнюю резьбу SM2 и 4-40 отверстий для винтов с межосевым расстоянием 30 мм для установки каркаса.И интеграция для обеспечения взаимодействия оптического порта и резьбового порта.

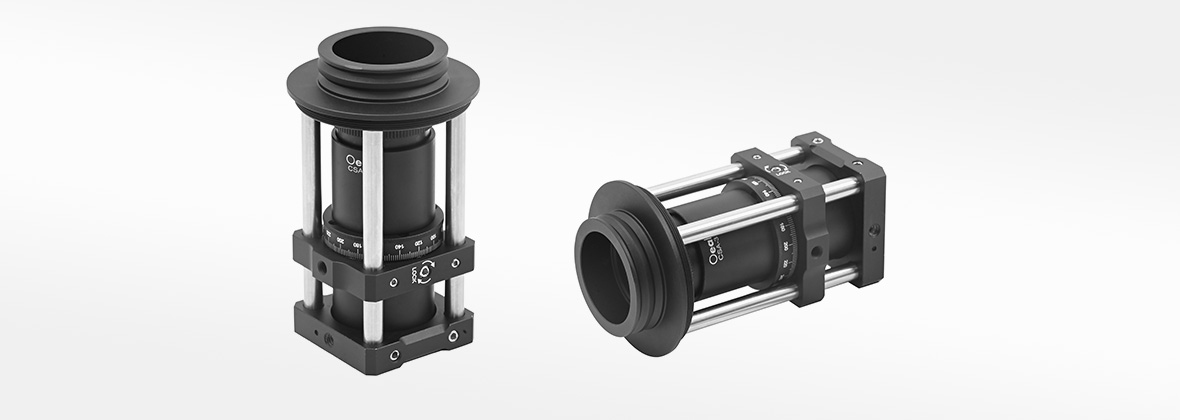

Сборка:

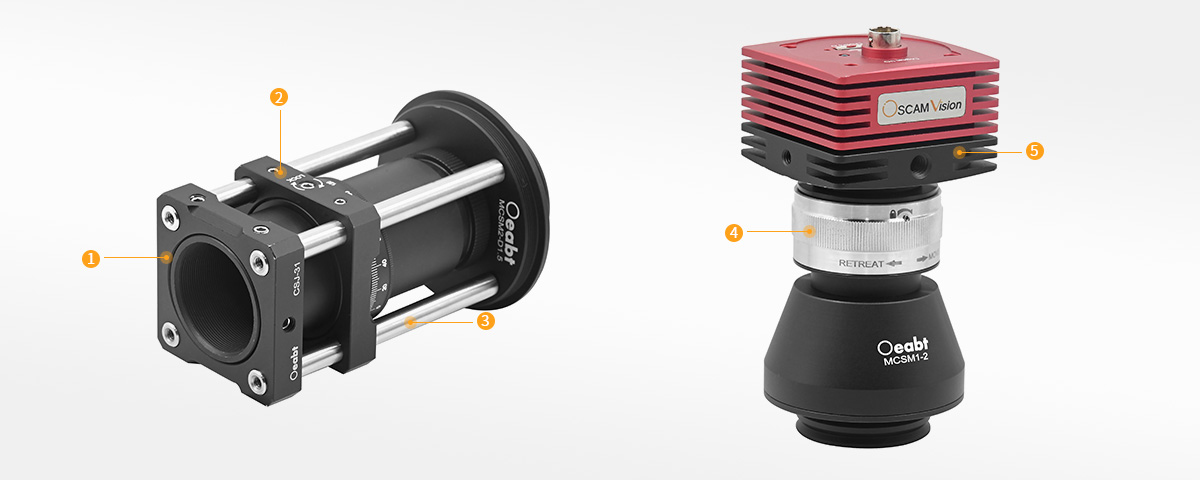

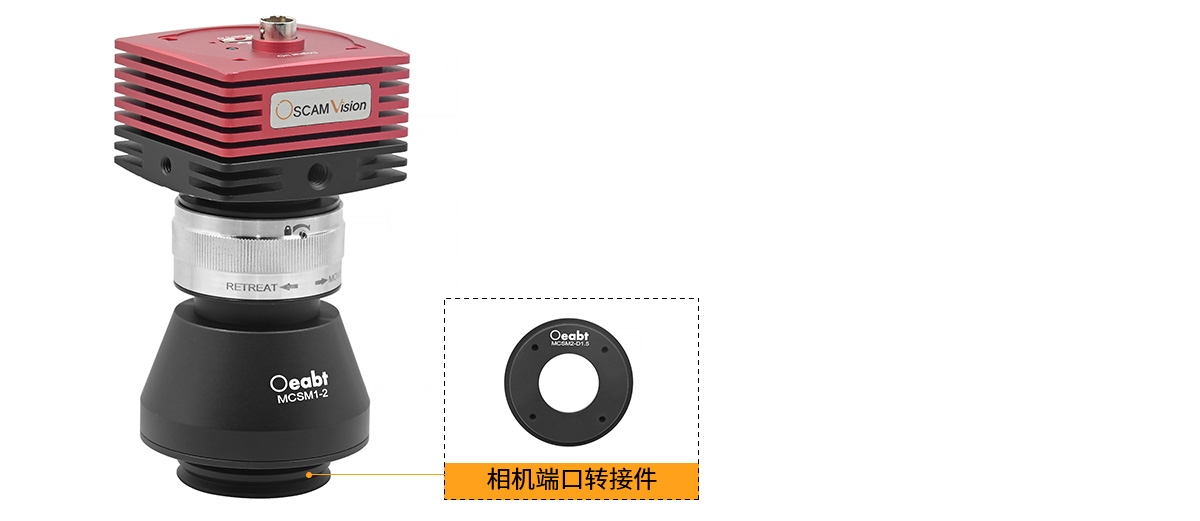

Пример применения:

Модель MCSM2-D1.5

Стандарт: тип "Ласточкин хвост": Ø1,5 дюйма, α = 90 °

Описание продукта: внутренняя резьба SM1 (1.035”-40), внешняя резьба SM2 (2.035” -40), 4-40* 4 места (расстояние 30*30 мм)
