- Расширить линейку корпусных изделий Oeab для широкого спектра систем микроскопической визуализации；
- Расширьте оптическую систему собственной сборки, чтобы использовать часть интерфейса окуляра микроскопа других производителей；
- Конструкция с шипами в виде ласточкиного хвоста, простая механическая установка и выравнивание оптических портов.；
- Совместим с линзовыми гильзами SM1 и SM2 и системами ячеек 30 мм и 60 мм；

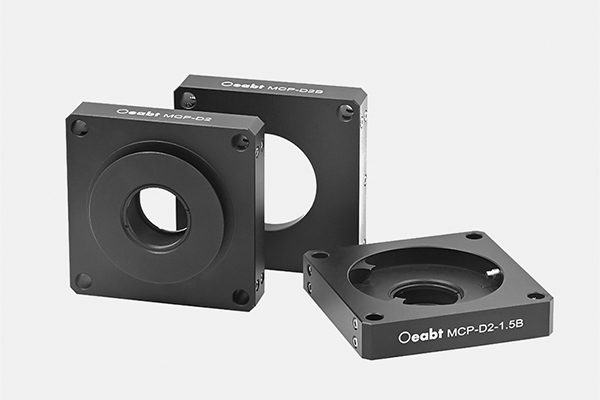

Переходная пластина серии MCP позволяет системами ячеек SM1, SM2, 30 мм и 60 мм для подключения оптических портов и резьбовых портов, что очень подходит для создания микроплатформ по индивидуальному заказу.Такие, освещения и т.д. На установочное устройство.Совместим с подключением к тринокулярным портам вертикальных микроскопов Nikon Eclipse, Thorlabs (с использованием MCP-D2, MCP-D2B) или некоторых Olympus (с использованием MCP-D2-1.5B).
|
стандарт
|
71.1*71.1*14.0 мм
|
|
Угол наклона " Ласточкин хвост"
|
60°
|
|
Расстояние между сквозными отверстиями
|
Ø6.02 мм, расстояние между сквозными отверстиями 60*60 мм
|
|
материал
|
алюминиевый сплав 7075
|
|
модель
|
MCP-D2
|
MCP-D2B
|
MCP-D2-1.5B
|
|
Тип "Ласточкин хвост"
|
【Мужская головка】Ø51мм
|
【Женская головка】Ø53.2 мм
|
【Мужская головка】 Ø51мм
【женская головка】Ø46.17мм
|
|
Тип диафрагмы
|
Внутренняя резьба SM1 (1.035”-40)
|
Гладкое отверстие Ø38,1 мм
|
Внутренняя резьба SM1 (1.035”-40)
|
|
Совместим с типом клетки
|
30, 60 мм
|
60 мм
|
60 мм
|
|
вес
|
185,6 г
|
110,1 г
|
151,0 г
|
Техническое описание:
Переходная пластина серии MCP позволяет интегрировать микроскопическую платформу с клетчатыми системами SM1, SM2, 30 мм и 60 мм для реализации взаимодействия оптических портов и резьбовых соединений, что очень подходит для создания индивидуальных микроскопических изображений.Например, передача пользовательских широкоугольных наблюдений, флуоресцентных кубов, падающего / пропускающего освещения и т.д. на установочное устройство.Совместим с подключением трех окулярных портов вертикальных микроскопов Nikon Eclipse, Thorlabs (использующих MCP-D2, MCP-D2B) или некоторых Olympus (использующих MCP-D2-1.5B)

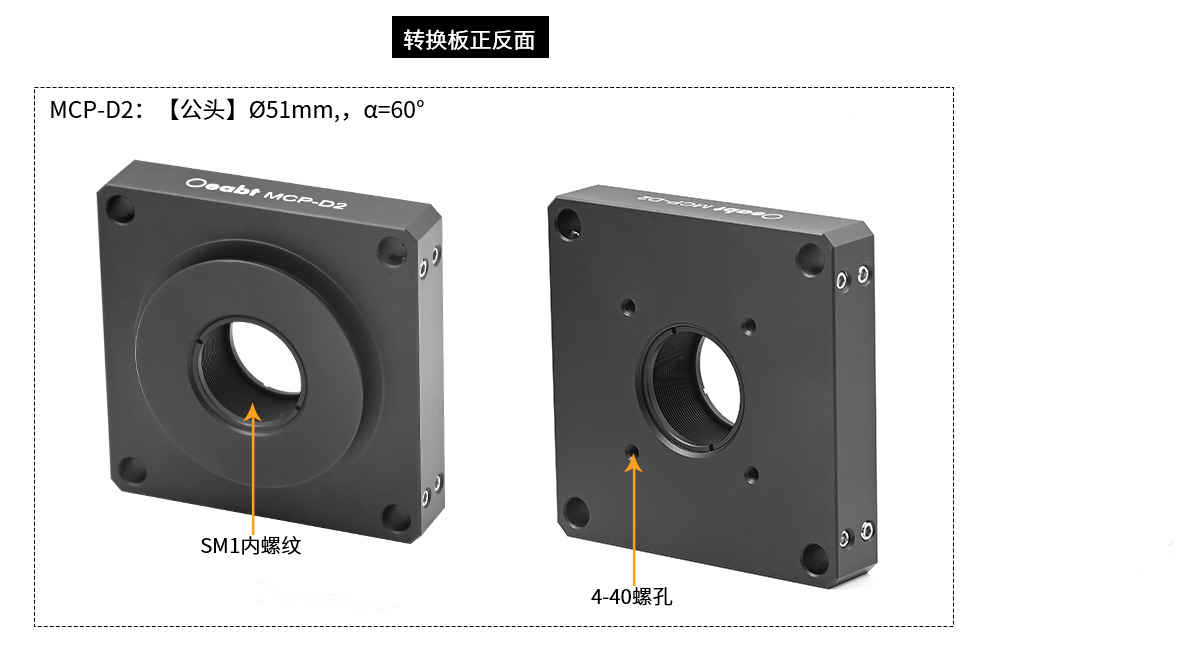

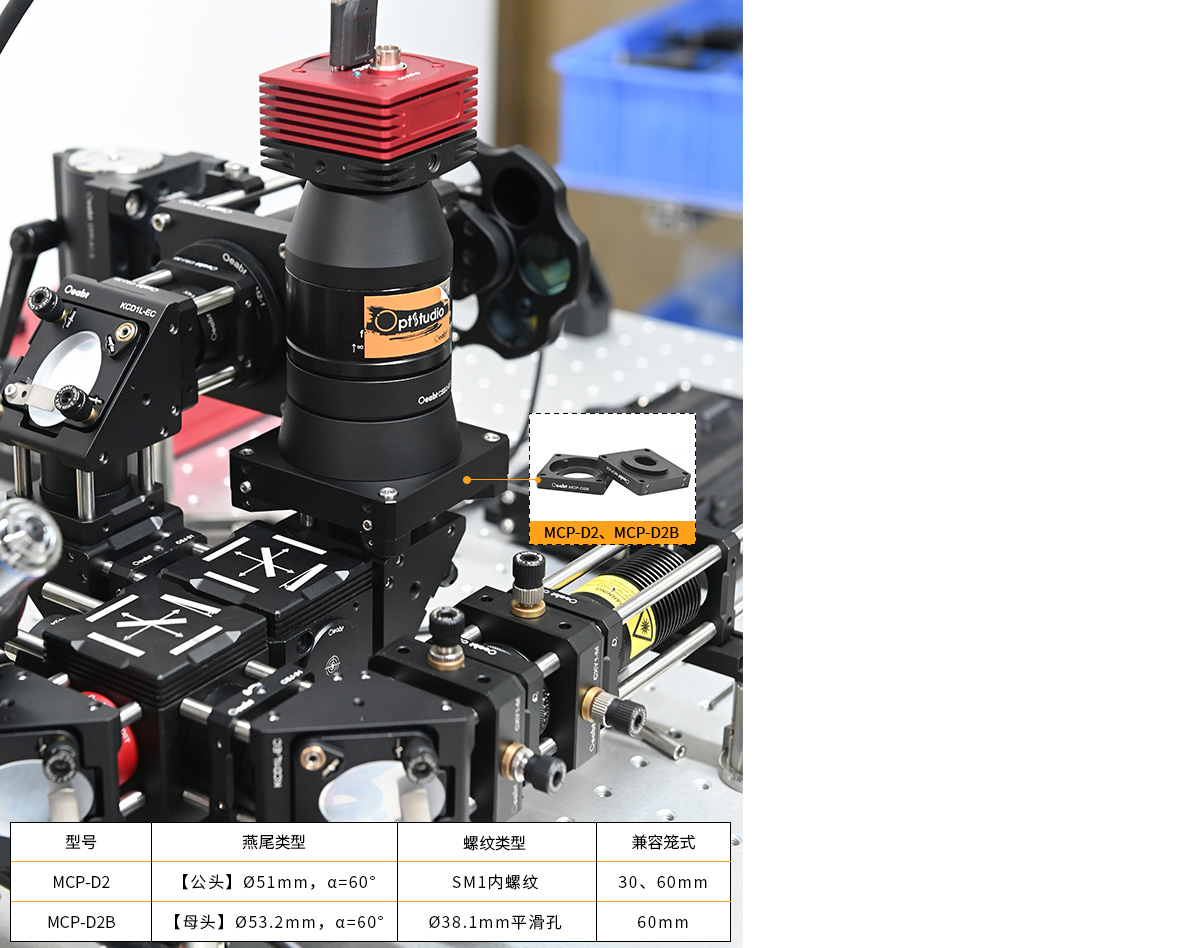

MCP-D2 и MCP-D2B в основном используются для наших широкоугольных камер наблюдения, люминесцентных кубиков и осветительных приборов для съемки в режиме дропшот.Он устанавливается непосредственно и используется с адаптером MCSM2-D2 "ласточкин хвост" и люминесцентным кубическим модулем MDFM-C.В то же время он совместим с тремя отверстиями для окуляров вертикальных микроскопов Nikon Eclipse и Thorlabs.

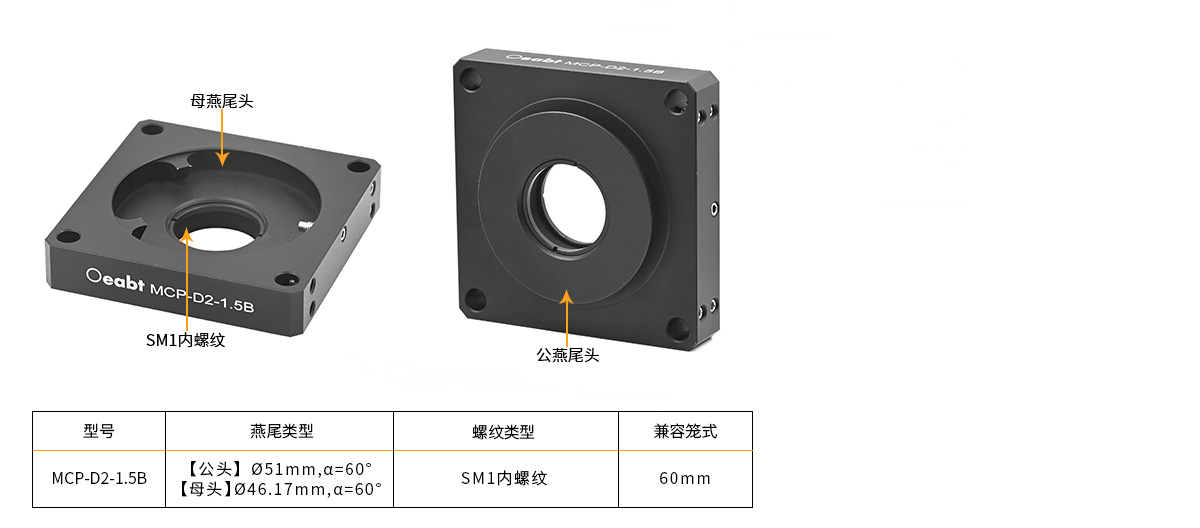

В дополнение к разъему MCP-D2-1.5 "ласточкин хвост", совместимому с MCP-D2B, MCP-D2-1.5 также поставляется с разъемом "ласточкин хвост" Ø46,2 мм, который совместим с модулем широкоугольного наблюдения Olympus и соответствующим разъемом "ласточкин хвост" в трех окулярах для совместного использования.

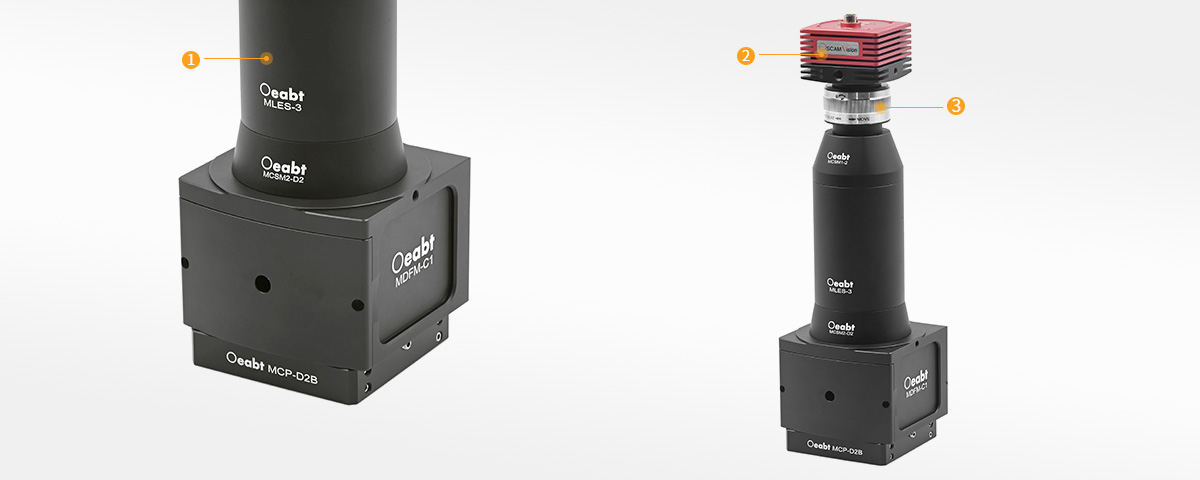

Сборка:

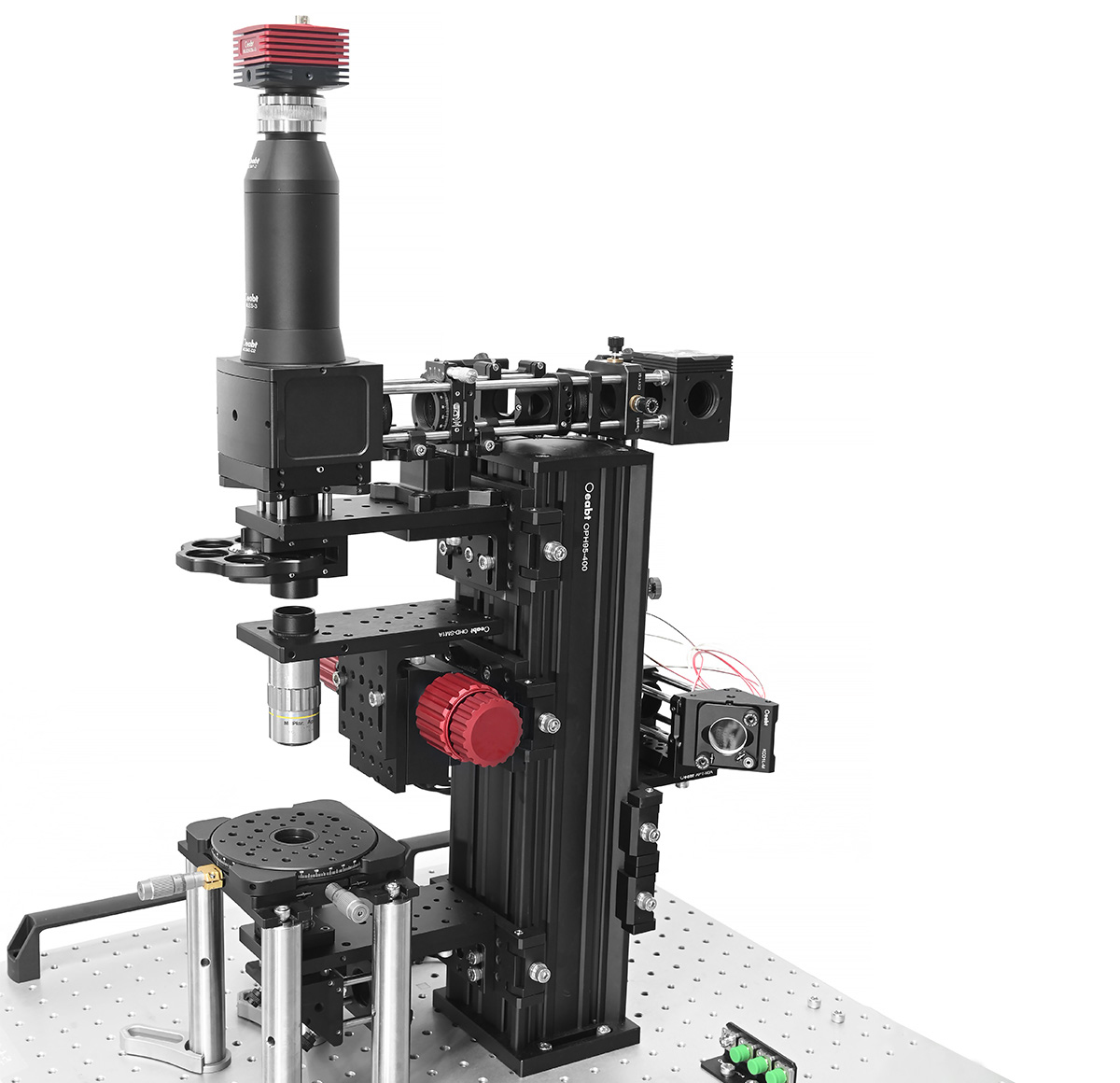

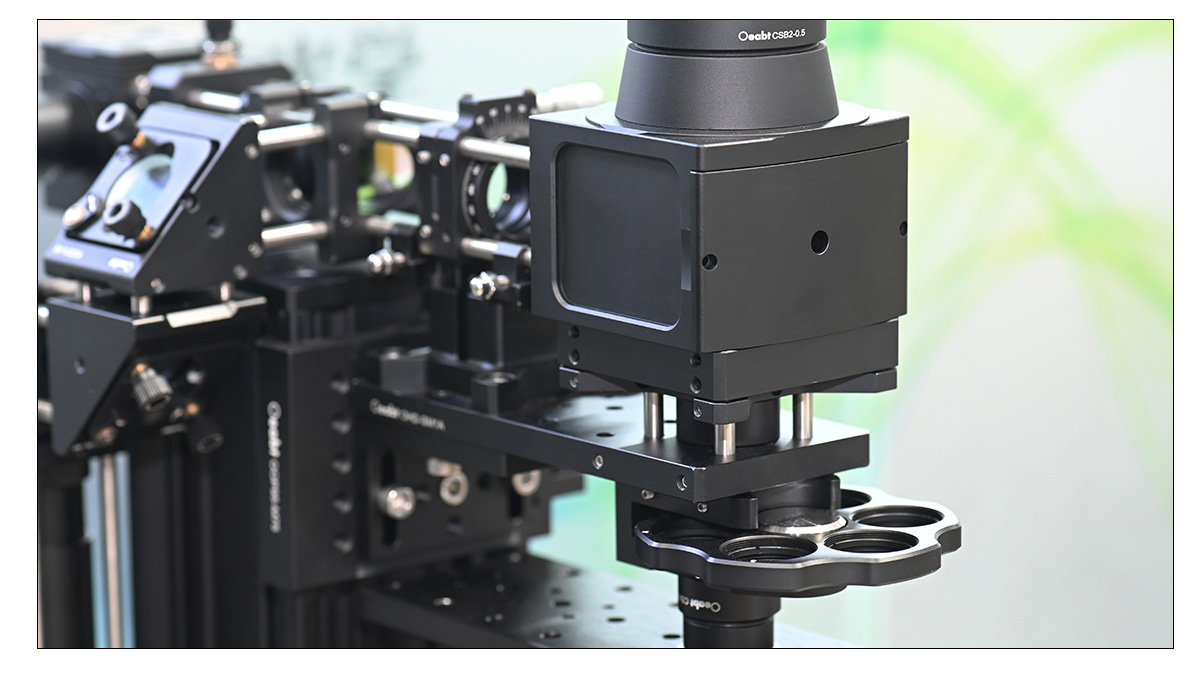

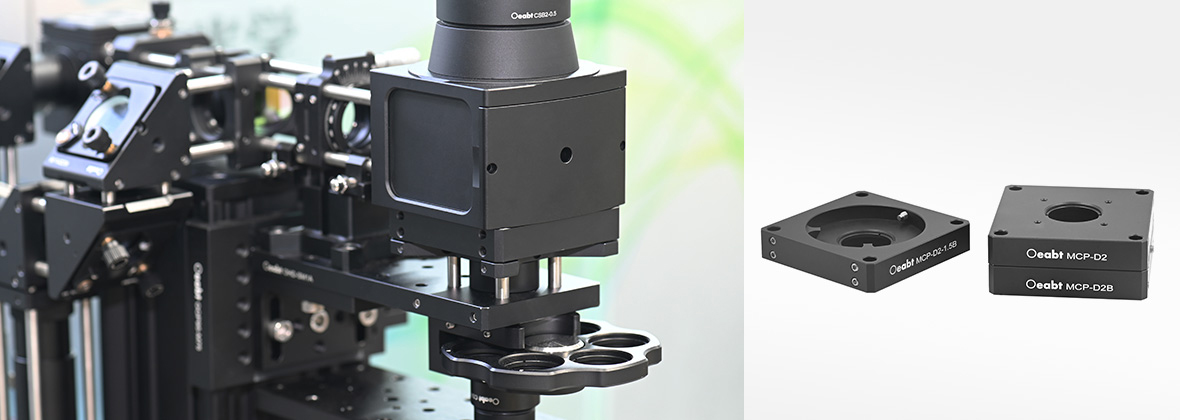

Пример применения:
Модель MCP-D2
Стандарт: 71.1*71.1*14.0 мм
Описание продукта: совместим с системами на 30 и 60 клеток
Модель MCP-D2B
Стандарт: 71.1*71.1*14.0 мм
Описание продукта: совместим с 60 клеточными системами
Модель MCP-D2-1.5B
Стандарт: 71.1*71.1*14.0 мм
Описание продукта: совместим с 60 клеточными системами
