- Оптический тракт самостроящегося типа с откидным освещением；
- Магнитная крышка дверцы совместима с MDFM-MF2 и Olympus filter cube；
- Многослойная конструкция с наружными и внутренними блоками в виде ласточкиного хвоста диаметром 51 мм вверху и внизу соответственно；
- Кубическая оболочка совместима с линзовой гильзой SM1и системой 30-мм сепараторов；
- Комплект для предварительной установки: модуль микроскопического флуоресцентного куба MDFM-C (включая MDFM-MF2)；
Внутри микрофлуоресцентного куба MDFM-C может быть установлен фильтрующий куб, а блоки в виде "ласточкиного хвоста" с наружной и внутренней головками сверху и снизу могут быть подобраны друг к другу для реализации штабелирования модуля cube.На задней панели имеются отверстия для винтов SM1 и 4-40 отверстий для винтов с шагом 30 мм.
|

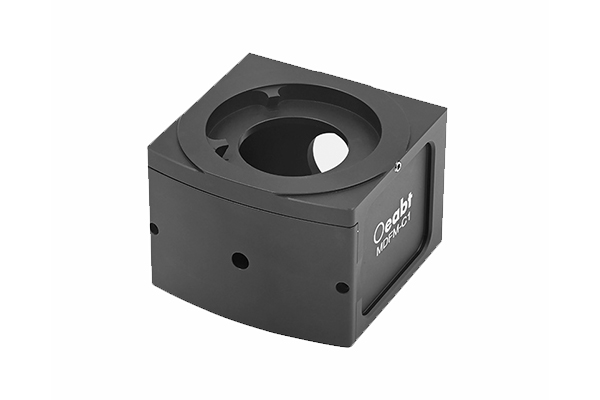

Быстроразъемный микрофлуоресцентный кубический корпус
|
|
модель
|
MDFM-C1
|
|
стандарт
|
78.3*80.0*63.4 мм
|
|
Тип "Ласточкин хвост"
|
[Наружный] Ø51 мм, α=60°; [внутренний] Ø53,2 мм, α=60°
|
|
Тип резьбы
|
Внутренняя резьба SM1 (1.035”-40); 4-40*4 места, расстояние между ними 30 мм
|
|
вес
|
367,3 г
|
|
материал
|
алюминиевый сплав 7075
|
|

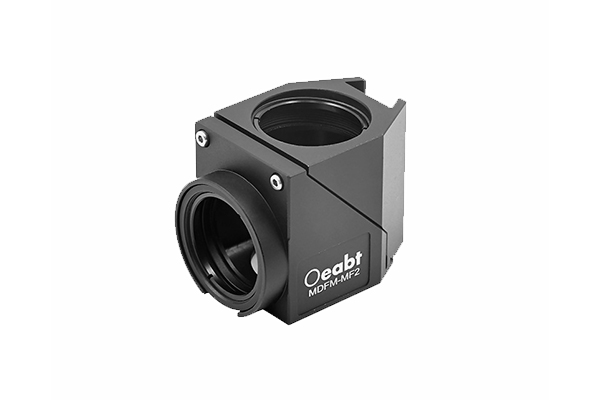

Микроскопический флуоресцентный кубический вкладыш
|
|
модель
|
MDFM-MF2
|
|
стандарт
|
48.3*33.0*39.0 мм
|
|
Установите объектив
|
Ø25.4 мм, фильтр возбуждения и эмиссионный фильтр толщиной ≤5 мм
|
|
Размер двухцветного зеркала≤25.2*36.0*1.2 мм
|
|
Тип резьбы
|
Внутренняя резьба SM1 (1.035”-40)
|
|
вес
|
51,6 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Внутри микрофлуоресцентного куба MDFM-C может быть установлен фильтрующий куб, а наружный и внутренний блоки типа "ласточкин хвост" сверху и снизу могут быть подобраны друг к другу для реализации возможности штабелирования модуля cube.Задняя панель имеет отверстия для винтов SM1 и 4-40 отверстий для винтов с шагом 30 мм. Траекторию оптического пути можно настроить с помощью втулки объектива серии SM1 и системы 30-миллиметровых обойм для реализации микроскопического применения модуля освещения drop-shot.

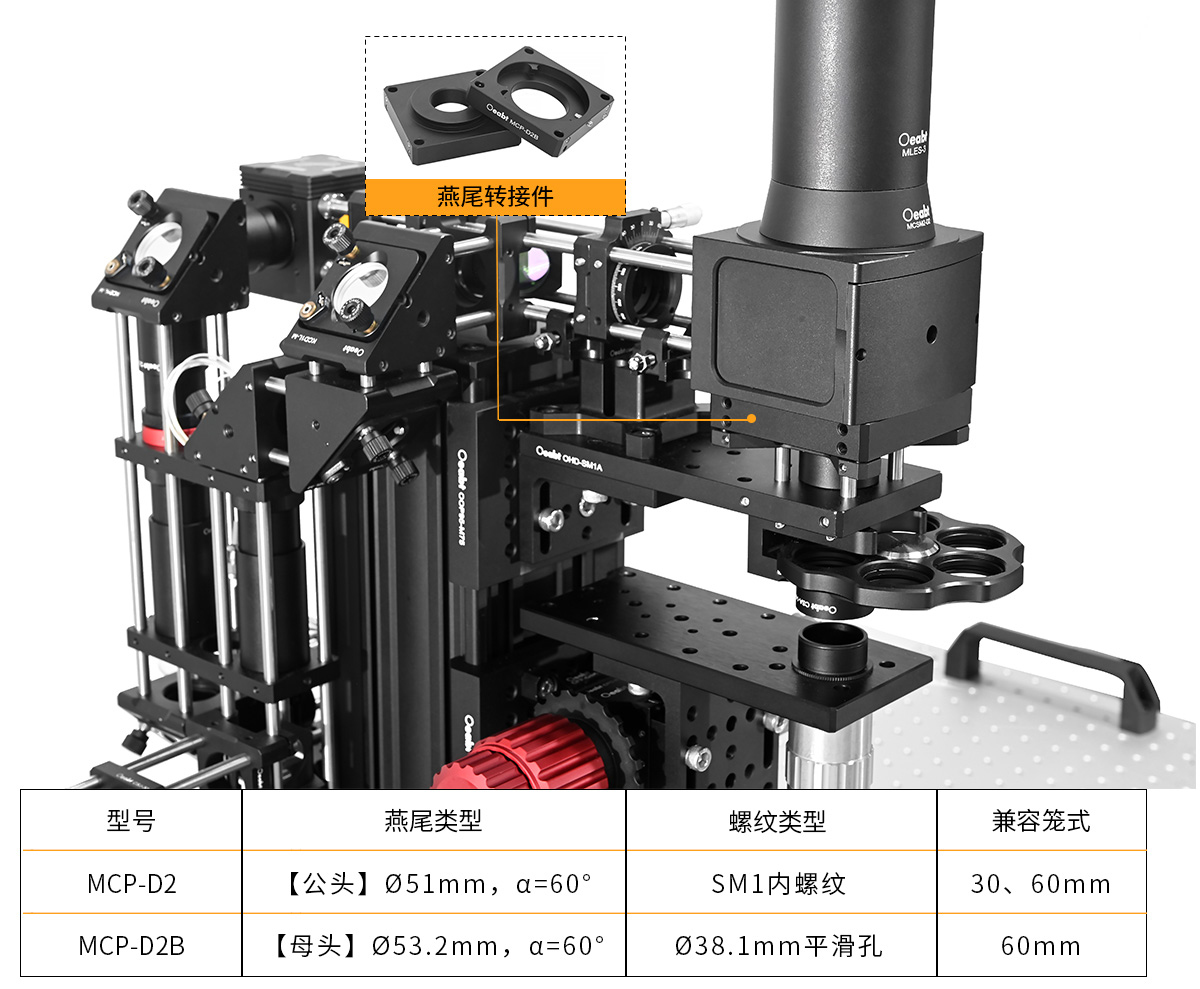

Канавка в виде ласточкиного хвоста в верхней и нижней частях куба соответствует MCP-D2 и MCP-D2B. В нижней части куба установлена пластина преобразования MCP-D2B в виде ласточкиного хвоста, которая может подключаться на 30 мм и к модулю микрофлуоресцентного куба MDFM-C.

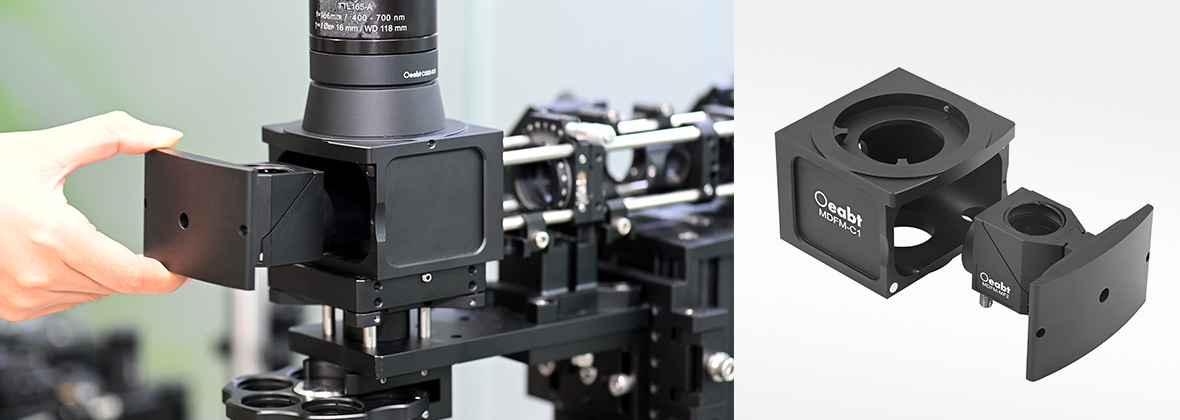

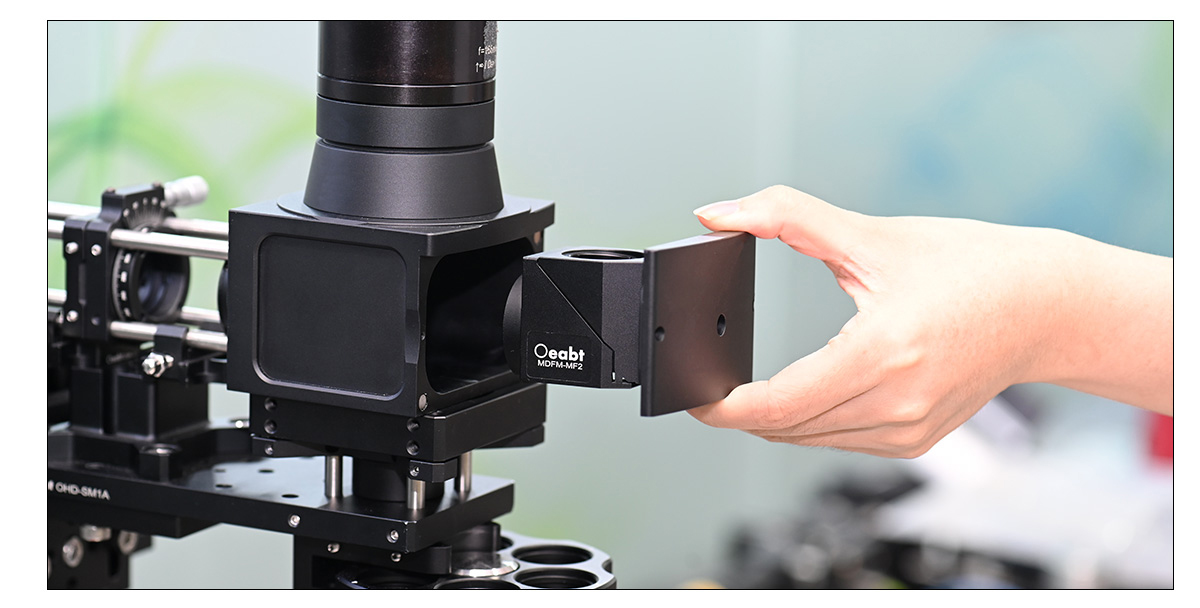

Быстроразъемный куб содержит внешнюю магнитную крышку, которую можно подсоединить для установки флуоресцентного вкладыша MDFM-MF2 (Примечание: Вкладыш не содержит фильтра и должен быть приобретен отдельно).На двух сторонах кубического вкладыша, расположенных под углом 90° друг к другу, имеются отверстия для винтов SM1, в которые можно установить фильтр возбуждения Ø25,4 мм и фильтр излучения толщиной 5 мм.Посередине можно зажать кусочек двустороннего цветного зеркала (максимальный размер - 25.2*36.0*1.2 мм).

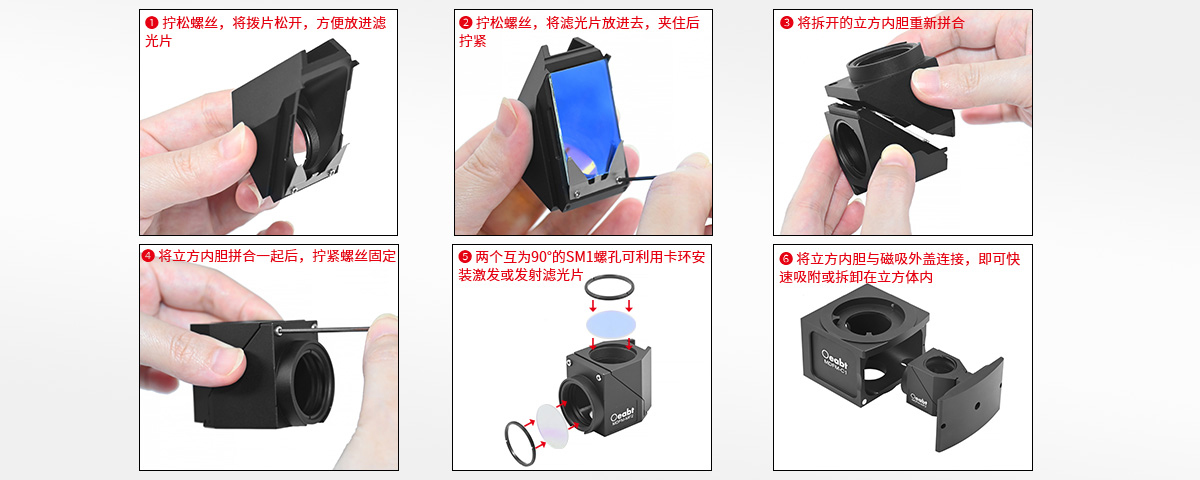

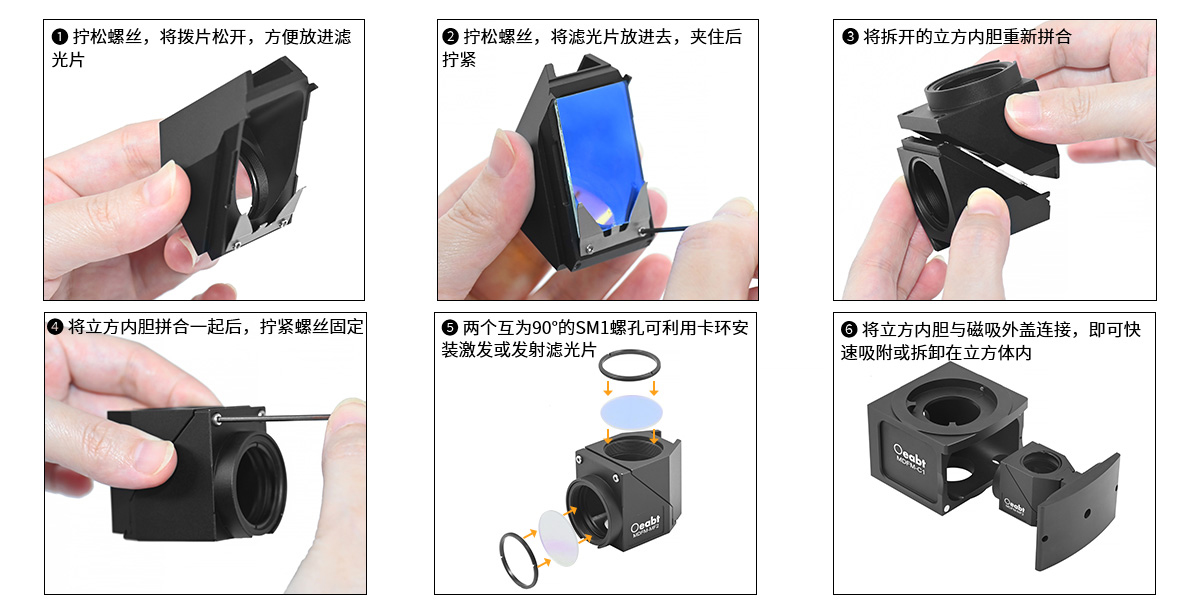

Сборка:

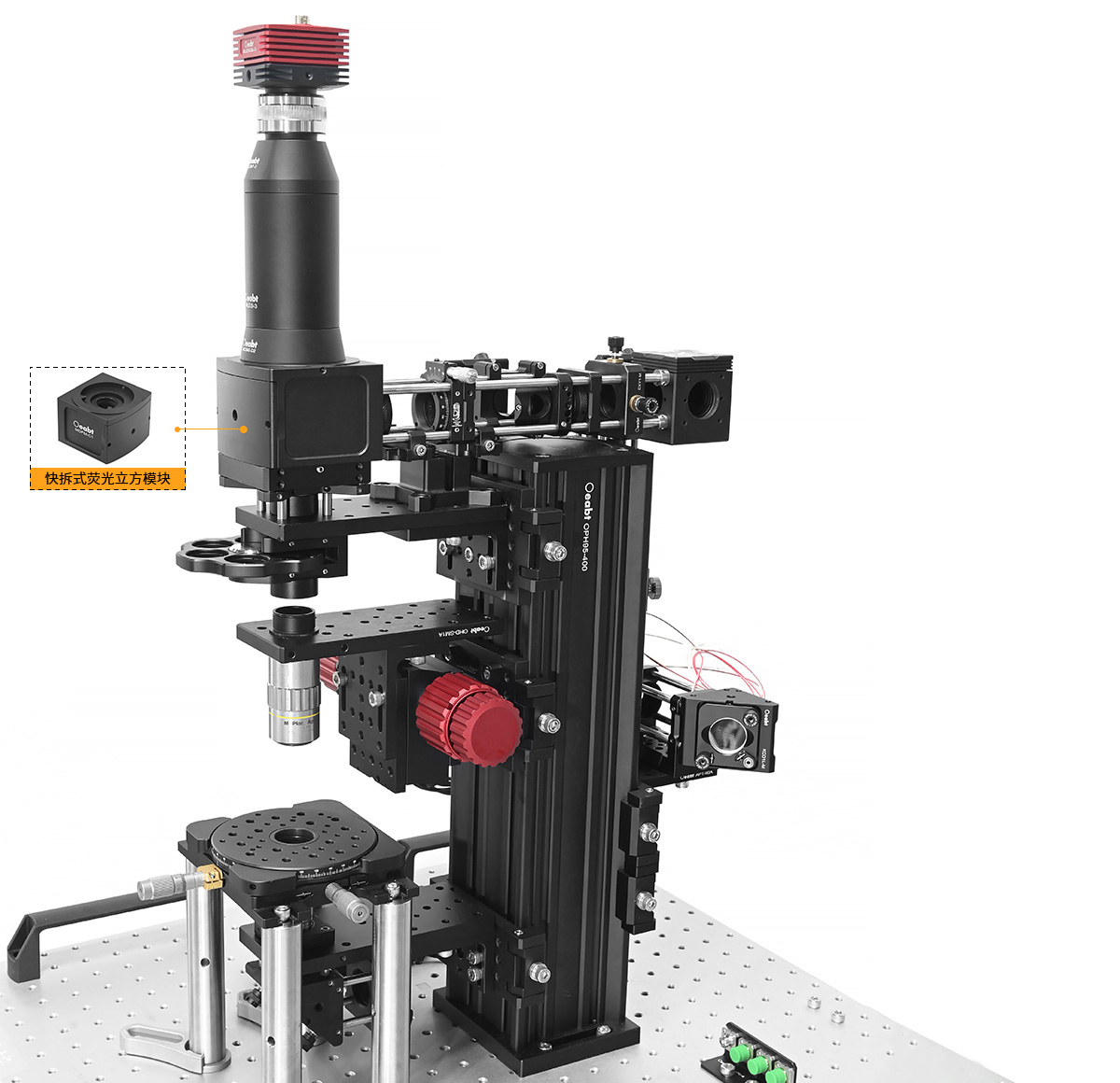

Пример применения:
Модель MDFM-C

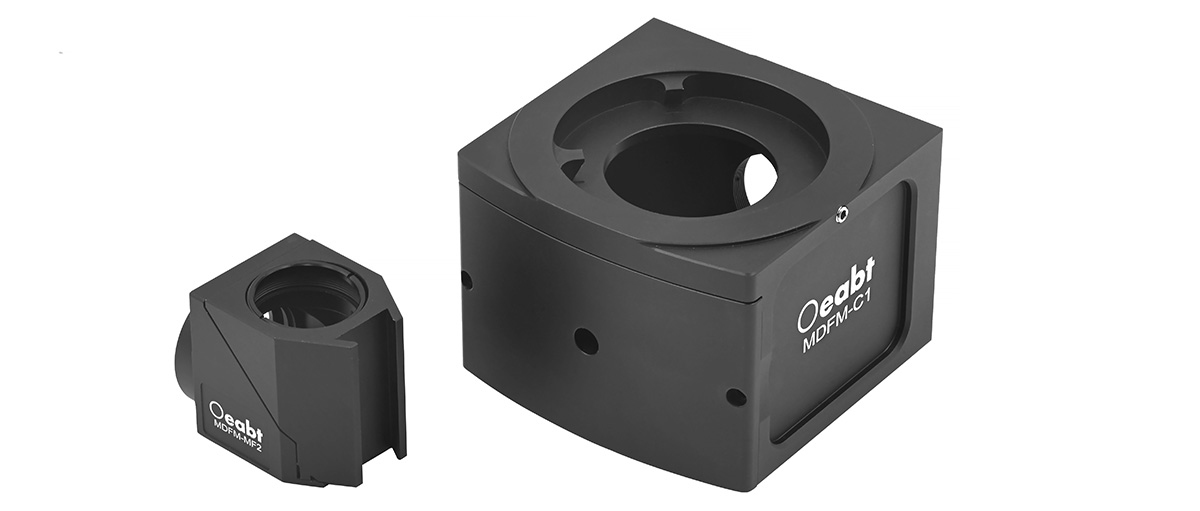

Стандарт: быстроразъемная флуоресцентная кубическая оболочка + кубический вкладыш
Описание продукта: предварительно установленные детали: модуль микроскопического флуоресцентного куба MDFM-C (включая MDFM-MF2)
Модель MDFM-C1
Стандарт: 78.3*80.0*63.4 мм
Описание продукта: [Наружный] Ø51 мм, α=60°; [внутренний] Ø53,2 мм, α=60°
Модель MDFM-F2
Стандарт: 48.3*33.0*39.0 мм
Описание продукта: может устанавливаться с фильтром возбуждения толщиной ≤5 мм и фильтром излучения;может устанавливаться с двухцветным зеркалом размером ≤25.2*36.0*1.2 мм.
