• Выполните точную регулировку подъема головки микроскопа；
• Маховик фокусировки имеет два способа регулировки: грубая квазифокусировка и тонкая квазифокусировка.；
• Демпфирующий механизм может регулировать скорость регулировки для быстрого или высокоточного перемещения；
• Линейный ход подъема 34 мм；
• Максимальная нагрузка, поддерживающая вертикальное направление, составляет 1 кг；
• Предоставьте множество вариантов предварительной установки；

Направляющий столик с микроточной настройкой фокусировки использует реечный механизм фокусировки со стальными шариковыми направляющими для стабилизации перемещения и устранения пустого хода. Общий ход может быть перемещен примерно на 34 мм для осуществления подъема и регулировки головки микроскопа.В дополнение к спирали с грубой квазифокусировкой, которая обеспечивает грубый ход регулировки, спираль с тонкой квазифокусировкой можно на 4 мм/оборот.

Техническое описание:

Скользящий стол для точной настройки микроскопа использует реечный механизм фокусировки со стальной шариковой направляющей для стабилизации перемещения и устранения холостого хода. Общий ход может быть перемещен примерно на 34 мм для обеспечения подъема и регулировки головки микроскопа.Благодаря эксцентричной регулировке втулки зубчатого штока повышается степень зацепления между шестерней и рейкой, что делает движение плавным и устраняет пустой диапазон.Максимальная нагрузка, поддерживающая вертикальное направление, составляет 1 кг.(Если вам нужно перевезти больший груз, обратитесь в службу поддержки клиентов за технической поддержкой.)

По сравнению с MCT-LM2, маховичком фокусировки, в дополнение к обеспечению грубой квазифокусной спирали с грубым ходом, тонкую квазифокусную спираль можно точно регулировать на 4 мм/оборот.Кроме того, демпфирующий механизм представляет собой регулировку демпфирования, которая используется для управления величиной сопротивления для ограничения скорости регулировки, полагаясь на сопротивление трения между втулкой зубчатого штока и зубчатой тягой, чтобы положение фокусировки не смещалось неестественно.

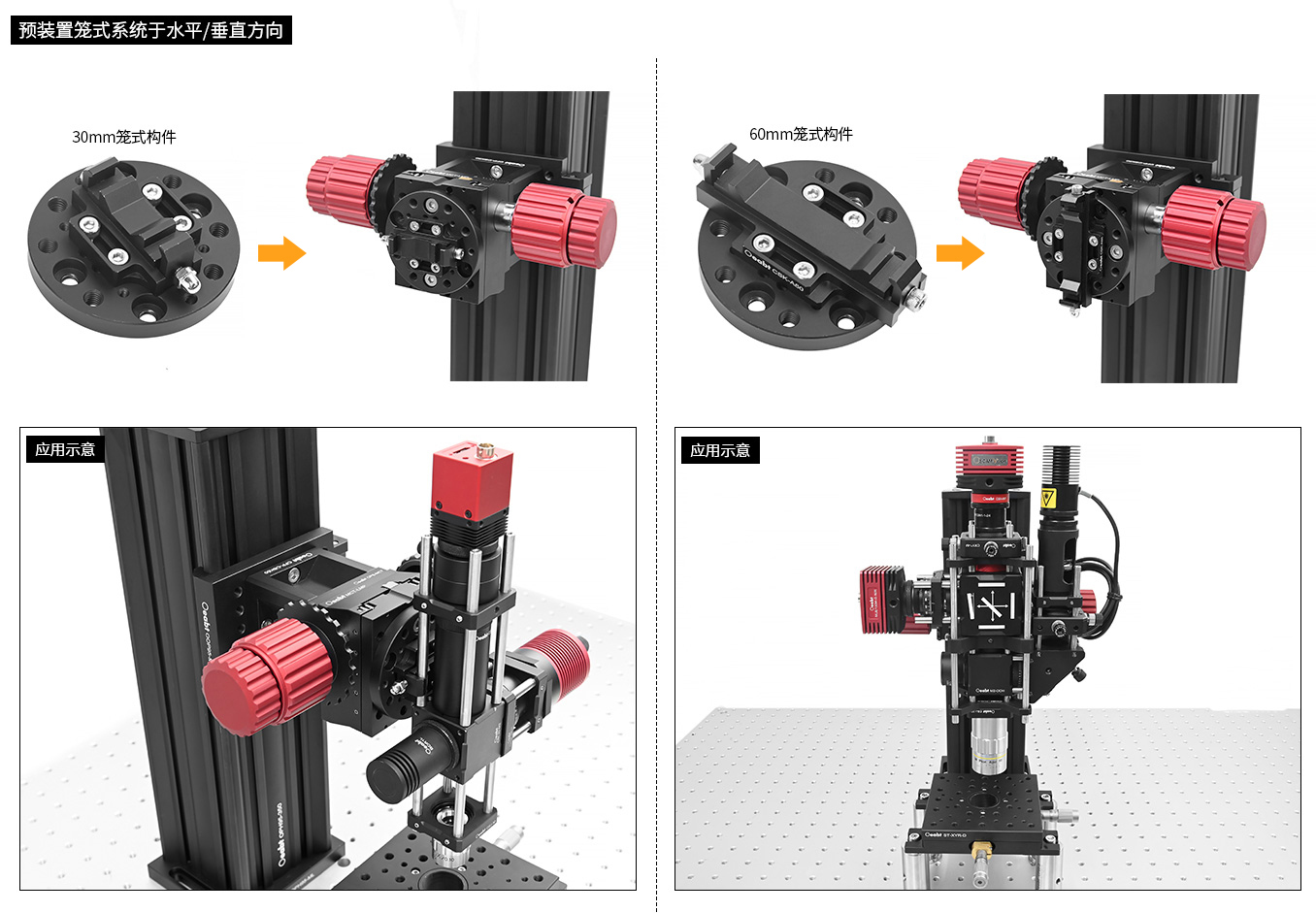

Передняя и задняя панели могут быть соединены с помощью различных переходных блоков и установлены на удлинительные стержни диаметром 1,5 дюйма или кронштейны диаметром 66 мм; предусмотрены различные варианты предварительной установки: передние панели с различными способами монтажа могут устанавливаться с помощью каркасных систем или других экспериментальных устройств.

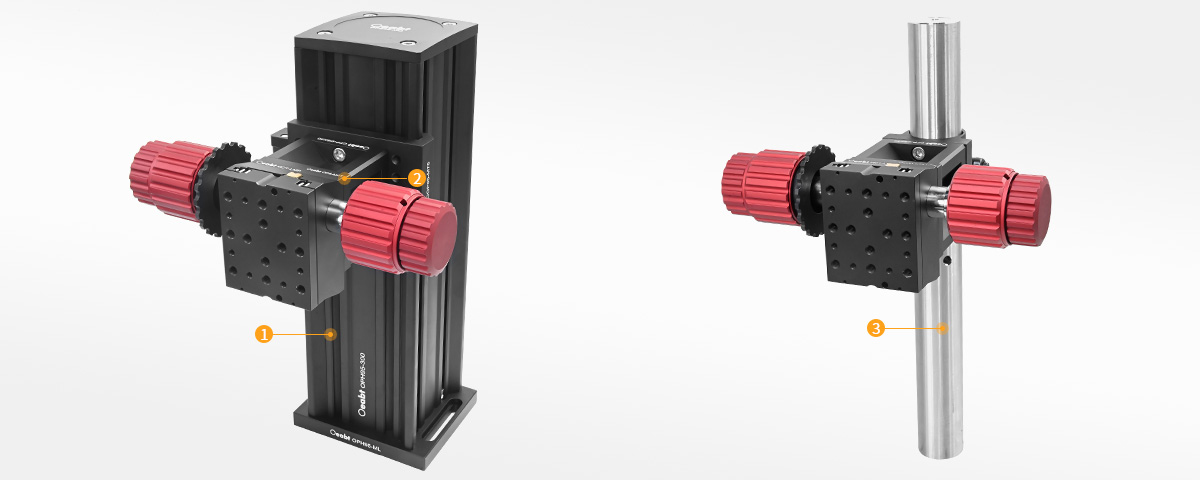

Сборка:

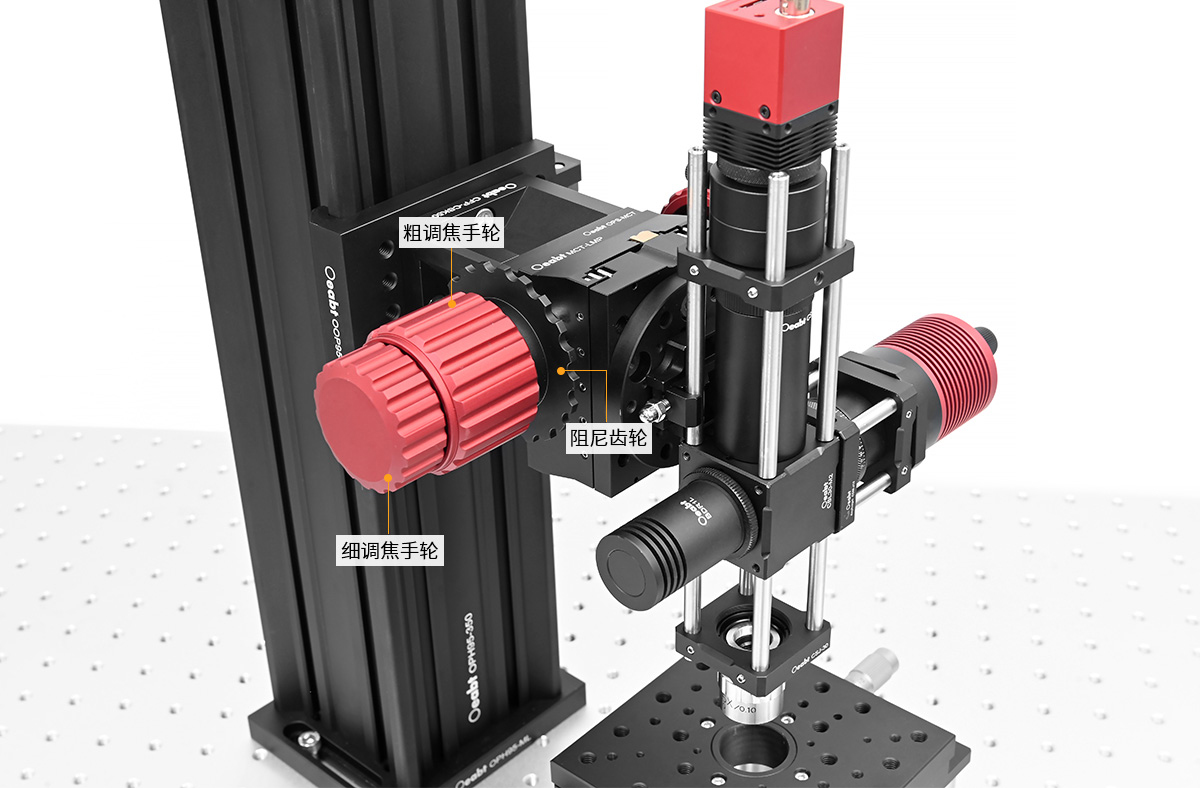

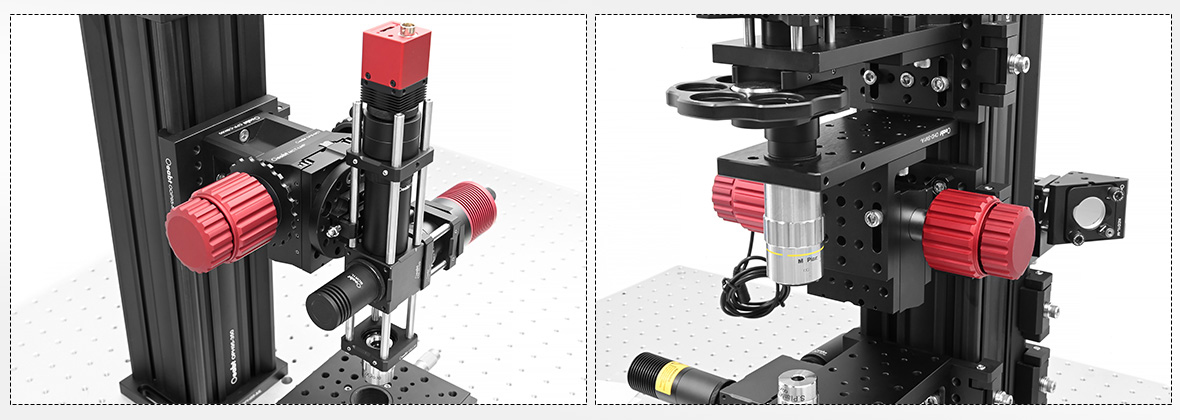

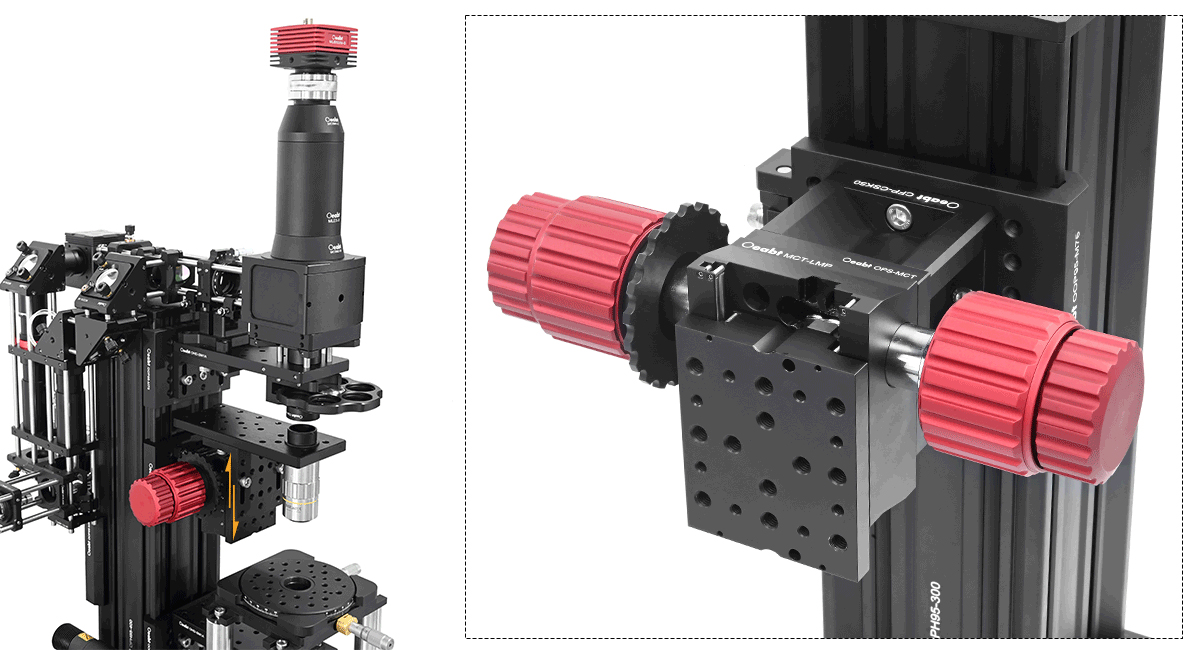

Пример применения:

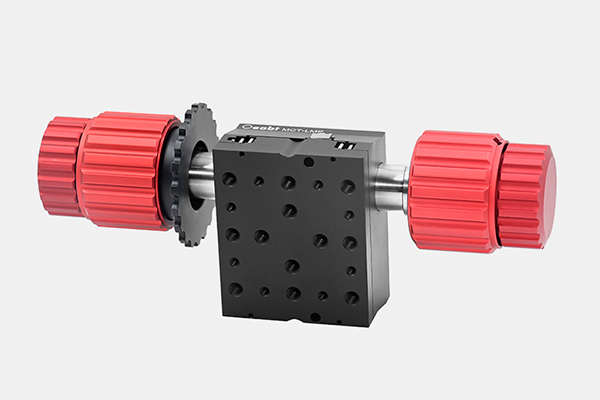

Модель MCT-LMP

Стандарт: 80.2*63.5*40.2 мм (без маховика)

Описание продукта: линейный ход подъема составляет 34 мм, точная регулировка фокусировки составляет 4 мм /оборот;
максимальная нагрузка в вертикальном направлении составляет 1 кг;
передняя панель: M4*8, M6 *12;
задняя панель: M6*7, M4 * 4 (отверстие для потайной головки), M6*2 (отверстие для потайной головки)

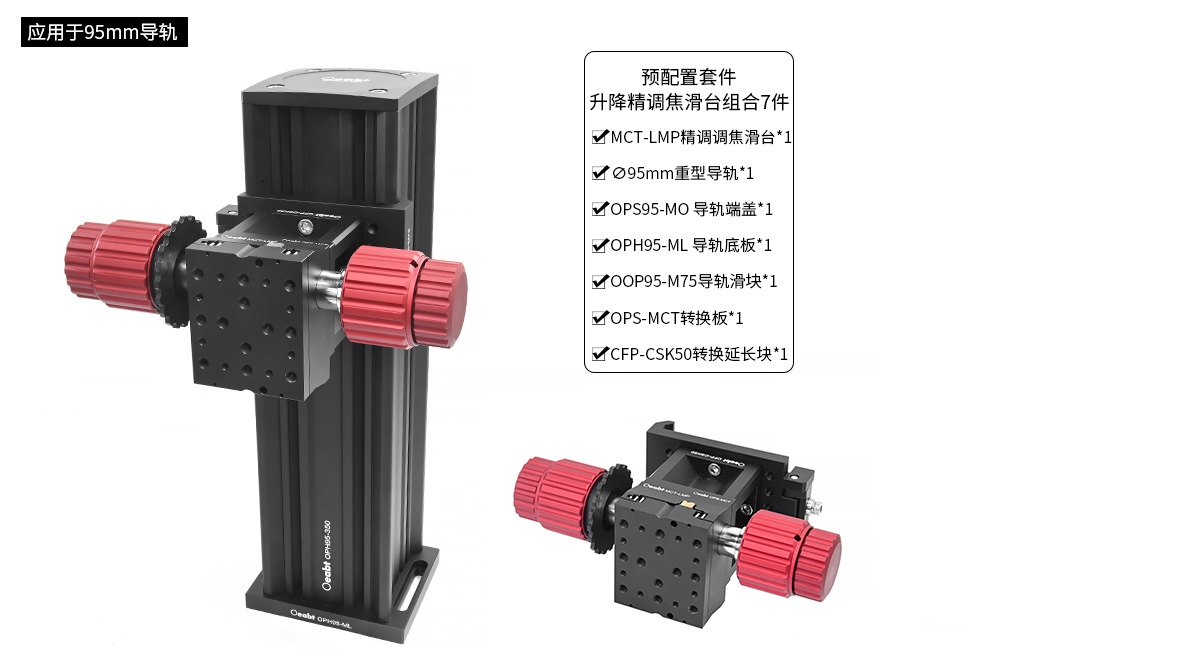

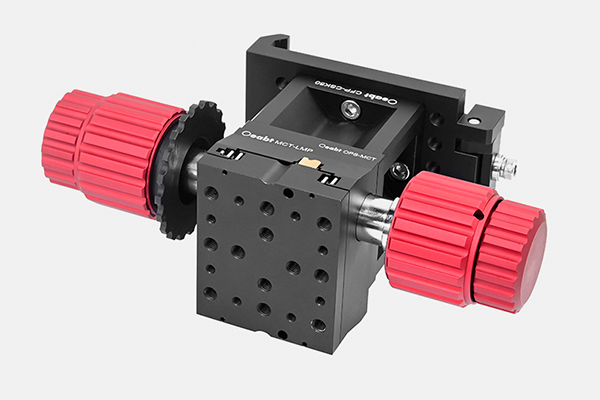

Модель MCT-LMP-KitsG

Описание продукта: сборка: направляющий столик точной настройки фокусировки MCT-LMP * 1, блок расширения преобразования CFP-CSK50 * 1, плата преобразования OPS-MCT * 1, направляющий слайдер OOP95-M75 *1

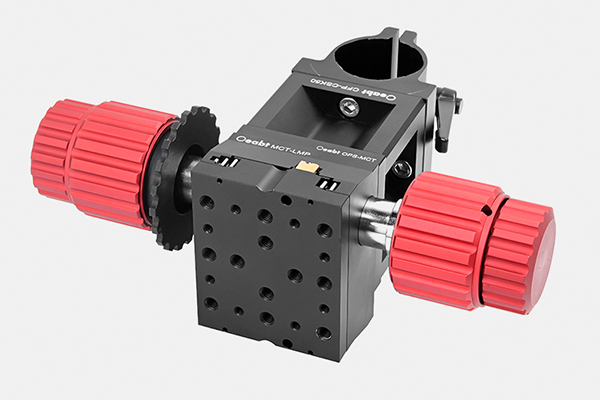

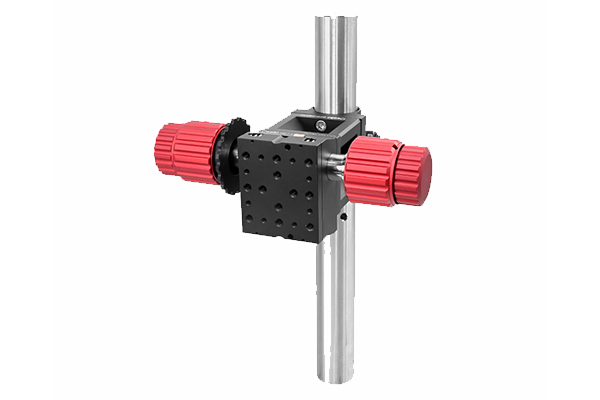

Модель MCT-LMP-KitsR

Описание продукта: сборка: направляющий столик для точной настройки фокусировки MCT-LMP * 1, блок расширения преобразования CFP-CSK50 * 1, плата преобразования OPS-MCT * 1, блок удлинительных зажимов CFP-A1.5 * 1

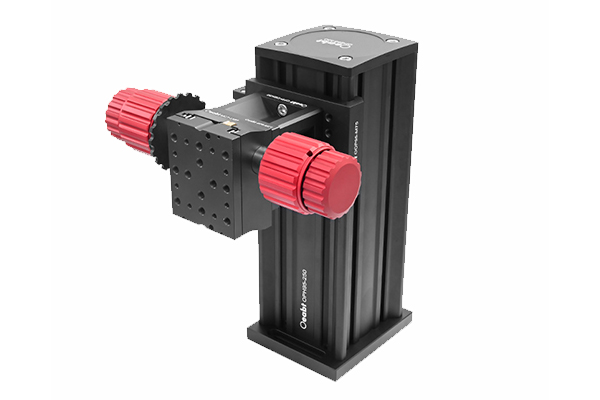

Модель MCT-LMP-KitsG250

Описание продукта: сборка: направляющий столик точной настройки MCT-LMP, сверхпрочная направляющая OPH-B250, торцевая крышка направляющей OPS95-MP, опорная пластина направляющей OPH95-ML, блок удлинения CFP-CSK50, пластина преобразования OPS-MCT, блок удлинения CFP-A1.5

Модель MCT-LMP-KitsG300

Описание продукта: сборка: направляющий столик точной настройки MCT-LMP, сверхпрочная направляющая OPH-B300, торцевая крышка направляющей OPS95-MP, опорная пластина направляющей OPH95-ML, блок удлинения CFP-CSK50, пластина преобразования OPS-MCT, блок удлинения CFP-A1.5

Модель MCT-LMP-KitsG350

Описание продукта: сборка: направляющий столик точной настройки MCT-LMP, сверхпрочная направляющая OPH-B350, торцевая крышка направляющей OPS95-MP, опорная пластина направляющей OPH95-ML, блок удлинения CFP-CSK50, пластина преобразования OPS-MCT, блок удлинения CFP-A1.5

Модель MCT-LMP-KitsG400

Описание продукта: сборка: направляющий столик точной настройки MCT-LMP, сверхпрочная направляющая OPH-B400, торцевая крышка направляющей OPS95-MP, опорная пластина направляющей OPH95-ML, блок удлинения CFP-CSK50, пластина преобразования OPS-MCT, блок удлинения CFP-A1.5

Модель MCT-LMP-KitsG500

Описание продукта: сборка: направляющий столик точной настройки MCT-LMP, сверхпрочная направляющая OPH-B500, торцевая крышка направляющей OPS95-MP, опорная пластина направляющей OPH95-ML, блок удлинения CFP-CSK50, пластина преобразования OPS-MCT, блок удлинения CFP-A1.5

Модель MCT-LMP-KitsR350

Описание продукта: сборка: направляющий столик для точной настройки фокусировки MCT-LMP * 1, удлинитель CFEP350-S∅ 1,5 дюйма, блок удлинения преобразования CFP-CSK50 * 1, плата преобразования OPS-MCT * 1, блок зажима удлинителя CFP-A1.5 * 1

Модель MCT-LMP-KitsR500

Описание продукта: сборка: направляющий столик для точной настройки фокусировки MCT-LMP * 1, удлинительный стержень CFEP150-S + CFEP350-S∅ 1,5 дюйма, блок удлинения преобразования CFP-CSK50 * 1, плата преобразования OPS-MCT * 1, блок зажима удлинительного стержня CFP-A1.5 * 1

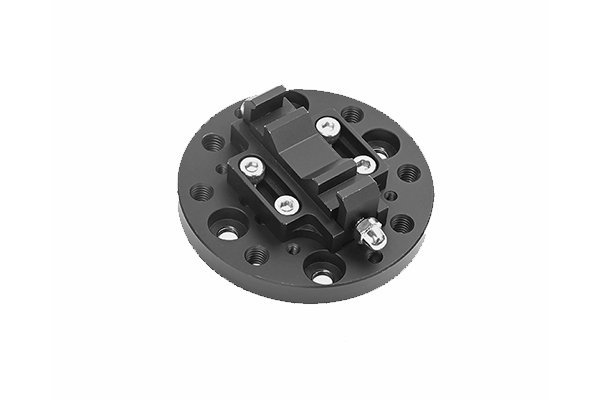

Модель CSKA30-A2

Стандарт: для 30-мм клеточной системы

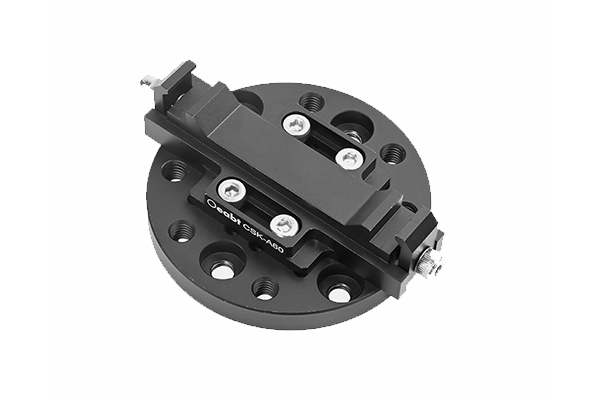

Модель CSKA60-A2

Стандарт: для 60-мм клеточной системы
