Описание продукта
Уникальная технология механической обработки и анодирование поверхности обеспечивают идеальное сочетание точности, износостойкости и внешнего вида.
Существуют различные комбинации монтажных отверстий в столешнице.
Конструкция компактна, а показания легко настраиваются.
Средняя часть верхней платформы представляет собой полую конструкцию, которая может удовлетворить потребности в освещении.

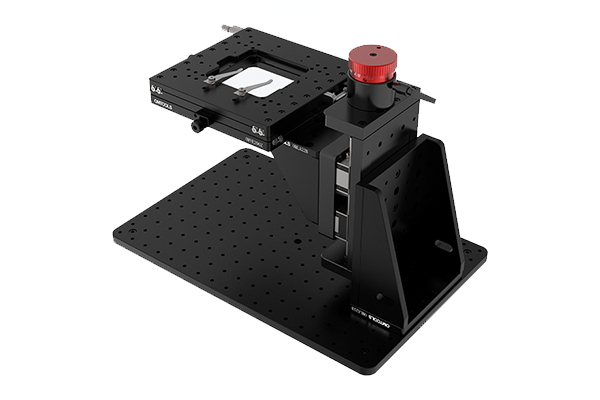

Трехосная полая комбинированная ступень перемещения OMSDH03AL состоит из нескольких стандартных изделий OMTOOLS, которые могут обеспечивать перемещение в трех направлениях: X, Y и Z. Среди них ход 30 мм может быть обеспечен в направлении Z (нижний предел регулируется), а ход 50 мм может быть обеспечен в направлениях X и Y (максимальный предел хода регулируется). Комбинированная конструкция является гибкой и ее легко разбирать и собирать. Верхняя ступень перевода имеет сквозной оптический порт, который может использоваться в качестве рабочей платформы для микроскопии, контроля и другого оборудования, а также может быть напрямую подключен к другим столешницам или стандартным оптическим платформам или плоским пластинам.
Общие параметры
|
Размер стола
200x200 мм
|
|
Размер полости
90x90 мм
|
Трехосная полая комбинированная ступень перемещения, ход X: ±25 мм Y: ±25 мм (регулируемый максимальный предел хода) Z: 30 мм (регулируемый предел хода) - OMSDH03AL
|
маршрут
X: ± 25 мм Y: ± 25 мм (регулируемый максимальный предел хода) Z: 30 мм (регулируемый предел хода)
|
Размер стола
200x200 мм
|
|
Размер полости
90x90 мм
|
Режим привода
X, Y: прецизионная микрометрическая головка; Z: винтовой привод
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Вес
14,5 КГ
|
|
Минимальный масштаб
X, Y: 0,01 мм; Z: 0,01мм
|
Динамический параллелизм
≦0,05мм
|
|
Горизонтальная нагрузка
10 кг
|
Составляющие продукты
Комбинированная переходная пластина OMLA22B, комбинированная переходная пластина OMLA21B, вертикальная платформа ручного подъема OMZS40N, двумерная полая платформа ручного перемещения OMYE200Z, оптическая макетная плата из алюминиевого сплава HPBC04503
|
