Описание продукта
Трехосный регулировочный стол серии OMNT может осуществлять регулировку смещения по трем осям (перемещение в направлении Y, вращение вокруг оси Z и вращение вокруг оси Y).
Боковая часть оснащена маховичком, соединенным с винтовой передачей с мелкими зубьями, которая обеспечивает высокоточную регулировку и имеет возвратную пружину.
В нижней части установлена прецизионная поперечная роликовая направляющая, которая перемещается плавно и обеспечивает прямолинейность.
Он может представлять собой четырехмерную платформу с регулируемым перемещением и ножничными подъемными платформами OMHA120A, OMHA120B и OMHG90C.

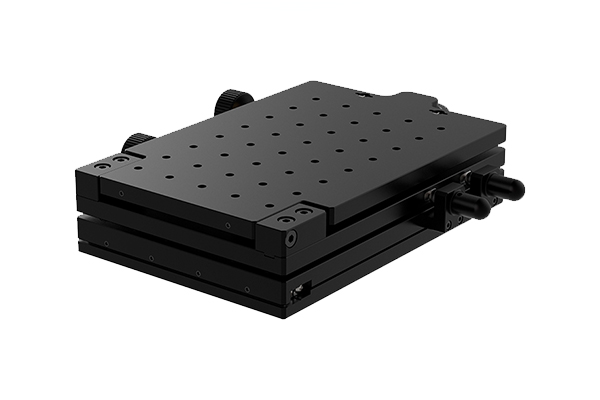

Встроенный трехосевой регулировочный стол OMNT03A от OMTOOLS позволяет осуществлять трехосевую регулировку смещения (перемещение в направлении Y, вращение вокруг оси Z и вращение вокруг оси Y). Боковая часть оснащена маховичком, соединенным с винтовой передачей с мелкими зубьями, которая обеспечивает высокоточную регулировку и имеет возвратную пружину. В нижней части установлена прецизионная поперечная роликовая направляющая, которая перемещается плавно и обеспечивает прямолинейность. Он может представлять собой четырехмерную платформу с регулируемым перемещением и ножничными подъемными платформами OMHA120A, OMHA120B и OMHG90C.Он подходит для использования в таких областях, как оптические эксперименты, где требуется высокая точность ручной настройки.
Общие параметры
|
Ход в направлении Y
±10 мм
|
|
Направляющий выступ винта
0,75 мм
|
|
Диапазон регулировки вращения
θz：±2.5 °
|
|
Угол поворота маховика по окружности
0.243°
|
Встроенный трехосевой регулировочный стол, ход в направлении Y ± 10 мм, ход перемещения винта 0,75 мм - OMNT03A
|
Ход в направлении Y
±10 мм
|
Направляющий выступ винта
0,75 мм
|
|
Диапазон регулировки вращения
θz：±2.5 °
|
Угол поворота маховика по окружности
0.243°
|
|
Диапазон регулировки шага
θy：-1,2°/+2 °
|
Поверните маховик по кругу, угол наклона
0.19°
|
|
Размер стола
235*160 мм
|
Максимальная нагрузка
15 кг
|
|
Вес
5,15 Кг
|
|
