Описание продукта
Материал: Алюминиевый сплав 6061T6
Угол поворота центра вращения регулируется ниже угла наклона поперечного ролика скользящего стола 0,05 мм.
Хорошее чувство эксплуатации, наиболее подходящее для частых операций
Высота центра вращения (рабочее расстояние) каждого размера раздвижного стола имеет широкий выбор, и в зависимости от объекта выбирается широкий выбор.
Основной материал ступени ручного углового перемещения OMTOOLS серии OMPN изготовлен из высокопрочного твердого алюминиевого сплава с черной анодированной поверхностью, хорошей износостойкостью и изысканным внешним видом. Направляющая изготовлена из высокоточной изогнутой V-образной шаровой направляющей, которая обладает высокой грузоподъемностью и хорошей износостойкостью, обеспечивая ключевые показатели, такие как чувствительность продукта. Основной материал изготовлен из алюминиевого сплава с зачерненной поверхностью, который подходит для использования в таких областях, как оптические эксперименты, требующие высокой точности ручной настройки. Каждое изделие делится на драйверы для левых, правых и средних сантиметровых карт, а также есть изделия, подходящие для вертикального использования. При комбинированном использовании это очень гибко и удобно. Столешницы этой серии имеют различные размеры и умеренную толщину и могут использоваться в одномерной или многомерной комбинации.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав 6061T6, черная анодированная обработка
|
|
Способ подачи
Стандартный микрометр
|
|
Положение подачи
профиль
|
|
Минимальное чтение
0,01 мм
|
Ручная ступень углового перемещения серии OMPN
Он изготовлен из высокопрочного твердого алюминиевого сплава с черной анодированной поверхностью, хорошей износостойкостью и изысканным внешним видом.
Направляющая изготовлена из высокоточной изогнутой V-образной шаровой направляющей, которая обладает высокой грузоподъемностью и хорошей износостойкостью.
Основной материал изготовлен из алюминиевого сплава, а поверхность зачернена. Он подходит для оптических экспериментов и других областей, требующих высокой точности ручной настройки.
Каждое изделие разделено на левую и правую стороны, и есть изделия, подходящие для вертикального использования. При комбинированном использовании это очень гибко и удобно.
Столешницы этой серии разнообразны по размеру и умеренной толщине и могут использоваться в одномерной или многомерной комбинации.

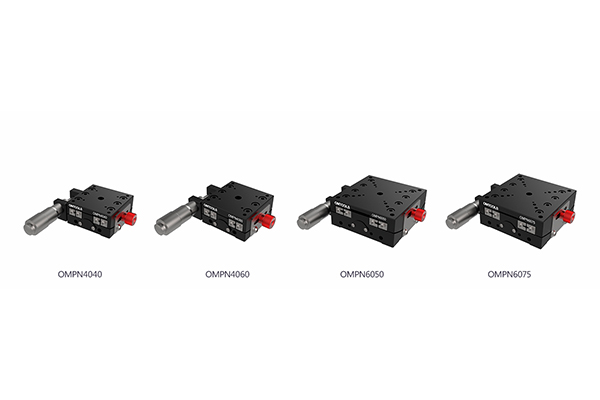

Ручная ступень углового перемещения, размер раздвижного стола 40 ×40 мм, стандартный микрометрический способ подачи, поперечная роликовая направляющая-OMPN4040
|
Размер раздвижного стола
40×40 мм
|
Способ подачи
Стандартный микрометр
|
|
Положение подачи
профиль
|
Минимальное чтение
0,01 мм
|
|
Высота центра вращения
40±0,2 мм
|
Точность поворота центра вращения
0,05 мм
|
|
Объем движения
±7,0 градуса
|
Направляющий брус
Направляющая поперечного ролика
|
|
Сопротивление нагрузке
3,0 кгс
|
Положение стопорного винта
L
|
|
Допустимый крутящий момент нагрузки колеблется вверх и вниз
1,0 Н・м
|
Допустимый крутящий момент нагрузки изменяется влево и вправо
0,8 Н・м
|
|
Допустимый крутящий момент нагрузки при осевом вращении
0,9 Н・м
|
Жесткость крутящего момента колеблется вверх и вниз
1,30"секунды/Н-см
|
|
Жесткость при вращении изменяется влево и вправо
1,15"секунды/Н-см
|
Крутящий момент жесткого осевого вращения
0,27 "сек/Н-см
|
|
вес
0,13 кг
|
Основной материал
Алюминиевый сплав 6061T6
|
|
Обработка поверхности основного материала
Черный анодированный
|
|
Ручная ступень углового перемещения, размер раздвижного стола 40 ×40 мм, стандартный микрометрический способ подачи, поперечная роликовая направляющая - OMPN4060
|
Размер раздвижного стола
40×40 мм
|
Способ подачи
Стандартный микрометр
|
|
Положение подачи
профиль
|
Минимальное чтение
0,01 мм
|
|
Высота центра вращения
60±0,2 мм
|
Точность поворота центра вращения
0,05 мм
|
|
Объем движения
±6,0 градусов
|
Направляющий брус
Направляющая поперечного ролика
|
|
Сопротивление нагрузке
3,0 кгс
|
Положение стопорного винта
L
|
|
Допустимый крутящий момент нагрузки колеблется вверх и вниз
1,0 Н・м
|
Допустимый крутящий момент нагрузки изменяется влево и вправо
0,8 Н・м
|
|
Допустимый крутящий момент нагрузки при осевом вращении
0,9 Н・м
|
Жесткость крутящего момента колеблется вверх и вниз
1,30"секунды/Н-см
|
|
Жесткость при вращении изменяется влево и вправо
1,15"секунды/Н-см
|
Крутящий момент жесткого осевого вращения
0,27 "сек/Н-см
|
|
вес
0,13 кг
|
Основной материал
Алюминиевый сплав 6061T6
|
|
Обработка поверхности основного материала
Черный анодированный
|
|
Ручная ступень углового перемещения, размер раздвижного стола 60 × 60 мм, стандартный микрометрический способ подачи, поперечная роликовая направляющая - OMPN6050
|
Размер раздвижного стола
60×60 мм
|
Способ подачи
Стандартный микрометр
|
|
Положение подачи
профиль
|
Минимальное чтение
0,01 мм
|
|
Высота центра вращения
50±0,2 мм
|
Точность поворота центра вращения
0,05 мм
|
|
Объем движения
±6,0 градусов
|
Направляющий брус
Направляющая поперечного ролика
|
|
Сопротивление нагрузке
5,0 кгс
|
Положение стопорного винта
L
|
|
Допустимый крутящий момент нагрузки колеблется вверх и вниз
1,5 Н・м
|
Допустимый крутящий момент нагрузки изменяется влево и вправо
2,0 Н・м
|
|
Допустимый крутящий момент нагрузки при осевом вращении
2.6 Н・м
|
Жесткость крутящего момента колеблется вверх и вниз
0,27 "сек/Н-см
|
|
Жесткость при вращении изменяется влево и вправо
0,09 "секунды/Н-см
|
Крутящий момент жесткого осевого вращения
0,10 "секунды/Н-см
|
|
вес
0,13 кг
|
Основной материал
Алюминиевый сплав 6061T6
|
|
Обработка поверхности основного материала
Черный анодированный
|
|
Ручная ступень углового перемещения, размер раздвижного стола 60 × 60 мм, стандартный микрометрический способ подачи, поперечная роликовая направляющая - OMPN6075
|
Размер раздвижного стола
60×60 мм
|
Способ подачи
Стандартный микрометр
|
|
Положение подачи
профиль
|
Минимальное чтение
0,01 мм
|
|
Высота центра вращения
75±0,2 мм
|
Точность поворота центра вращения
0,05 мм
|
|
Объем движения
±4,0 градуса
|
Направляющий брус
Направляющая поперечного ролика
|
|
Сопротивление нагрузке
5,0 кгс
|
Положение стопорного винта
L
|
|
Допустимый крутящий момент нагрузки колеблется вверх и вниз
1,5 Н・м
|
Допустимый крутящий момент нагрузки изменяется влево и вправо
2,0 Н・м
|
|
Допустимый крутящий момент нагрузки при осевом вращении
2.6 Н・м
|
Жесткость крутящего момента колеблется вверх и вниз
0,27 "сек/Н-см
|
|
Жесткость при вращении изменяется влево и вправо
0,09 "секунды/Н-см
|
Крутящий момент жесткого осевого вращения
0,10 "секунды/Н-см
|
|
вес
0,13 кг
|
Основной материал
Алюминиевый сплав 6061T6
|
|
Обработка поверхности основного материала
Черный анодированный
|
|
