Описание продукта
При использовании червячной передачи с точной притиркой и червячного привода зазор невелик, движение стабильно, а чувствительность высока.
Он использует высокоточную изогнутую V-образную роликовую направляющую, которая обладает высокой прочностью, высокой грузоподъемностью и хорошей долговечностью.
Стандартное положение монтажного отверстия, может использоваться отдельно, также может сочетаться с другими продуктами нашей компании для формирования многомерной системы перемещения.
Комбинированный ручной угловой стол OMTOOLS серии OMPM - это ручной угловой стол, разработанный для небольших столешниц и повторного использования. Основной материал изделий этой серии изготовлен из высококачественного алюминиевого сплава, управляется дугообразной V-образной роликовой направляющей, а ручной угловой стол приводится в движение червячной передачей. Столешница работает плавно и надежно, обладает высокой чувствительностью и функцией самоблокировки. Изделие подходит для использования в областях с высокими требованиями к ручной регулировке угла наклона. Монтажные отверстия различных стандартных положений отверстий на столешнице подходят для различных нужд, а стандартные крепежные отверстия ниже удобны для соединения их с другими раздвижными столами для формирования многомерного раздвижного стола.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Минимальное считывание курсора
0.1°
|

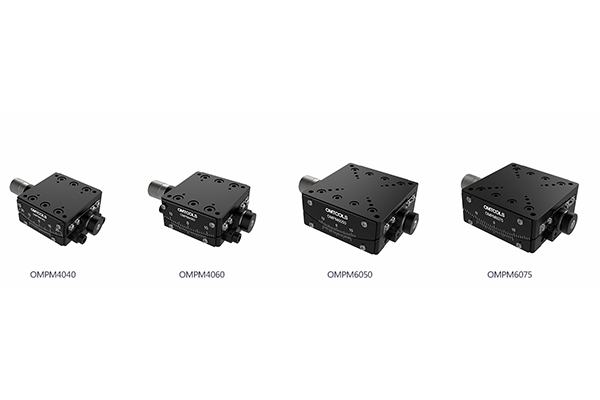

Ручной угловой стол серии OMPM
Он изготовлен из высококачественного алюминиевого сплава, управляется дугообразной V-образной роликовой направляющей и ручным угловым столом, приводимым в движение червячной передачей.
Столешница работает плавно и надежно, обладает высокой чувствительностью и функцией самоблокировки. Изделие подходит для использования в областях с высокими требованиями к ручной регулировке угла наклона.
Монтажные отверстия различных стандартных положений отверстий на столешнице подходят для различных нужд, а стандартные крепежные отверстия ниже удобны для соединения их с другими раздвижными столами для формирования многомерного раздвижного стола.

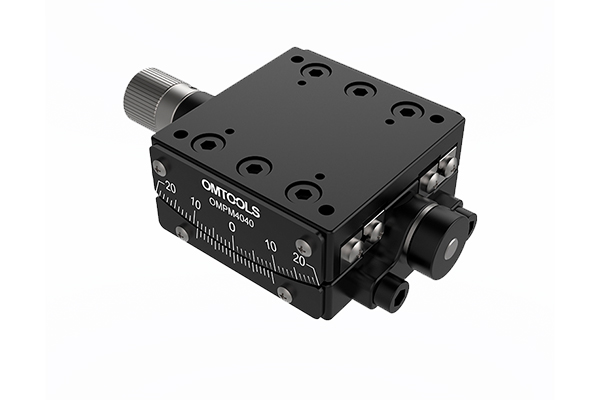

Соединенный ручной угловой стол, диапазон углов ± 10 °, размер стола 40x40 мм - OMPM4040
|
Диапазон углов
±10°
|
Размер стола
40x40 мм
|
|
Высота центра конструкции
40±0,2 мм
|
Передаточное число червячной передачи
192:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание курсора
0.1°
|
|
Величина перемещения ручки при повороте на 1 оборот
≈1.87°
|
вес
0,25 кг
|
|
Горизонтальная нагрузка
5 кг
|
Вертикальная нагрузка
3 кг
|
Соединенный ручной угловой стол, диапазон углов ± 8 °, размер стола 40x40 мм - OMPM4060
|
Диапазон углов
±8°
|
Размер стола
40x40 мм
|
|
Высота центра конструкции
60±0,2 мм
|
Передаточное число червячной передачи
272:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание курсора
0.1°
|
|
Величина перемещения ручки при повороте на 1 оборот
≈1.32°
|
вес
0,25 кг
|
|
Горизонтальная нагрузка
5 кг
|
Вертикальная нагрузка
3 кг
|
Соединенный ручной угловой стол, диапазон углов ± 10 °, размер стола 60x60 мм - OMPM6050
|
Диапазон углов
±10°
|
Размер стола
60x60 мм
|
|
Высота центра конструкции
50±0,2 мм
|
Передаточное число червячной передачи
300:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание курсора
0.1°
|
|
Величина перемещения ручки при повороте на 1 оборот
1.2°
|
вес
0,65 кг
|
|
Горизонтальная нагрузка
5 кг
|
Вертикальная нагрузка
3 кг
|

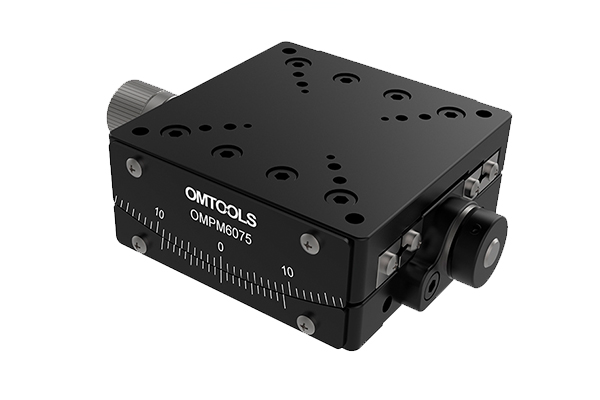

Соединенный ручной угловой стол, диапазон углов ± 10 °, размер стола 60x60 мм - OMPM6075
|
Диапазон углов
±10°
|
Размер стола
60x60 мм
|
|
Высота центра конструкции
75±0,2 мм
|
Передаточное число червячной передачи
282:1
|
|
Материал червячной передачи
Износостойкая оловянная бронза
|
Направляющая рейка (направляющий механизм)
Изогнутая V-образная роликовая направляющая
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание курсора
0.1°
|
|
Величина перемещения ручки при повороте на 1 оборот
≈1.28°
|
вес
0,7 кг
|
|
Горизонтальная нагрузка
5 кг
|
Вертикальная нагрузка
3 кг
|
