Описание продукта
Материал: Алюминиевый сплав 6061T4
Рабочая поверхность расположена горизонтально, а центр привода находится в центре рабочей поверхности
Окружающая линейная направляющая ползуна направлена для решения проблемы частичной нагрузки, вызванной вертикальным использованием ступени перемещения, и, естественно, обеспечивает превосходную устойчивость.
Высококачественный винтовой привод, высокая повторяемость и точность позиционирования, длительный срок службы
Вспомогательный привод турбины Jingyan, с большой несущей способностью, регулировкой деления, с функцией самоблокировки
Направляющая рейка представляет собой линейную направляющую ползуна с высокой точностью и большой несущей способностью
Сверхмощная ручная подъемная платформа серии SSJE оснащена высококачественным трапециевидным винтовым редуктором, обладает повышенной грузоподъемностью и высокой точностью перемещения и позиционирования. Основным материалом является высококачественный алюминиевый сплав, который управляется линейной направляющей ползуна для обеспечения стабильного перемещения при перемещении с высокой нагрузкой. Сверхмощные ручные подъемные платформы серии SSJE имеют большой диапазон перемещения и могут удовлетворить большинство требований к перемещению. Сверхмощная ручная подъемная платформа серии SSJE особенно подходит для прецизионных оптических экспериментов, прецизионного позиционирования, прецизионной механической обработки и других областей с высокой грузоподъемностью и большим ходом. Благодаря устойчивой конструкции подъемной платформы столешница не будет сотрясаться, даже если на нее будут воздействовать большие внешние силы.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
|
Вертикальность движения (подъемный тип, раскачивание влево и вправо)
±30 ед
|
|
Вертикальность движения (тип подъема, передний и задний наклон)
±30 ед
|

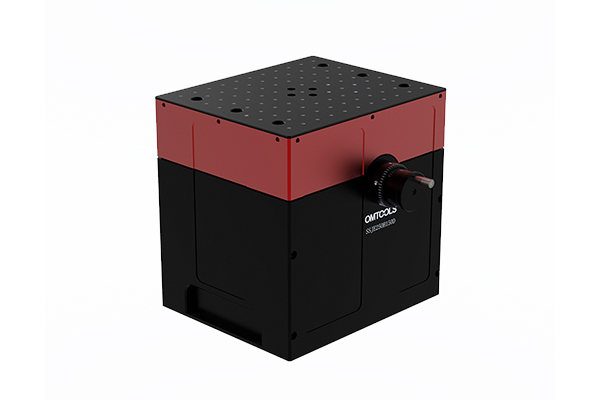

Сверхмощная ручная подъемная платформа серии SSJE
Он оснащен высококачественным трапециевидным винтовым редуктором, обладает повышенной грузоподъемностью и высокой точностью перемещения и позиционирования.
Основным материалом является высококачественный алюминиевый сплав, который управляется линейной направляющей ползуна для обеспечения стабильного перемещения при перемещении с высокой нагрузкой.
Сверхмощные ручные подъемные платформы серии SSJE имеют большой диапазон перемещения и могут удовлетворить большинство требований к перемещению
Серия сверхмощных ручных подъемных платформ особенно подходит для прецизионных оптических экспериментов, прецизионного позиционирования, прецизионной механической обработки и других областей с высокой грузоподъемностью и большим ходом.
Благодаря устойчивой конструкции подъемной платформы столешница не будет сотрясаться, даже если на нее будут воздействовать большие внешние силы.

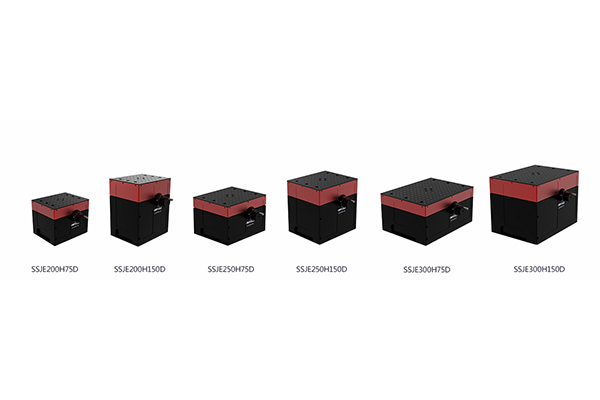

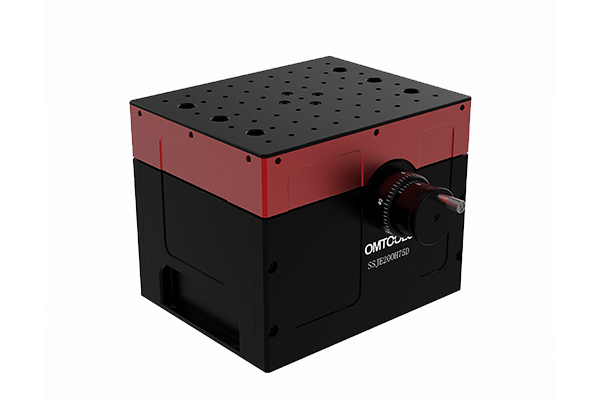

Тяжелая платформа для ручного подъема, размер стола 200 X 260 мм, ход подъема 75 мм, линейная направляющая ползуна - SSJE200H75D
|
Размер стола
200 X 260 мм
|
Ход подъема
75 мм
|
|
Базовая высота
200 мм
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
15,36 кг
|
Переноска
50 кг
|
|
Положение нижнего монтажного отверстия c
250
|
Положение нижнего монтажного отверстия d
100
|
Тяжелая платформа для ручного подъема, размер стола 200 X 260 мм, ход подъема 150 мм, линейная направляющая ползуна - SSJE200H150D
|
Размер стола
200 X 260 мм
|
Ход подъема
150 мм
|
|
Базовая высота
300 мм
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
22,04 кг
|
Переноска
50 кг
|
|
Положение нижнего монтажного отверстия c
250
|
Положение нижнего монтажного отверстия d
100
|
Тяжелая платформа для ручного подъема, размер стола 250 X 320 мм, ход подъема 75 мм, линейная направляющая ползуна - SSJE250H75D
|
Размер стола
250 X 320 мм
|
Ход подъема
75 мм
|
|
Базовая высота
200 мм
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
19,66 кг
|
Переноска
75 кг
|
|
Положение нижнего монтажного отверстия c
300
|
Положение нижнего монтажного отверстия d
125
|
Тяжелая платформа для ручного подъема, размер стола 250 X 320 мм, ход подъема 150 мм, линейная направляющая ползуна - SSJE250H150D
|
Размер стола
250 X 320 мм
|
Ход подъема
150 мм
|
|
Базовая высота
300 мм
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
27,74 кг
|
Переноска
75 кг
|
|
Положение нижнего монтажного отверстия c
300
|
Положение нижнего монтажного отверстия d
125
|
Тяжелая платформа для ручного подъема, размер стола 300 X 420 мм, ход подъема 75 мм, линейная направляющая ползуна - SSJE300H75D
|
Размер стола
300 X 420 мм
|
Ход подъема
75 мм
|
|
Базовая высота
200 мм
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
26,54 кг
|
Переноска
100 кг
|
|
Положение нижнего монтажного отверстия c
400
|
Положение нижнего монтажного отверстия d
150
|
Тяжелая платформа для ручного подъема, размер стола 300 X 420 мм, ход подъема 150 мм, линейная направляющая ползуна - SSJE300H150D
|
Размер стола
300 X 420 мм
|
Ход подъема
150 мм
|
|
Базовая высота
300 мм
|
Передаточный механизм
Трапециевидный винтовой редуктор Ø14X1, передаточное число 4:1
|
|
Направляющая рейка (направляющий механизм)
Линейная направляющая слайдера
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Вес
36,63 кг
|
Переноска
100 кг
|
|
Положение нижнего монтажного отверстия c
400
|
Положение нижнего монтажного отверстия d
150
|
