Описание продукта
Направляющая поперечного ролика используется для обеспечения высокоточного и плавного перемещения. Основным материалом является алюминиевый сплав, который имеет небольшой вес и подходит для встраивания в другие устройства.；
Установка проста. Между высокоточно обработанным верстаком и основанием устанавливается поперечная роликовая направляющая. Кареточный механизм нужно только закрепить болтами в необходимых местах, чтобы получить высокоточный линейный направляющий механизм.；
Из-за большой номинальной нагрузки ролики соединены друг с другом с очень коротким шагом, образуя ролик, способный выдерживать большие нагрузки и имеющий высокую высоту.；
Размер столешницы варьируется от 40 мм до 125 мм с различными техническими характеристиками；
Режим привода - micro-split；
Ручные подъемные платформы серии OMHB с поперечными направляющими - это высокоточные ручные подъемные платформы, выпущенные компанией OMTOOLS. Основной материал этой серии изделий изготовлен из высокопрочного алюминиевого сплава, поверхность окислена и почернела, принята структура смещения направляющей поперечного ролика и приводится в движение микроразрезная головка. Он обладает характеристиками высокой точности, небольшого размера, плавности и высокой жесткости при конечном линейном перемещении. Он широко используется в аппаратах OA и периферийных устройствах, различных тестерах и печатных платах. boards.In прецизионные станки, такие как дырорезы.
Общие параметры
|
Режим привода
Микроголовка
|
|
Основной материал
Алюминиевый сплав
|
|
Обработка поверхности
Черная анодированная обработка
|
|
Минимальный масштаб
0,01 мм
|

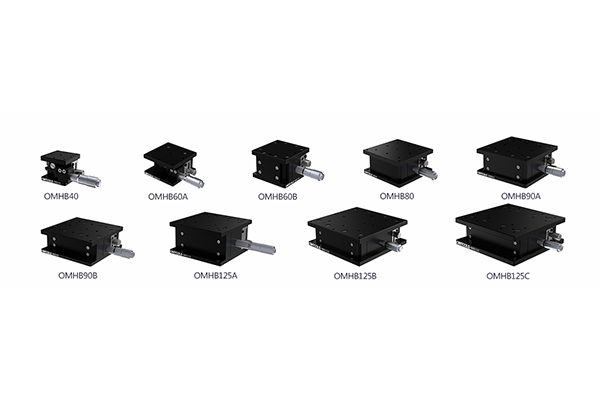

Ручная подъемная платформа поперечного типа серии OMHB
Стандартный ход ручной подъемной платформы OMHB 10/20 мм является необязательным, больший ход можно настроить；
Размер столешницы 40 *40 мм ~ 125 * 125 мм на выбор；
Нагрузка на столешницу 2 кг ~ 15 кг опционально；
Направляющая с поперечным роликом используется для подъема и опускания, а также приводится в движение микроразрезная головка.
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 40 x 40 мм, метод привода micro-split- OMHB40
|
маршрут
10 мм
|
Общая высота
35 ~ 45 мм
|
|
Размер стола
40 x 40 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
2 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
0,17 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 60 x 60 мм, метод привода micro-split- OMHB60A
|
маршрут
10 мм
|
Общая высота
35 ~ 45 мм
|
|
Размер стола
60 x 60 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
3 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
0,27 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 60 x 60 мм, метод привода micro-split- OMHB60B
|
маршрут
10 мм
|
Общая высота
42 ~ 52 мм
|
|
Размер стола
60 x 60 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
6 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
0,39 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 80 x 80 мм, метод привода micro-split- OMHB80
|
маршрут
10 мм
|
Общая высота
40 ~ 50 мм
|
|
Размер стола
80 x 80 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
9 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
0,57 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 90 x 90 мм, метод привода micro-split- OMHB90A
|
маршрут
10 мм
|
Общая высота
40 ~ 50 мм
|
|
Размер стола
90 x 90 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
9 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
0,71 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 90 x 90 мм, метод привода micro-split- OMHB90B
|
маршрут
10 мм
|
Общая высота
35 ~ 45 мм
|
|
Размер стола
90 x 90 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
9 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
0,59 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Ручная подъемная платформа поперечного типа, ход 20 мм, размер стола 125 x 125 мм, метод привода micro-split-OMHB125A
|
маршрут
20 мм
|
Общая высота
66 ~ 86 мм
|
|
Размер стола
125 x 125 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
15 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
1,98 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA05
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 125 x 125 мм, метод привода micro-split- OMHB125B
|
маршрут
10 мм
|
Общая высота
45 ~ 55 мм
|
|
Размер стола
125 x 125 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
9 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
1,34 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA05
|
|
Ручная подъемная платформа поперечного типа, ход 10 мм, размер стола 125 x 125 мм, метод привода micro-split- OMHB125C
|
маршрут
10 мм
|
Общая высота
45 ~ 55 мм
|
|
Размер стола
125 x 125 мм
|
Режим привода
Микроголовка
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
нагрузка
15 кг
|
|
Минимальный масштаб
0,01 мм
|
Вес
1,34 кг
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA05
|
|
