Описание продукта
Использование поперечной роликовой направляющей, высокая грузоподъемность, хорошая износостойкость для обеспечения чувствительности продукта и других ключевых показателей
Основной материал изготовлен из алюминиевого сплава, а поверхность зачернена. Он подходит для оптических экспериментов и других областей, требующих высокой точности ручной настройки.
Он имеет два режима движения: сантиметровую карточку и пару тонких ниток. Каждое изделие разделено на левую и правую стороны. Он подходит для использования в вертикальном положении или по оси Z. При комбинированном использовании он очень гибкий и удобный.
Продукт отличается большим размером, хорошим сочетанием, короткими сроками поставки и экономичностью

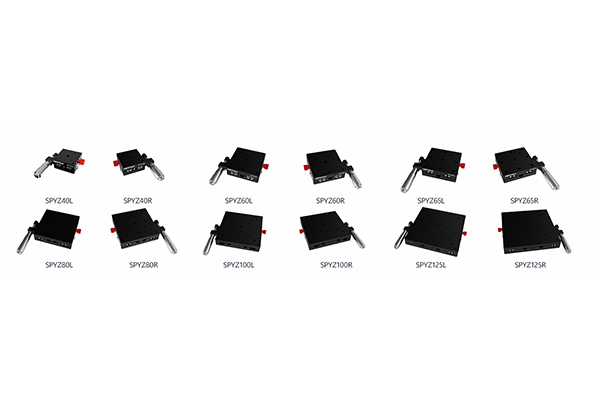

Основной материал OMTOOLS precision manual translation stage серии SPYZ изготовлен из алюминиевого сплава, который обладает высокой чувствительностью и небольшими размерами. В нем используется поперечная роликовая направляющая, которая приводится в движение сантиметровой картой или резьбовой парой. Изделия этой серии имеют чувствительность менее 2 мкм. Столешницы бывают различных размеров и средней толщины и могут быть скомбинированы в одном или нескольких измерениях. Это изделие по-прежнему может выдерживать высокую нагрузку, особенно при использовании в вертикальном направлении или по оси Z.
Общие параметры
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
чувствительность
<2 ед
|
|
Параллелизм
<30 ед
|

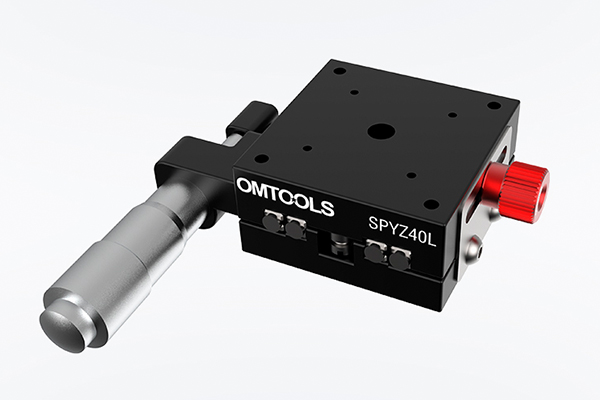

ступень вертикального ручного перевода хода 13 мм, столешница 40 × 40 мм, сантиметровый накопитель для карт памяти
Ступень вертикального ручного перевода серии SPYZ поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 13 мм, размер стола 40*40 мм；
Управляемое сантиметровой картой изделие делится на левую и правую стороны；
Общая толщина составляет 20 мм, максимальная горизонтальная нагрузка - 3 кг, а максимальная вертикальная нагрузка - 2,1 кг.
Вертикальная ступень ручного перевода, ход 13 мм, размер стола 40 × 40 мм, ведущее положение слева- SPYZ40L
|
Маршрут
13 мм
|
Размер стола
40 × 40 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
3 кг
|
Максимальная вертикальная нагрузка
2,1 кг
|
|
Вес
0,13 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA03B
|
|

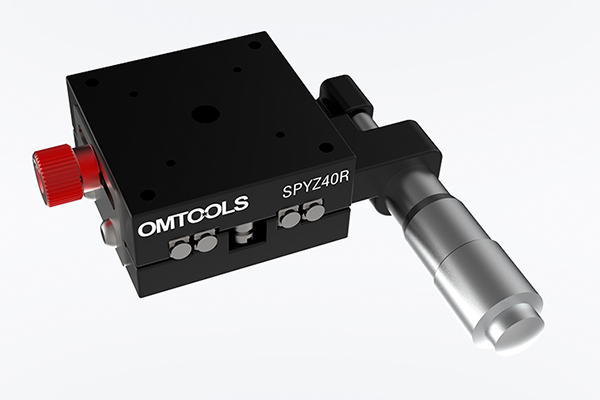

Вертикальная ступень ручного перевода, ход 13 мм, размер стола 40 × 40 мм, ведущее положение справа- SPYZ40R
|
Маршрут
13 мм
|
Размер стола
40 × 40 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
3 кг
|
Максимальная вертикальная нагрузка
2,1 кг
|
|
Вес
0,13 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA03B
|
|
вертикальная ступень ручного перевода хода 13 мм, столешница 60 × 60 мм, сантиметровый накопитель для карт памяти
Ступень вертикального ручного перевода серии SPYZ поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 13 мм, размер стола 60*60 мм；
Управляемое сантиметровой картой изделие делится на левую и правую стороны；
Общая толщина составляет 20 мм, максимальная горизонтальная нагрузка составляет 5 кг, а максимальная вертикальная нагрузка - 3,5 кг.

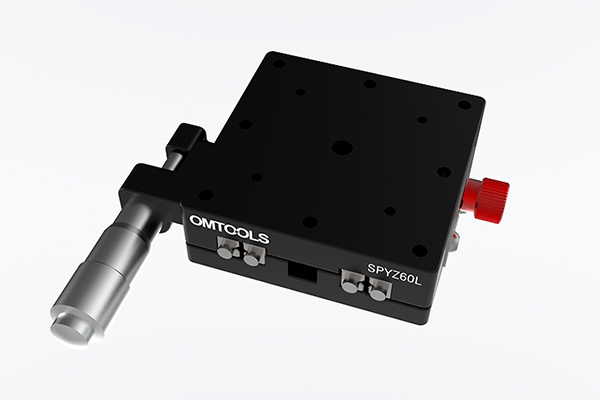

Вертикальная ступень ручного перевода, ход 13 мм, размер стола 60 x 60 мм, ведущее положение слева- SPYZ60L
|
Маршрут
13 мм
|
Размер стола
60 x 60 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
5 кг
|
Максимальная вертикальная нагрузка
3,5 кг
|
|
Вес
0,22 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA04B
|
|

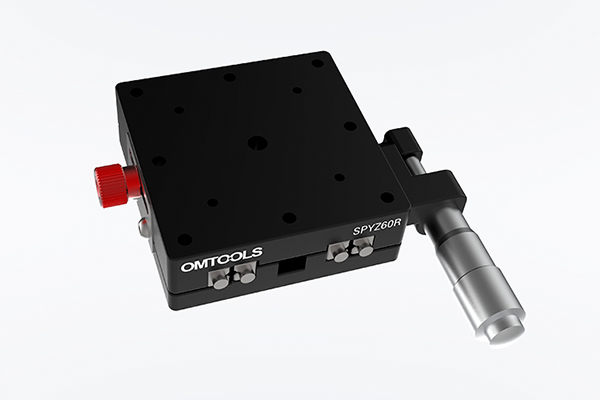

Вертикальная ступень ручного перевода, ход 13 мм, размер стола 60 x 60 мм, правая сторона от положения привода- SPYZ60R
|
Маршрут
13 мм
|
Размер стола
60 x 60 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
5 кг
|
Максимальная вертикальная нагрузка
3,5 кг
|
|
Вес
0,22 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA04B
|
|

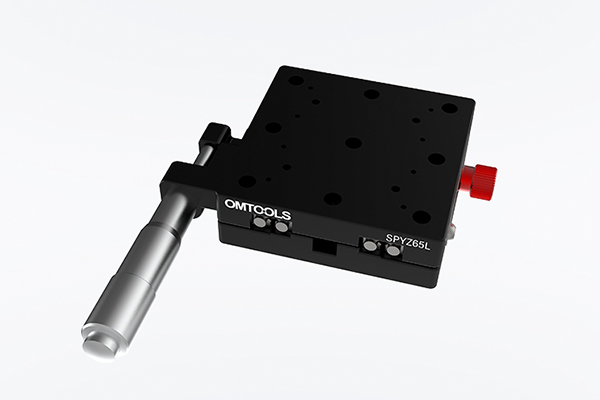

ступень вертикального ручного перевода хода 25 мм, столешница 65 × 65 мм, привод сантиметровой карты
Ступень вертикального ручного перевода серии SPYZ поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 25 мм, размер стола 65*65 мм；
Управляемое сантиметровой картой изделие делится на левую и правую стороны；
Общая толщина составляет 20 мм, максимальная горизонтальная нагрузка составляет 5 кг, а максимальная вертикальная нагрузка - 3,5 кг.
Вертикальная ступень ручного перевода, ход 25 мм, размер стола 65 x 65 мм, ведущее положение слева- SPYZ65L
|
Маршрут
25 мм
|
Размер стола
65 x 65 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
5 кг
|
Максимальная вертикальная нагрузка
3,5 кг
|
|
Вес
0,25 кг
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
|

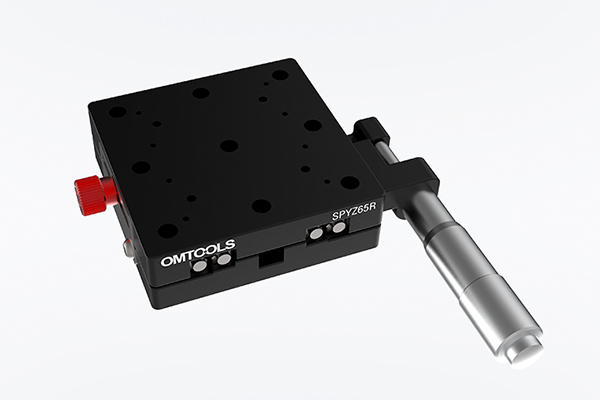

Вертикальная ступень ручного перевода, ход 25 мм, размер стола 65 x 65 мм, правая сторона от положения привода- SPYZ65R
|
Маршрут
25 мм
|
Размер стола
65 x 65 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
5 кг
|
Максимальная вертикальная нагрузка
3,5 кг
|
|
Вес
0,25 кг
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
|
ступень вертикального ручного перевода хода 25 мм, столешница 80 × 80 мм, привод сантиметровой карты
Ступень вертикального ручного перевода серии SPYZ поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 25 мм, размер стола 80*80 мм；
Управляемое сантиметровой картой изделие делится на левую и правую стороны；
Общая толщина составляет 20 мм, максимальная горизонтальная нагрузка составляет 7 кг, а максимальная вертикальная нагрузка - 4,9 кг.

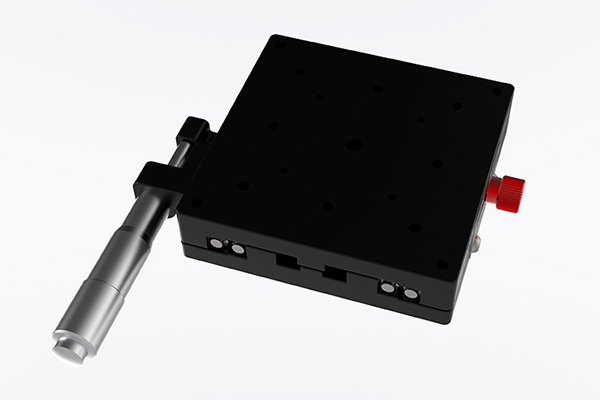

Вертикальная ступень ручного перевода, ход 25 мм, размер стола 80 x 80 мм, ведущее положение слева- SPYZ80L
|
Маршрут
25 мм
|
Размер стола
80 x 80 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
7 кг
|
Максимальная вертикальная нагрузка
4,9 кг
|
|
Вес
0,5 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA05B
|
|

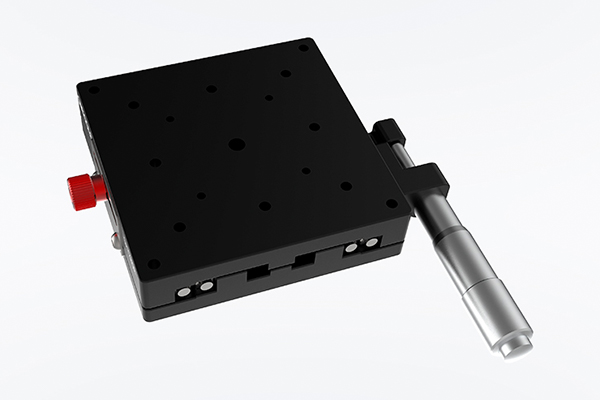

Вертикальная ступень ручного перевода, ход 25 мм, размер стола 80 x 80 мм, правая сторона от положения привода- SPYZ80R
|
Маршрут
25 мм
|
Размер стола
80 x 80 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
7 кг
|
Максимальная вертикальная нагрузка
4,9 кг
|
|
Вес
0,5 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA05B
|
|
ступень вертикального ручного перевода хода 25 мм, столешница 100 × 100 мм, привод сантиметровой карты
Ступень вертикального ручного перевода серии SPYZ поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 25 мм, размер стола 100*100 мм；
Управляемое сантиметровой картой изделие делится на левую и правую стороны；
Общая толщина составляет 20 мм, максимальная горизонтальная нагрузка составляет 15 кг, а максимальная вертикальная нагрузка - 10,5 кг.
Вертикальная ступень ручного перевода, ход 25 мм, размер стола 100 x 100 мм, ведущее положение слева- SPYZ100L
|
Маршрут
25 мм
|
Размер стола
100 x 100 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
15 кг
|
Максимальная вертикальная нагрузка
10,5 кг
|
|
Вес
0,7 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA06B
|
|
Вертикальная ступень ручного перевода, ход 25 мм, размер стола 100 x 100 мм, правая сторона от положения привода- SPYZ100R
|
Маршрут
25 мм
|
Размер стола
100 x 100 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
15 кг
|
Максимальная вертикальная нагрузка
10,5 кг
|
|
Вес
0,7 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA06B
|
|
ступень вертикального ручного перевода хода 25 мм, столешница 125 × 125 мм, привод сантиметровой карты
Ступень вертикального ручного перевода серии SPYZ поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 25 мм, размер стола 125*125 мм；
Управляемое сантиметровой картой изделие делится на левую и правую стороны；
Общая толщина составляет 20 мм, максимальная горизонтальная нагрузка составляет 20 кг, а максимальная вертикальная нагрузка - 14 кг.

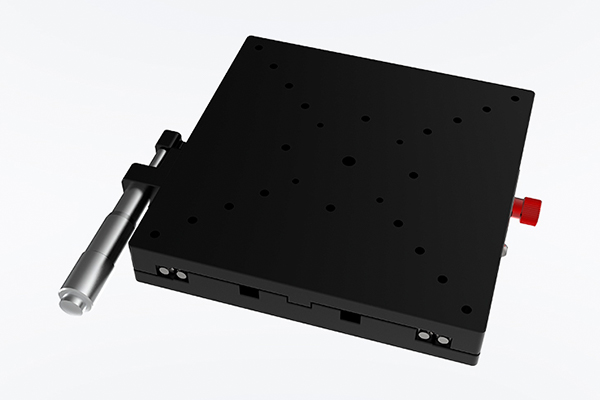

Вертикальная ступень ручного перевода, ход 25 мм, размер стола 125 x 125 мм, ведущее положение слева- SPYZ125L
|
Маршрут
25 мм
|
Размер стола
125 x 125 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
20 кг
|
Максимальная вертикальная нагрузка
14 кг
|
|
Вес
0,95 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA04
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA07B
|
|
Вертикальная ступень ручного перевода, ход 25 мм, размер стола 125 x 125 мм, правая сторона от положения привода- SPYZ125R
|
Маршрут
25 мм
|
Размер стола
125 x 125 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная горизонтальная нагрузка
20 кг
|
Максимальная вертикальная нагрузка
14 кг
|
|
Вес
0,95 кг
|
Сотрудничайте с моделью макетной платы адаптера
OMLA04
|
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA07B
|
|
