Описание продукта
U-образная опорная плита из алюминиевого сплава закончена, поверхность анодирована, износостойкость хорошая, а внешний вид красивый.；
Использование прецизионного шлифовального винта позволяет добиться высокой точности позиционирования；
Использование прецизионной линейной направляющей квадратного сечения в сочетании с уникальной технологией прецизионного шлифования нашей компании может эффективно обеспечить прямолинейность, плоскостность и другие показатели на этапе перемещения；
При регулировке платформы используйте вращающийся маховик со шкалой для достижения точной настройки.；

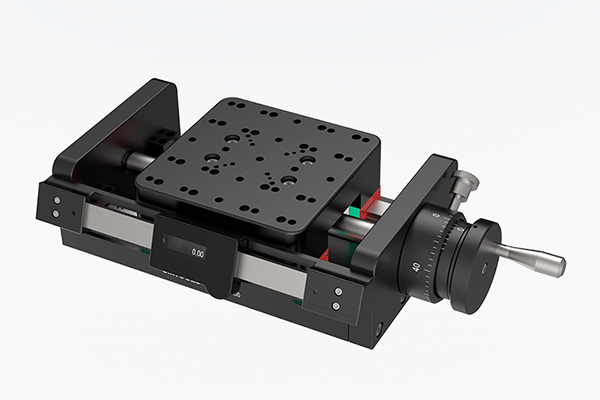

Оснащенный линейкой с цифровым дисплеем, величина изменения хода может считываться случайным образом；

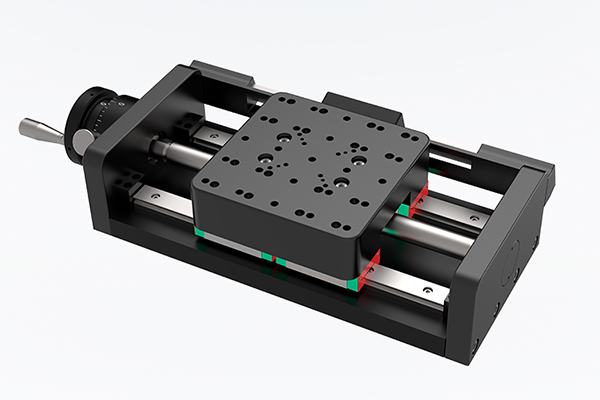

Этап ручного перевода цифровых дисплеев серии OMSX - это этап точного перевода среднего размера со средним ходом, разработанный и произведенный компанией OMTOOLS Hongxing Yang Technology с многолетним накопленным опытом. Основной материал изготовлен из высококачественного алюминиевого сплава, изготовленного по специальной технологии, а для взаимодействия с направляющей линейного слайдера Hongxing precision и высокоточной линейкой цифрового дисплея используются прецизионные шлифовальные винты., чтобы гарантировать использование продукта в сложных условиях. Продукт обладает высокой степенью сериализации, высокой универсальностью и простотой комбинирования. Он подходит для регулировки среднего хода при низкой частоте использования, а изменение хода может считываться случайным образом. Это экономичный продукт для этапа перевода.
Общие параметры
|
Основной материал
Алюминиевый сплав
|
|
Размер стола
120 × 120 мм
|
|
Направляющий брус
Квадратная направляющая слайдера
|
|
шаг
3 мм
|
|
Пропускная способность
10 Кг
|

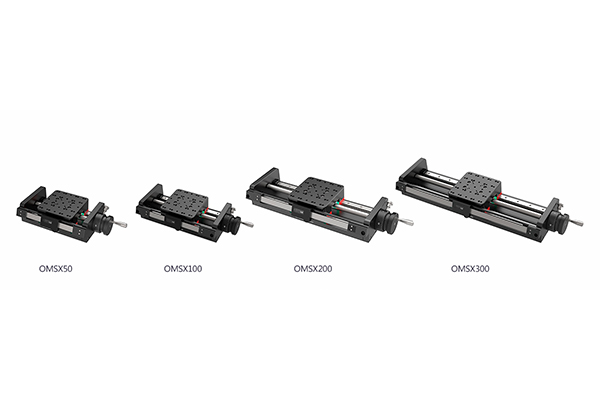

Этап перевода цифрового дисплея с ручным управлением, размер стола 120 × 120 мм, ход 50 мм, квадратная направляющая слайдера- OMSX50
|
Размер стола
120 × 120 мм
|
Маршрут
50 мм
|
|
шаг
3 мм
|
Направляющая рейка (направляющий механизм)
Квадратная направляющая слайдера
|
|
Основной материал
Алюминиевый сплав
|
Обработка поверхности
Черная анодированная обработка
|
|
Вес
4,4 Кг
|
прямолинейность
30 ед
|
|
Максимальный шаг крутящего момента подшипника
7,8 Н .m
|
Максимальный крутящий момент при вращении подшипника
5.8 Н .m
|
|
Шаг жесткости крутящего момента
0,25 "/N.cm
|
Крутящий момент жесткости вращения
0,5 "/N.cm
|
|
Параллелизм
50 ед
|
Пропускная способность
10 кг
|
Этап перевода цифрового дисплея с ручным управлением, размер стола 120 × 120 мм, ход 100 мм, квадратная направляющая слайдера- OMSX100
|
Размер стола
120 × 120 мм
|
Маршрут
100 мм
|
|
шаг
3 мм
|
Направляющая рейка (направляющий механизм)
Квадратная направляющая слайдера
|
|
Основной материал
Алюминиевый сплав
|
Обработка поверхности
Черная анодированная обработка
|
|
Вес
4,7 Кг
|
прямолинейность
35 ед
|
|
Максимальный шаг крутящего момента подшипника
7,8 Н .m
|
Максимальный крутящий момент при вращении подшипника
5.8 Н .m
|
|
Шаг жесткости крутящего момента
0,25 "/N.cm
|
Крутящий момент жесткости вращения
0,5 "/N.cm
|
|
Параллелизм
55 ед
|
Пропускная способность
10 кг
|
Этап перевода цифрового дисплея с ручным управлением, размер стола 120 × 120 мм, ход 200 мм, квадратная направляющая слайдера- OMSX200
|
Размер стола
120 × 120 мм
|
Маршрут
200 мм
|
|
шаг
3 мм
|
Направляющая рейка (направляющий механизм)
Квадратная направляющая слайдера
|
|
Основной материал
Алюминиевый сплав
|
Обработка поверхности
Черная анодированная обработка
|
|
Вес
5,6 Кг
|
прямолинейность
40 ед
|
|
Максимальный шаг крутящего момента подшипника
7,8 Н .m
|
Максимальный крутящий момент при вращении подшипника
5.8 Н .m
|
|
Шаг жесткости крутящего момента
0,25 "/N.cm
|
Крутящий момент жесткости вращения
0,5 "/N.cm
|
|
Параллелизм
60 ед
|
Пропускная способность
10 кг
|
Этап перевода цифрового дисплея с ручным управлением, размер стола 120 × 120 мм, ход 300 мм, квадратная направляющая слайдера- OMSX300
|
Размер стола
120 × 120 мм
|
Маршрут
300 мм
|
|
шаг
3 мм
|
Направляющая рейка (направляющий механизм)
Квадратная направляющая слайдера
|
|
Основной материал
Алюминиевый сплав
|
Обработка поверхности
Черная анодированная обработка
|
|
Вес
6,5 Кг
|
прямолинейность
45 ед
|
|
Максимальный шаг крутящего момента подшипника
7,8 Н .m
|
Максимальный крутящий момент при вращении подшипника
5.8 Н .m
|
|
Шаг жесткости крутящего момента
0,25 "/N.cm
|
Крутящий момент жесткости вращения
0,5 "/N.cm
|
|
Параллелизм
65 ед
|
Пропускная способность
10 кг
|
