Описание продукта

Материал: Алюминиевый сплав 6061T4；

Высокая грузоподъемность и чувствительность, подходит для случаев, когда требуется точность ручной настройки.；

Встроенный этап ручного перевода OMTOOLS серии OMYE оснащен микроразъемным приводом, прецизионной направляющей поперечного ролика, основной корпус изготовлен из алюминиевого сплава, обладает высокой грузоподъемностью и чувствительностью. Высота конфигураций X и XY этих переводческих платформ составляет 25 мм, что позволяет легко устанавливать их в любом месте. Ступень перемещения оснащена внутри пружинным механизмом автоматического сброса, который может выполнять возвратное дифференциальное перемещение. Для легких ступеней перемещения с низкими нагрузками он может обеспечить превосходную прямолинейность хода (отклонение менее 150 мкрад) во всем диапазоне хода 13 мм.

Общие параметры

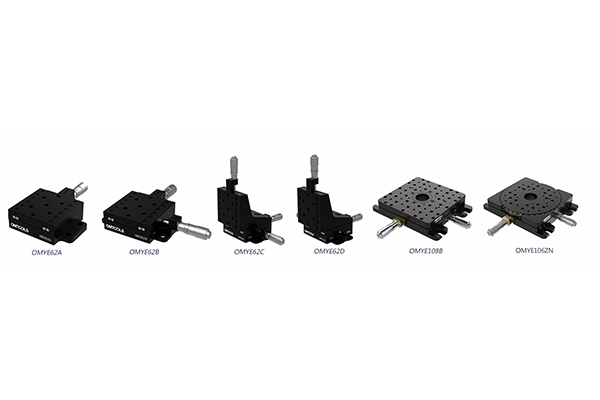

Встроенный этап ручного перевода серии OMYE

Он приводится в движение микроразрезной головкой и направляется прецизионной поперечной роликовой направляющей. Основной корпус изготовлен из алюминиевого сплава, обладает высокой грузоподъемностью и чувствительностью.；

Высота обеих конфигураций X и XY составляет 25 мм, что позволяет легко устанавливать их в любом месте；

Он внутренне оснащен пружинным механизмом автоматического сброса, который может выполнять невозвратное перемещение.；

Для легких ступеней перемещения с низкими нагрузками он может обеспечить превосходную прямолинейность хода (отклонение менее 150 мкрад) во всем диапазоне хода 13 мм.

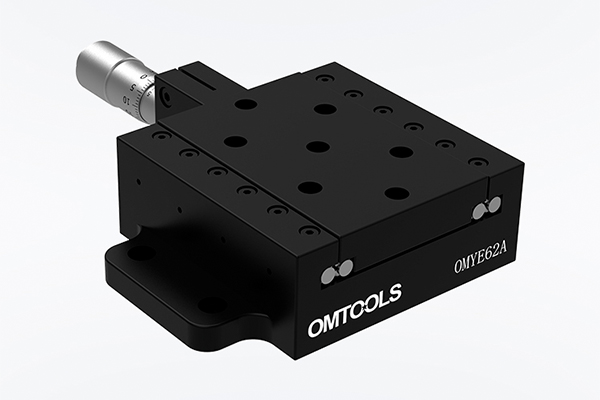

Встроенная ступень ручного перевода, ось перемещения X, максимальный ход 13 мм, режим привода micro-split- OMYE62A

Встроенная ступень ручного перевода, ось перемещения X Y, максимальный ход 13 мм, режим привода micro-split- OMYE62B

Встроенная ступень ручного перевода, ось перемещения X Y Z, максимальный ход 13 мм, режим привода micro-split- OMYE62C

Встроенная ступень ручного перевода, ось перемещения X Y Z, максимальный ход 13 мм, режим привода micro-split- OMYE62D

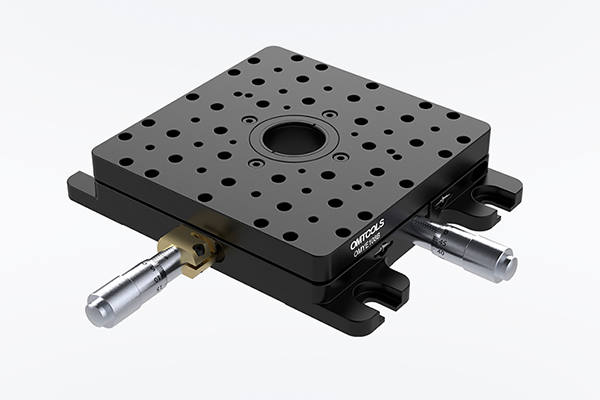

Ступень линейного перемещения по двум осям

Уникальная технология механической обработки и анодирование поверхности обеспечивают идеальное сочетание точности, износостойкости и внешнего вида；

Используются шариковая обойма и направляющая игольчатого ролика, приводится в действие прецизионный микрометр, а интегральная конструкция позволяет эффективно улучшить ортогональность и точность движения.；

Компактная конструкция, легкая регулировка показаний；

Резьбовое отверстие SM1 (1.035 "-40) в центре для обработки изображений; обеспечивает ход 11 мм в направлениях X и Y.;

Этап трансляции может проходить через свет, может использоваться в качестве рабочей платформы на микроскопическом, инспекционном и другом оборудовании, а также может использоваться в сочетании с продуктами других серий.;

Наш стандартный пружинный зажим для предметного стекла микроскопа OMSPJ70B может быть выбран в соответствии с требованиями заказчика;

Двухосная ступень линейного перемещения, ход X: 11 мм Y: 11 мм, размер стола 108 мм X 108 мм, метод привода прецизионный микрометрический- OMYE108B

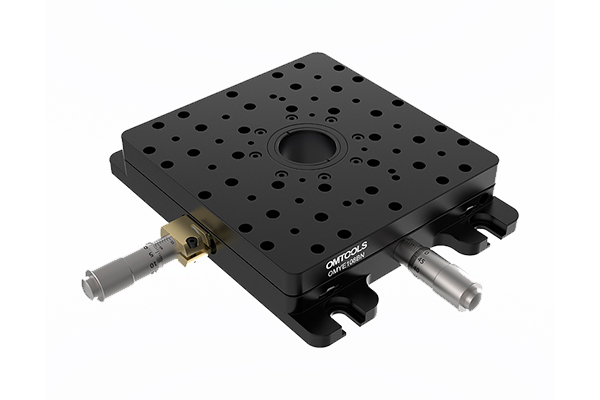

Прецизионная ступень линейного перемещения с двумя осями

Уникальная технология механической обработки и анодирование поверхности обеспечивают идеальное сочетание точности, износостойкости и внешнего вида；

Использование направляющей поперечного ролика, прецизионного микрометрического привода, интегральной конструкции может эффективно улучшить ортогональность и точность движения；

Компактная конструкция, легкая регулировка показаний；

В центре имеется резьбовое отверстие SM1 для обработки изображений; в направлениях X и Y предусмотрен ход на 1/2 дюйма (13 мм);

Этап трансляции может проходить через свет, может использоваться в качестве рабочей платформы на микроскопическом, инспекционном и другом оборудовании, а также может использоваться в сочетании с продуктами других серий.;

Наша стандартная пластина для твердых образцов OMSPJ25A или пружинный зажим для предметного стекла микроскопа OMSPJ70B могут быть выбраны в соответствии с требованиями заказчика;

Прецизионная двухосевая ступень линейного перемещения, ход X: 13 мм Y: 13 мм, размер стола 108 мм X 108 мм, метод привода прецизионный микрометр- OMYE108BN

Прецизионная ступень линейного перемещения с двойной осью вращения

Уникальная технология механической обработки и анодирование поверхности обеспечивают идеальное сочетание точности, износостойкости и внешнего вида；

Использование поперечной роликовой направляющей и направляющей радиального шарикоподшипника, прецизионного микрометрического привода, интегральной конструкции позволяет эффективно улучшить ортогональность и точность движения；

Компактная конструкция, легкая регулировка показаний；

В центре имеется резьбовое отверстие SM1 для обработки изображений; в направлениях X и Y предусмотрен ход на 1/2 дюйма (13 мм);

Этап трансляции может проходить через свет, может использоваться в качестве рабочей платформы на микроскопическом, инспекционном и другом оборудовании, а также может использоваться в сочетании с продуктами других серий.;

Наша стандартная пластина для твердых образцов OMSPJ25A или предметное стекло микроскопа могут быть выбраны в соответствии с требованиями заказчика；

Точность с вращающейся двухосевой ступенью линейного перемещения, ход X: 13 мм Y: 13 мм Поворот на 360 °, размер стола Φ106 мм, метод привода прецизионный микрометр- OMYE106ZN

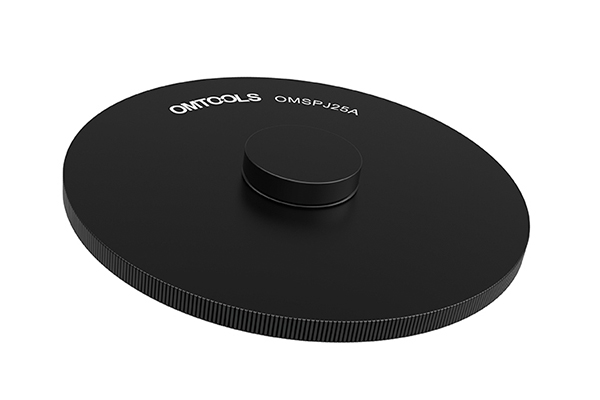

Твердая пластина для образцов с резьбой SM1

Твердая пластина для образцов с резьбой SM1 в основном используется для OMYE106Z с вращающейся двухосевой ступенью линейного перемещения для преобразования поверхности отверстия под винт в плоскую поверхность.；

Пластина диаметром Ø104 мм и толщиной 5,0 мм с наружной резьбовой головкой SM1 (1,035"-40), которую можно вкрутить в резьбовое отверстие SM1 в центре стола перемещения.；

Края имеют рельефный рисунок, который легко удерживать при установке или демонтаже；

Твердая пластина для образцов с резьбой SM1, спецификация резьбы SM1 внешняя резьба- OMSPJ25A

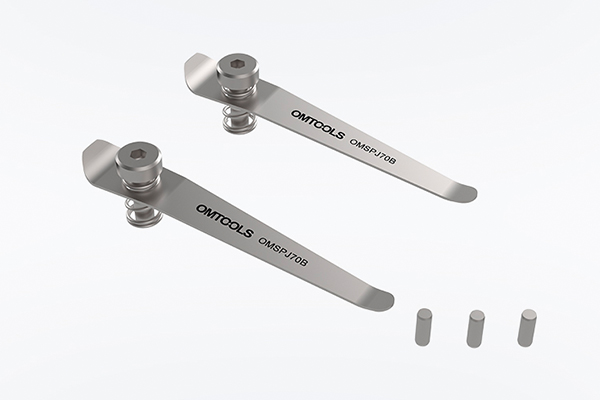

Пружинный зажим для предметного стекла микроскопа

Пружинный зажим предметного стекла микроскопа в основном используется для фиксации образца. Он изготовлен из высококачественной нержавеющей стали. Пружинный зажим имеет длину 70 мм и ширину 5,1 мм на конце.；

Конец пружинного зажима загнут вверх, что не только помогает предотвратить повреждение ползуна, облегчает установку и обеспечивает достаточное усилие зажима для его фиксации.；

Подходит для зажима предметных стекол микроскопов и тестовых мишеней различных размеров с помощью двух заплечиков с резьбой M4 для включения различных ступеней перемещения.；

Пружинный планшет можно поворачивать на 360 ° для приведения в действие или определения местоположения затвора, а пружину планшета можно нажимать без застоя.；

Он очень подходит для наших ступеней линейного перемещения с двумя осями OMYE108B и OMYE106Z с вращающейся ступенью линейного перемещения с двумя осями. В центре этих ступеней перемещения имеется дюймовое сквозное отверстие с резьбой SM1
, а на верхней пластине имеются три центровочных отверстия для использования с установочными штифтами Ø3.；

Положение установочного штифта на установочном столе позволяет расположить стандартное предметное стекло микроскопа размером 1 × 3 дюйма (25,4 мм x 76,2 мм) в центре сквозного отверстия, обеспечивая повторное и точное позиционирование предметного стекла.；

Пружинный зажим предметного стекла микроскопа, угол поворота пружинного таблетирования 360 °, способ крепления контурным винтом M4- OMSPJ70B
