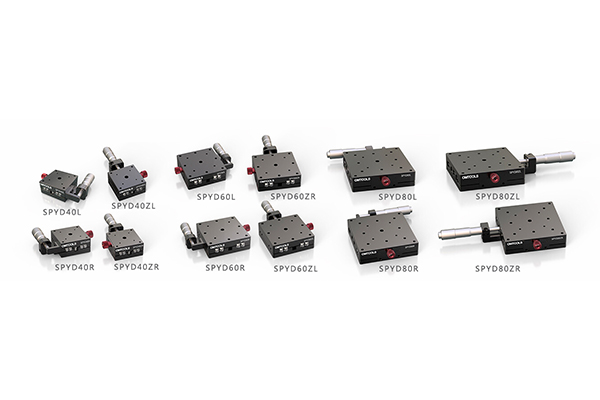

Описание продукта
Использование направляющих с поперечными роликами, высокая грузоподъемность и хорошая износостойкость обеспечивают такие ключевые показатели, как чувствительность продукта.
Основной материал изготовлен из алюминиевого сплава с зачерненной поверхностью, который подходит для использования в таких областях, как оптические эксперименты, требующие высокой точности ручной настройки.
В режиме привода сантиметровой карты каждое изделие делится на левое, правое и среднее устройство, и есть продукты, подходящие для вертикального использования. При комбинированном использовании это очень гибко и удобно.
Продукты отличаются большим размером, хорошим сочетанием, короткими сроками поставки и экономичны.
Основной материал сверхточной ступени ручного перевода серии SPYD изготовлен из алюминиевого сплава, который обладает высокой чувствительностью и небольшими размерами. В нем используется поперечная роликовая направляющая, приводимая в движение сантиметровой картой. Изделия этой серии имеют чувствительность менее 2 мкм. Столешницы бывают различных размеров и умеренной толщины и могут использоваться в одномерной или многомерной комбинации.
Общие параметры
|
материал
Алюминиевый сплав
|
|
Обработка поверхности
Черный анодированный
|
|
Направляющий брус
Направляющая поперечного ролика
|
|
толщина
20 мм
|

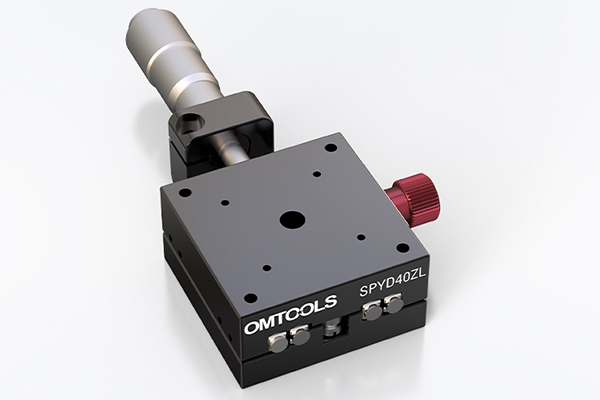

ход 13 мм, сверхточная ступень ручного перевода, столешница 40 × 40 мм, управляется сантиметровой картой
Сверхточная ступень ручного перевода серии SPYD поставляется в стандартной комплектации с поперечной шаровой направляющей с фиксацией；
Ход 13 мм, размер стола 40*40 мм；
Дисковод для сантиметровых карт, продукт делится на левый, правый и средний дисководы；
Общая толщина составляет 20 мм, а максимальная нагрузка - 3 кг.
Этап сверхточного ручного перевода, размер стола 40 × 40 мм, ход 13 мм, нагрузка 3 кг, левая сторона- SPYD40L
|
Маршрут
13 мм
|
Размер стола
40 × 40 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
3 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA03B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Этап сверхточного ручного перевода, размер стола 40 × 40 мм, ход 13 мм, нагрузка 3 кг, правая сторона- SPYD40R
|
Маршрут
13 мм
|
Размер стола
40 × 40 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
3 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA03B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Этап сверхточного ручного перевода, размер стола 40 × 40 мм, ход 13 мм, нагрузка 3 кг, центральная / левая рука- SPYD40ZL
|
Маршрут
13 мм
|
Размер стола
40 × 40 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральная /левая рука
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
3 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA03B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Этап сверхточного ручного перевода, размер стола 40 × 40 мм, ход 13 мм, нагрузка 3 кг, центральная / правая рука- SPYD40ZR
|
Маршрут
13 мм
|
Размер стола
40 × 40 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральный / правый
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
3 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA03B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
ход 13 мм, сверхточная ступень ручного перевода, столешница 60 × 60 мм, управляется сантиметровой картой
Сверхточная ступень ручного перевода серии SPYD поставляется в стандартной комплектации с поперечной роликовой направляющей；
Дисковод для сантиметровых карт, продукт делится на левый, правый и средний дисководы；
Ход 13 мм, размер стола 60*60 мм；
Сверхточная ступень ручного перевода имеет толщину 20 мм и максимальную нагрузку 5 кг.
Этап сверхточного ручного перевода, размер стола 60 × 60 мм, ход 13 мм, нагрузка 5 кг, левая сторона- SPYD60L
|
Маршрут
13 мм
|
Размер стола
60 × 60 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA04B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Этап сверхточного ручного перевода, размер стола 60 × 60 мм, ход 13 мм, нагрузка 5 кг, правая сторона- SPYD60R
|
Маршрут
13 мм
|
Размер стола
60 × 60 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA04B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Этап сверхточного ручного перевода, размер стола 60 × 60 мм, ход 13 мм, нагрузка 5 кг, центральная / левая рука- SPYD60ZL
|
Маршрут
13 мм
|
Размер стола
60 × 60 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральная /левая рука
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA04B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
Этап сверхточного ручного перевода, размер стола 60 × 60 мм, ход 13 мм, нагрузка 5 кг, центральная / правая рука- SPYD60ZR
|
Маршрут
13 мм
|
Размер стола
60 × 60 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральный / правый
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA04B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA01
|
|
ход 25 мм, сверхточная ступень ручного перевода, столешница 65 × 65 мм, управляется сантиметровой картой
Сверхточная ступень ручного перевода серии SPYD65 поставляется в стандартной комплектации с поперечной роликовой направляющей；
Дисковод для сантиметровых карт, продукт делится на левый, правый и средний дисководы；
Ход 25 мм, размер стола 65*65 мм；
Сверхточная ступень ручного перевода серии SPYD65 имеет толщину 20 мм и максимальную нагрузку 5 кг.
Этап сверхточного ручного перевода, размер стола 65 × 65 мм, ход 25 мм, нагрузка 5 кг, левая сторона- SPYD65L
|
Маршрут
25 мм
|
Размер стола
65 × 65 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
Этап сверхточного ручного перевода, размер стола 65 × 65 мм, ход 25 мм, нагрузка 5 кг, правая сторона- SPYD65R
|
Маршрут
25 мм
|
Размер стола
65 × 65 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
Этап сверхточного ручного перевода, размер стола 65 × 65 мм, ход 25 мм, нагрузка 5 кг, центральная / левая рука- SPYD65ZL
|
Маршрут
25 мм
|
Размер стола
65 × 65 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральная /левая рука
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
Этап сверхточного ручного перевода, размер стола 65 × 65 мм, ход 25 мм, нагрузка 5 кг, центральная / правая рука- SPYD65ZR
|
Маршрут
25 мм
|
Размер стола
65 ×65 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральный / правый
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
5 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA01B
|
|
Сотрудничайте с моделью макетной платы адаптера
отрицать
|
|
ход 25 мм, сверхточная ступень ручного перевода, столешница 80 × 80 мм, управляется сантиметровой картой
Сверхточная ступень ручного перевода серии SPYD80 поставляется в стандартной комплектации с поперечной роликовой направляющей с собственной блокировкой；
Дисковод для сантиметровых карт, продукт делится на левый, правый и средний дисководы；
Ход 25 мм, размер стола 80*80 мм；
Серия SPYD80 имеет толщину 20 мм и максимальную нагрузку 7 кг.
Этап сверхточного ручного перевода, размер стола 80 × 80 мм, ход 25 мм, нагрузка 7 кг, левая сторона- SPYD80L
|
Маршрут
25 мм
|
Размер стола
80 × 80 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
7 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA05B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
Этап сверхточного ручного перевода, размер стола 80 × 80 мм, ход 25 мм, нагрузка 7 кг, правая сторона- SPYD80R
|
Маршрут
25 мм
|
Размер стола
80 × 80 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
7 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA05B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
Этап сверхточного ручного перевода, размер стола 80 × 80 мм, ход 25 мм, нагрузка 7 кг, центральная / левая рука- SPYD80ZL
|
Маршрут
25 мм
|
Размер стола
80 × 80 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральная /левая рука
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
7 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA05B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
Этап сверхточного ручного перевода, размер стола 80 × 80 мм, ход 25 мм, нагрузка 7 кг, центральная / правая рука- SPYD80ZR
|
Маршрут
25 мм
|
Размер стола
80 × 80 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральный / правый
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
7 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA05B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA02
|
|
ход 25 мм, этап сверхточного ручного перевода, стол 100 × 100 мм, приводимый в движение сантиметровой картой
Сверхточная ступень ручного перевода серии SPYD100 поставляется в стандартной комплектации с поперечной роликовой направляющей с собственной блокировкой；
Дисковод для сантиметровых карт, продукт делится на левый, правый и средний дисководы；
Размер стола 100*100 мм, ход 25 мм；
Сверхточная ступень ручного перевода серии SPYD100 имеет толщину 20 мм и максимальную нагрузку 15 кг.
Этап сверхточного ручного перевода, размер стола 100 × 100 мм, ход 25 мм, нагрузка 15 кг, левая сторона- SPYD100L
|
Маршрут
25 мм
|
Размер стола
100 × 100 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
15 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA06B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Этап сверхточного ручного перевода, размер стола 100 × 100 мм, ход 25 мм, нагрузка 15 кг, правая сторона- SPYD100R
|
Маршрут
25 мм
|
Размер стола
100 × 100 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
15 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA06B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Этап сверхточного ручного перевода, размер стола 100 × 100 мм, ход 25 мм, нагрузка 15 кг, центральная / левая рука- SPYD100ZL
|
Маршрут
25 мм
|
Размер стола
100 × 100 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральная /левая рука
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
15 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA06B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
Этап сверхточного ручного перевода, размер стола 100 × 100 мм, ход 25 мм, нагрузка 15 кг, центральная / правая рука- SPYD100ZR
|
Маршрут
25 мм
|
Размер стола
100 × 100 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральный / правый
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
15 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA06B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA03
|
|
ход 25 мм, сверхточная ступень ручного перевода, столешница 125 × 125 мм, управляется сантиметровой картой
Сверхточная ступень ручного перевода серии SPYD125 поставляется в стандартной комплектации с поперечной роликовой направляющей с собственной блокировкой；
Дисковод для сантиметровых карт, продукт делится на левый, правый и средний дисководы；
Ход 25 мм, размер стола 125*125 мм；
Серия SPYD125 имеет толщину 20 мм и максимальную нагрузку 20 кг.
Этап сверхточного ручного перевода, размер стола 125 × 125 мм, ход 25 мм, нагрузка 20 кг, левая сторона- SPYD125L
|
Маршрут
25 мм
|
Размер стола
125 × 125 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
левая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
20 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA07B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA04
|
|
Этап сверхточного ручного перевода, размер стола 125 × 125 мм, ход 25 мм, нагрузка 20 кг, правая сторона- SPYD125R
|
Маршрут
25 мм
|
Размер стола
125 × 125 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
правая сторона
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
20 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA07B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA04
|
|
Этап сверхточного ручного перевода, размер стола 125 × 125 мм, ход 25 мм, нагрузка 20 кг, центральная / левая рука- SPYD125ZL
|
Маршрут
25 мм
|
Размер стола
125 × 125 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральная /левая рука
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
20 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA07B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA04
|
|
Этап сверхточного ручного перевода, размер стола 125 × 125 мм, ход 25 мм, нагрузка 20 кг, центральная / правая рука- SPYD125ZR
|
Маршрут
25 мм
|
Размер стола
125 × 125 мм
|
|
толщина
20 мм
|
Направляющий брус
Направляющая поперечного ролика
|
|
Режим привода
Сантиметровая карточка
|
Положение привода
Центральный / правый
|
|
Основной материал и обработка поверхности
Алюминиевый сплав, черная анодированная обработка
|
Минимальное считывание сантиметровой карты
0,01 мм
|
|
Параллелизм
<30 ед
|
Отклонение
<25”
|
|
Максимальная нагрузка
20 кг
|
Совместимо с моделью адаптерной пластины по оси Z
OMLA07B
|
|
Сотрудничайте с моделью макетной платы адаптера
OMLA04
|
|
