Описание продукта

Вспомогательная направляющая в виде ласточкиного хвоста, большой ход, высокая грузоподъемность;

Реечная передача, быстрая регулировка скорости;

Благодаря весам считывание данных происходит быстро и удобно;

Он обладает функцией блокировки, хорошим эффектом блокировки и высокой стабильностью;

Широкий спектр технических характеристик и высокая экономичность;

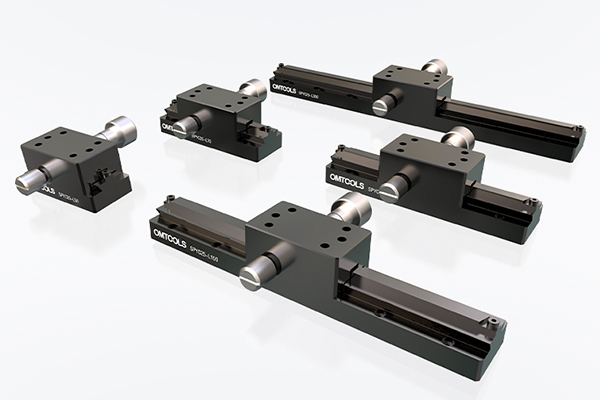

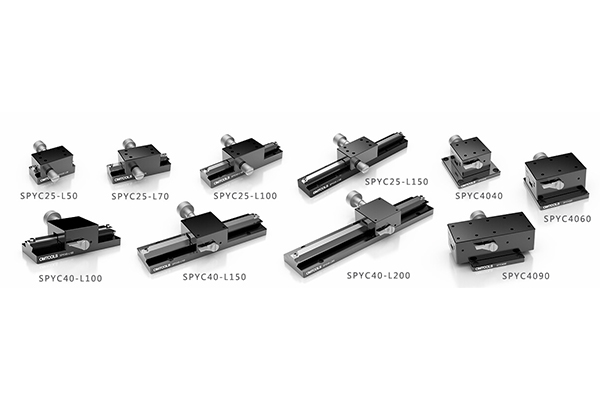

Ступень ручного перевода реечной передачи dovetail groove серии SPYC - это ступень ручного перевода реечной передачи, выпущенная OMTOOLS. Основной материал изделий этой серии изготовлен из высокопрочного алюминиевого сплава, поверхность обработана черным оксидом, а для наведения используется направляющая в виде ласточкиного хвоста с высокой грузоподъемностью. Приводимый в движение реечной передачей с винтовой передачей, скорость регулировки выше. Боковая сторона имеет градуировку и функцию фиксации, что обеспечивает хороший эффект фиксации и высокую стабильность. Столешница и основание распределены монтажными отверстиями со стандартным шагом, что удобно для установки и комбинирования. Это может образовывать многомерную регулировочную рамку или образовывать многомерную регулировку с изделиями других серий.

Общие параметры

Ступень ручного перевода компактной коробки передач

Боковая реечная передача серии Compact gear с ручным приводом, со встроенной блокировкой；

Ход 20/40/60 мм необязателен, больший ход можно настроить；

Ширина столешницы составляет 40 мм, а длина такая же, как и длина основного корпуса；

Компактная ступень ручного перевода передач толщиной 34 мм и горизонтальной нагрузкой 5 кг；

Компактная ступень ручного перевода передач серии SPYC40 имеет фиксированную нижнюю пластину в нижней части.

Ступень ручного перевода шестерни, размер стола 40 × 40 мм, ход 20 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC4040

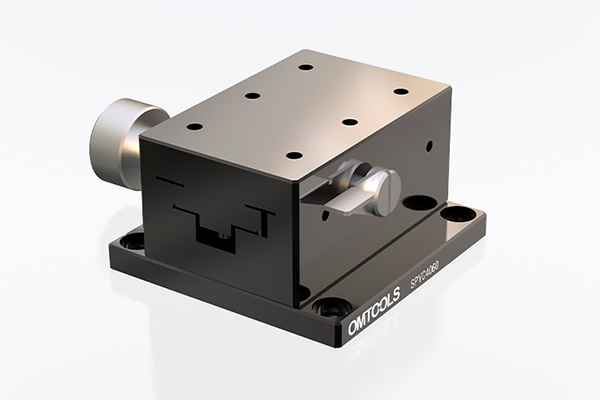

Ступень ручного перевода шестерни, размер стола 40 × 60 мм, ход 40 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC4060

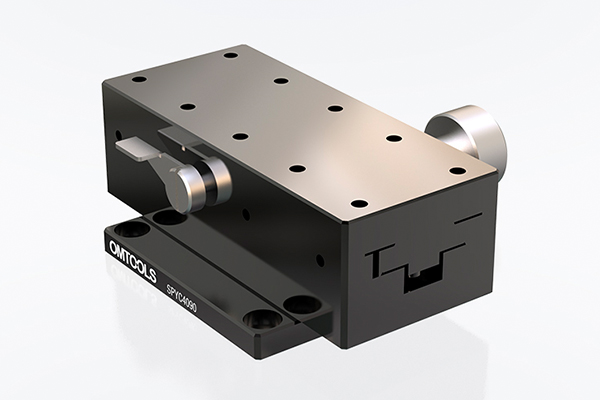

Ступень ручного перевода шестерни, размер стола 40 × 90 мм, ход 60 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC4090

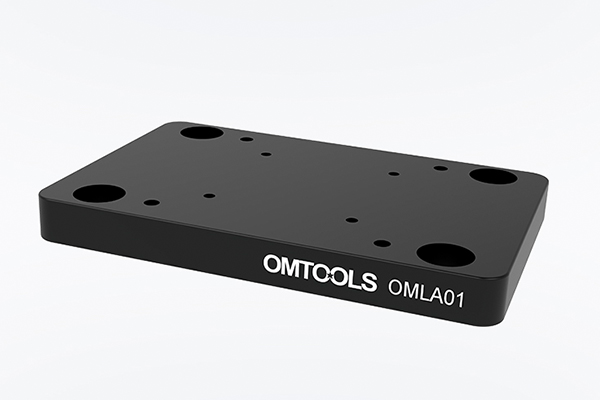

Адаптерная плата серии OMLA

Материал: алюминиевый сплав 6061-T4；

Прецизионно обработанный и черный анодированный материал из высокопрочного алюминиевого сплава；

Минимизируйте воздействие на оптическую систему за счет уменьшения отражения от поверхности；

Обеспечьте связь между стандартными ручными продуктами Hongxing Yang и оптической платформой；

Переходная пластина OMTOOLS подходит для платформ ручного перемещения, подъемных платформ и других изделий и обычно используется для соединения с оптическими платформами стандартного шага.

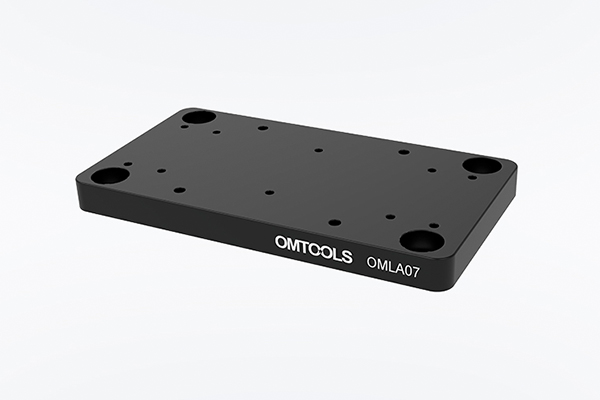

Переходная пластина, основным материалом является алюминиевый сплав 6061-T4, подходит для ручных изделий SPYC4040, SPYC4060, SPYC4090, SPYC40L100, SPYC40150, основной размер 65x120x10 мм-OMLA07

Таблица ручного перевода передач 25 × 42 мм таблица ручного перевода передач

Серия таблиц ручного перевода передач Размер стола 25*42 мм；

Ход 30/50/80/130/180 мм опционально；

Толщина ступени ручного перевода шестерни 24 мм, горизонтальная нагрузка 3 кг；

Ступень перемещения приводится в движение реечной передачей сбоку с собственной блокировкой.

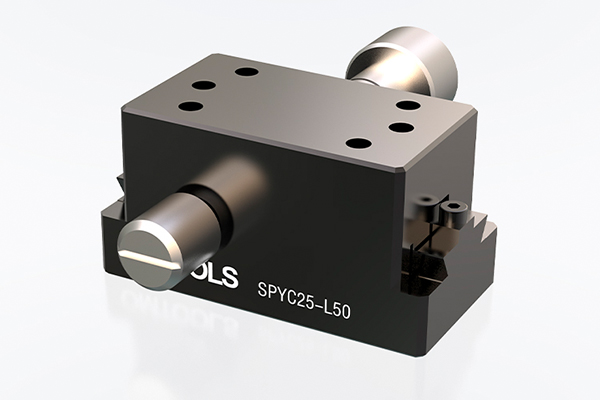

Ступень ручного перевода шестерни, размер стола 25 × 42 мм, ход 30 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC25L50

Ступень ручного перевода шестерни, размер стола 25 × 42 мм, ход 50 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC25L70

Ступень ручного перевода шестерни, размер стола 25 × 42 мм, ход 80 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC25L100

Ступень ручного перевода шестерни, размер стола 25 × 42 мм, ход 130 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC25L150

Ступень ручного перевода шестерни, размер стола 25 × 42 мм, ход 180 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC25L200

Адаптерная плата серии OMLA

Материал: алюминиевый сплав 6061-T4；

Прецизионно обработанный и черный анодированный материал из высокопрочного алюминиевого сплава；

Минимизируйте воздействие на оптическую систему за счет уменьшения отражения от поверхности；

Обеспечьте связь между стандартными ручными продуктами Hongxing Yang и оптической платформой；

Переходная пластина OMTOOLS подходит для платформ ручного перемещения, подъемных платформ и других изделий и обычно используется для соединения с оптическими платформами стандартного шага.

Переходная пластина, основным материалом является алюминиевый сплав 6061-T4, подходит для ручных изделий SPYC25L50, SPYC25L70, SPYC25L100, SPYC25L150, SPYC25L200, основной размер 60x65x10 мм-OMLA06

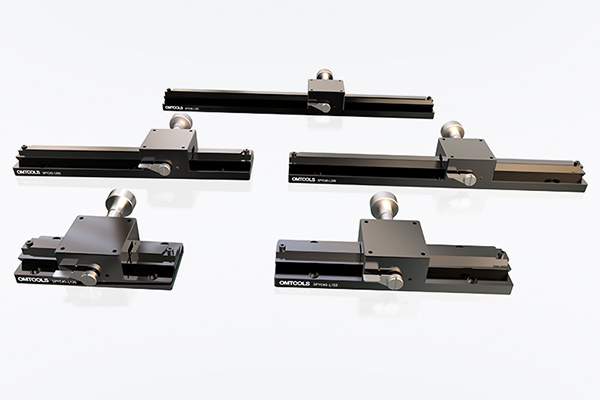

Таблица ручного перевода передач 40 × 40 мм таблица ручного перевода передач

Ступень ручного перевода шестерни поставляется в стандартной комплектации со вспомогательной направляющей в виде ласточкиного хвоста；

Серия ступеней ручного перевода передач Боковой реечный привод со встроенной блокировкой；

Ход 80/130/180/230/280 мм опционально, больший ход можно настроить；

Ступень ручного перевода шестерни горизонтальная нагрузка 3 кг；

Длина корпуса 100/150/200/250/300 мм является необязательной, а толщина - 28 мм.

Ступень ручного перевода шестерни, размер стола 40 × 40 мм, ход 80 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC40L100

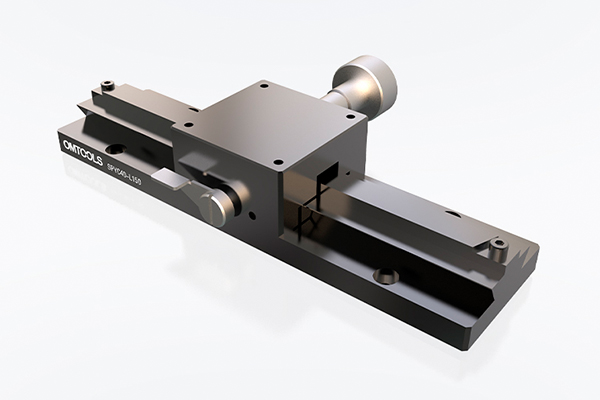

Ступень ручного перевода шестерни, размер стола 40 × 40 мм, ход 130 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC40L150

Ступень ручного перевода шестерни, размер стола 40 × 40 мм, ход 180 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC40L200

Ступень ручного перевода шестерни, размер стола 40 × 40 мм, ход 230 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC40L250

Ступень ручного перевода шестерни, размер стола 40 × 40 мм, ход 280 мм, вспомогательная направляющая в виде ласточкиного хвоста-SPYC40L300
